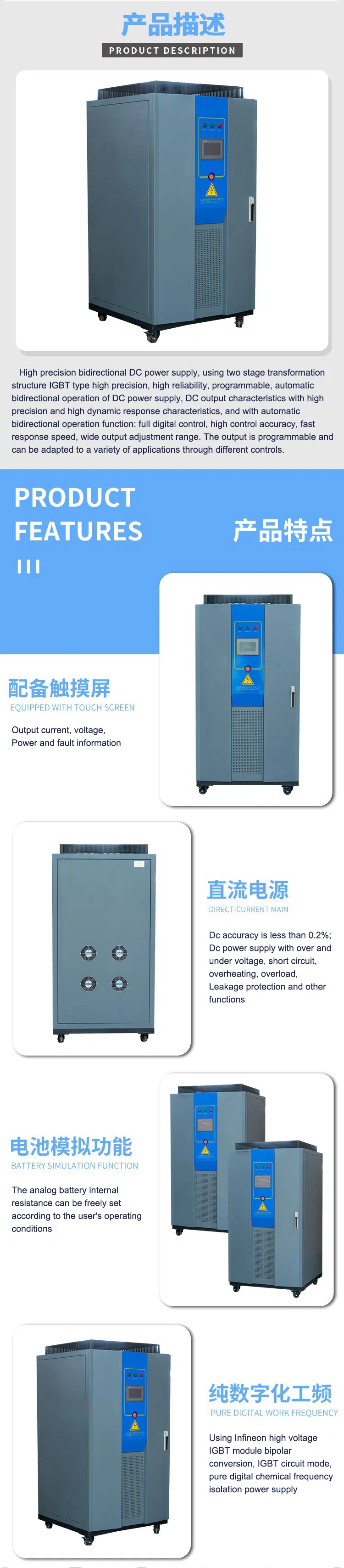

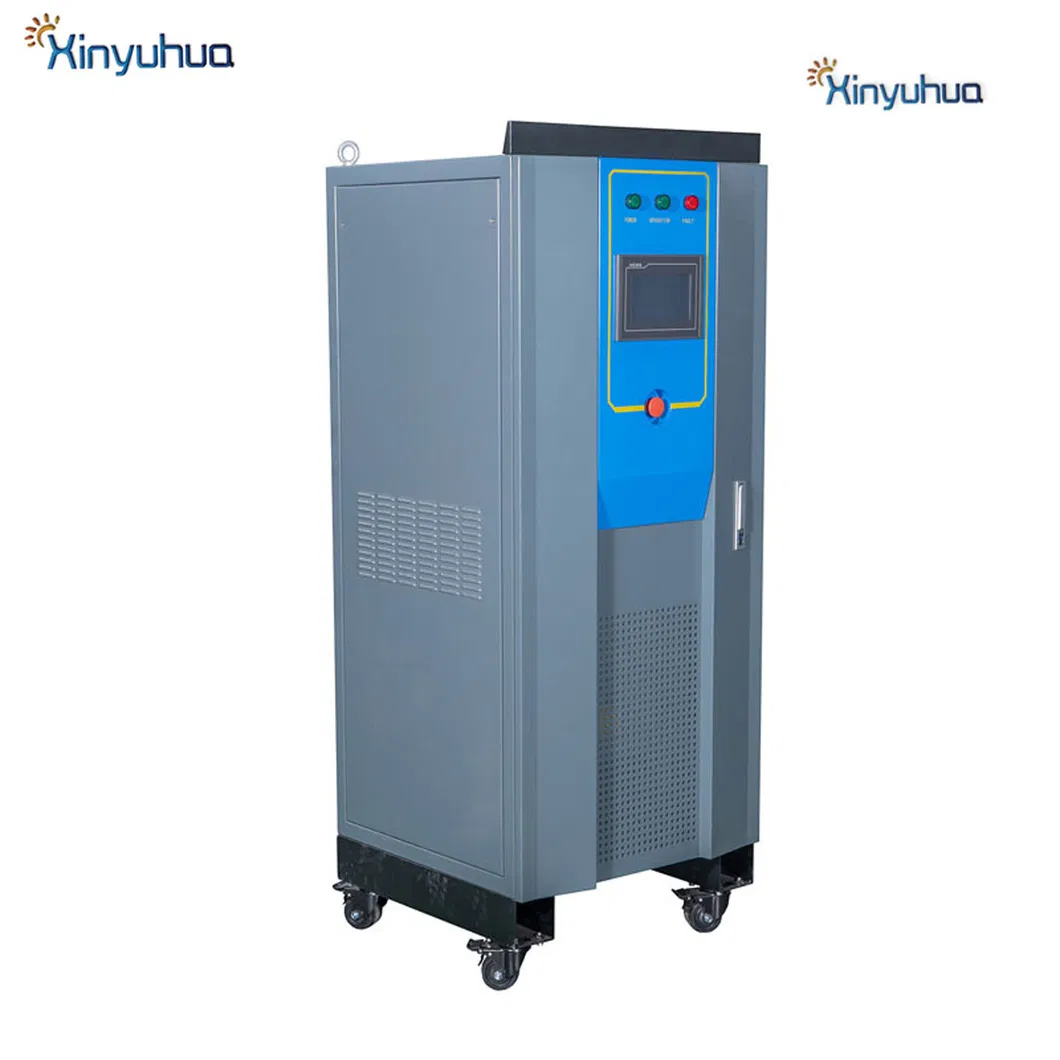

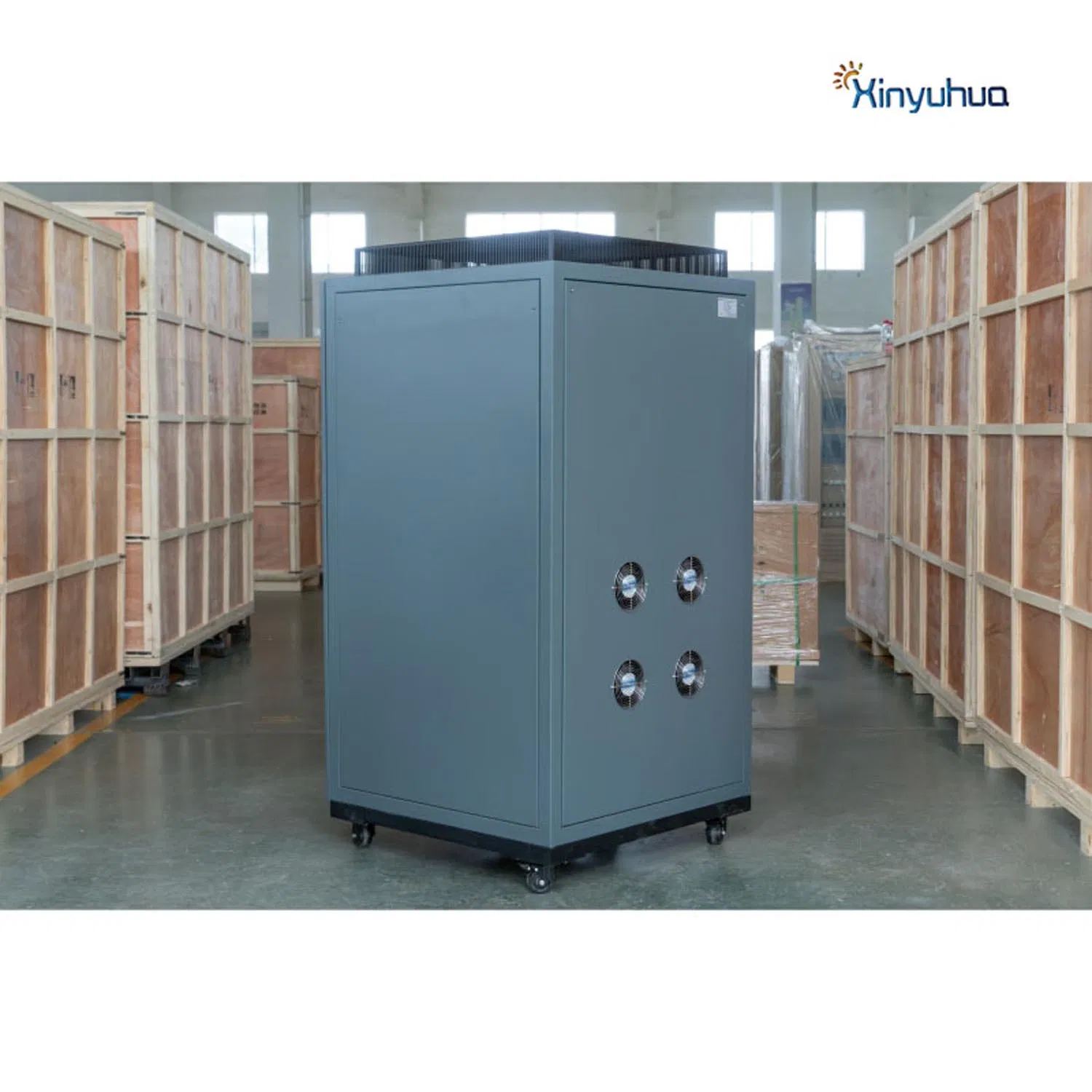

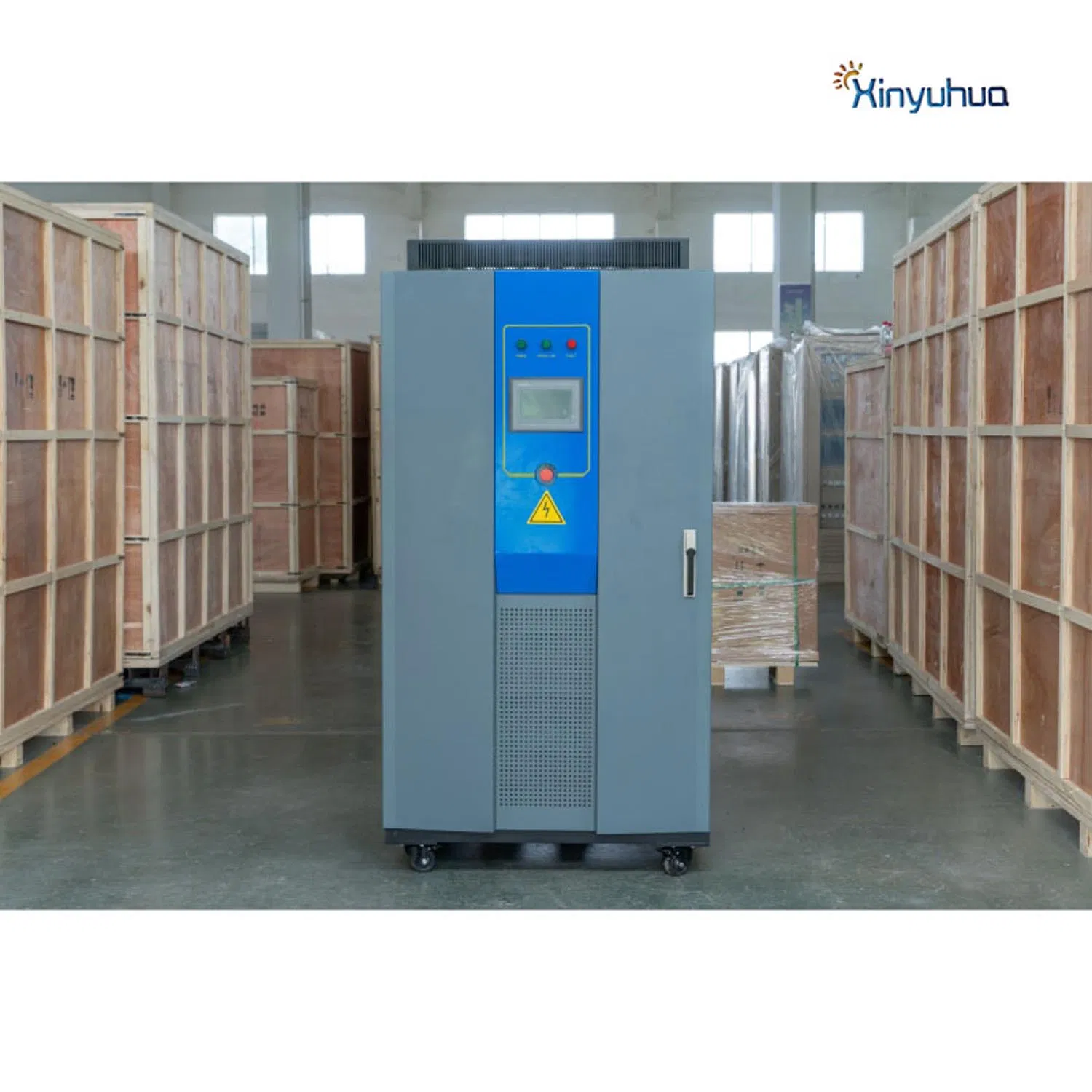

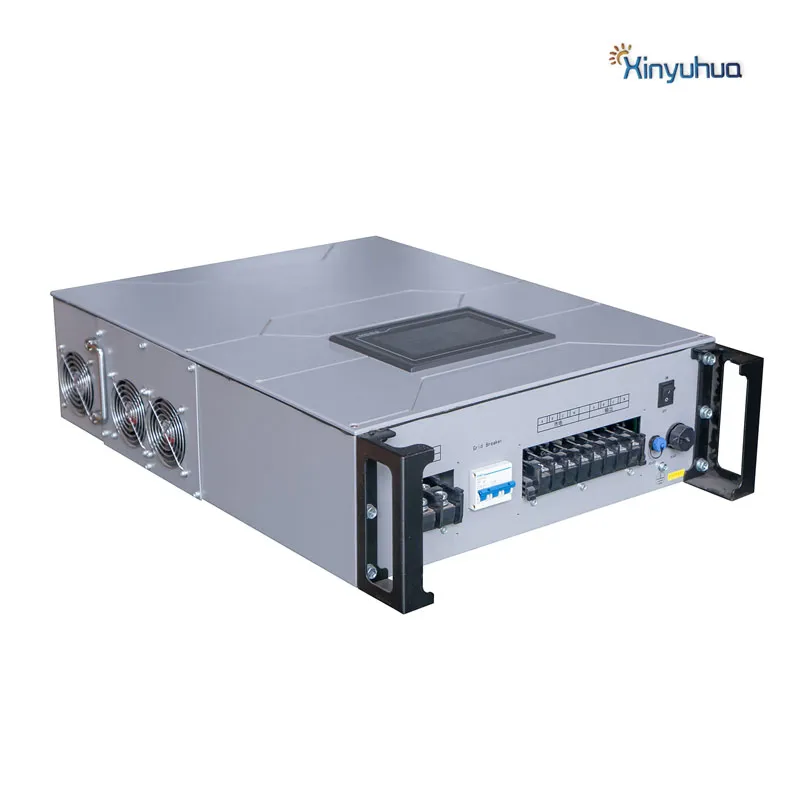

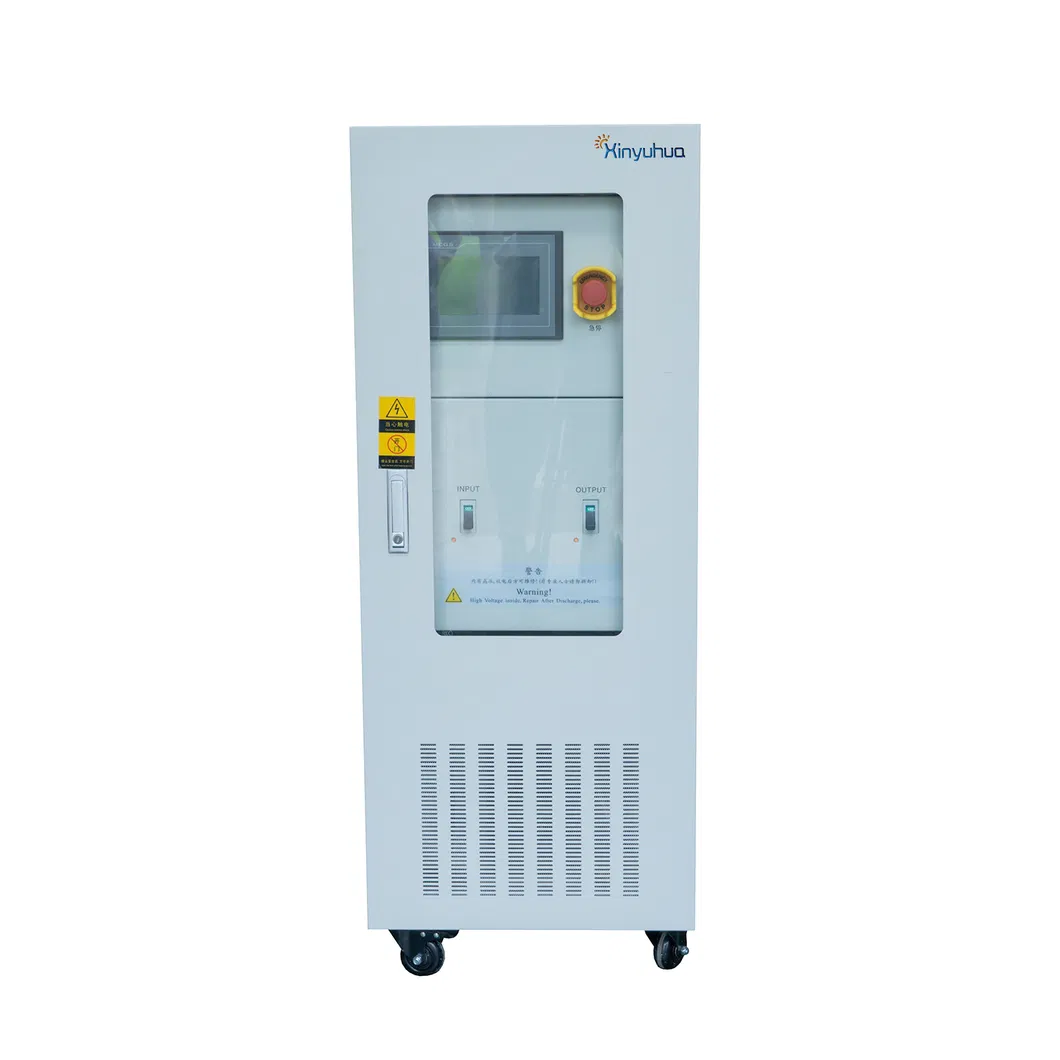

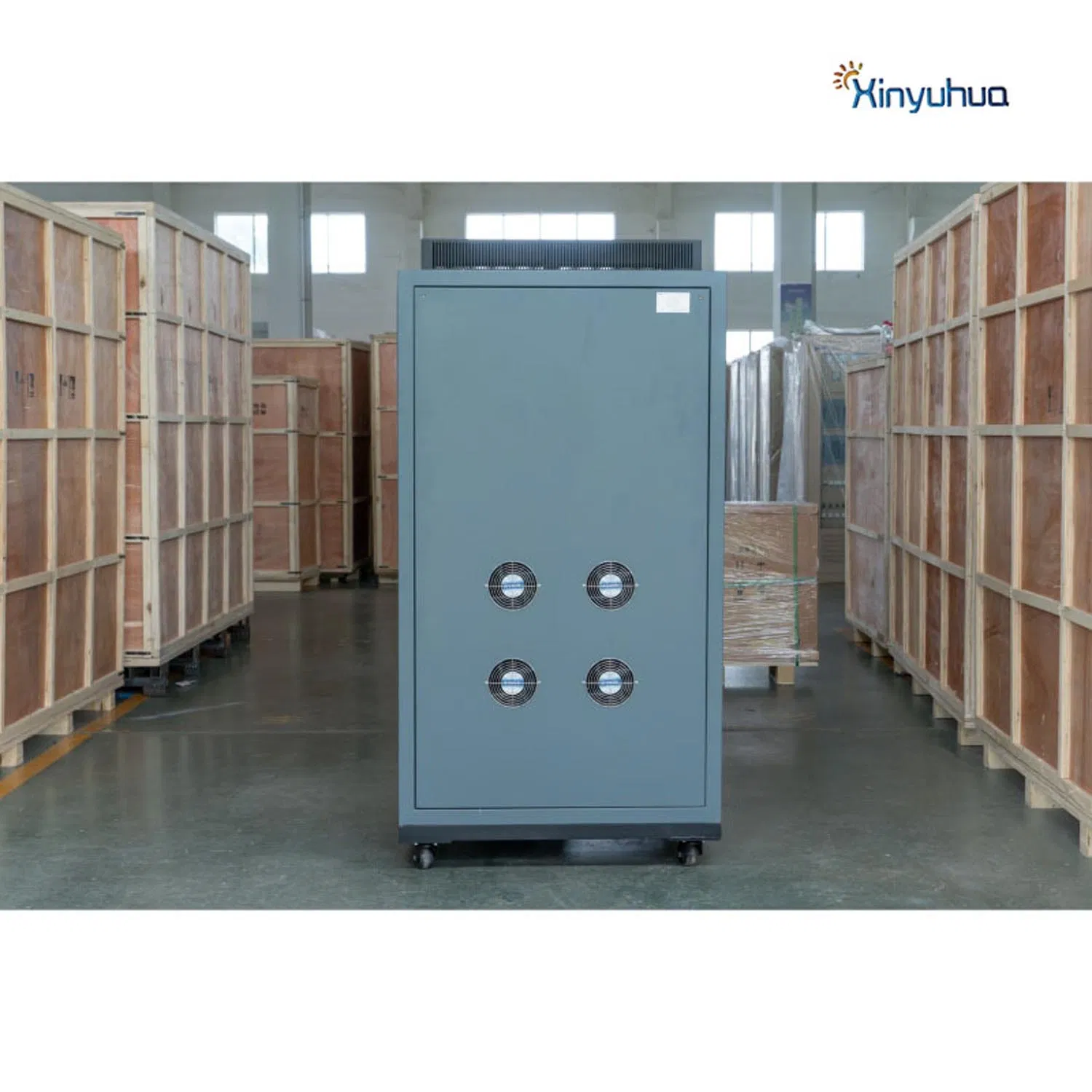

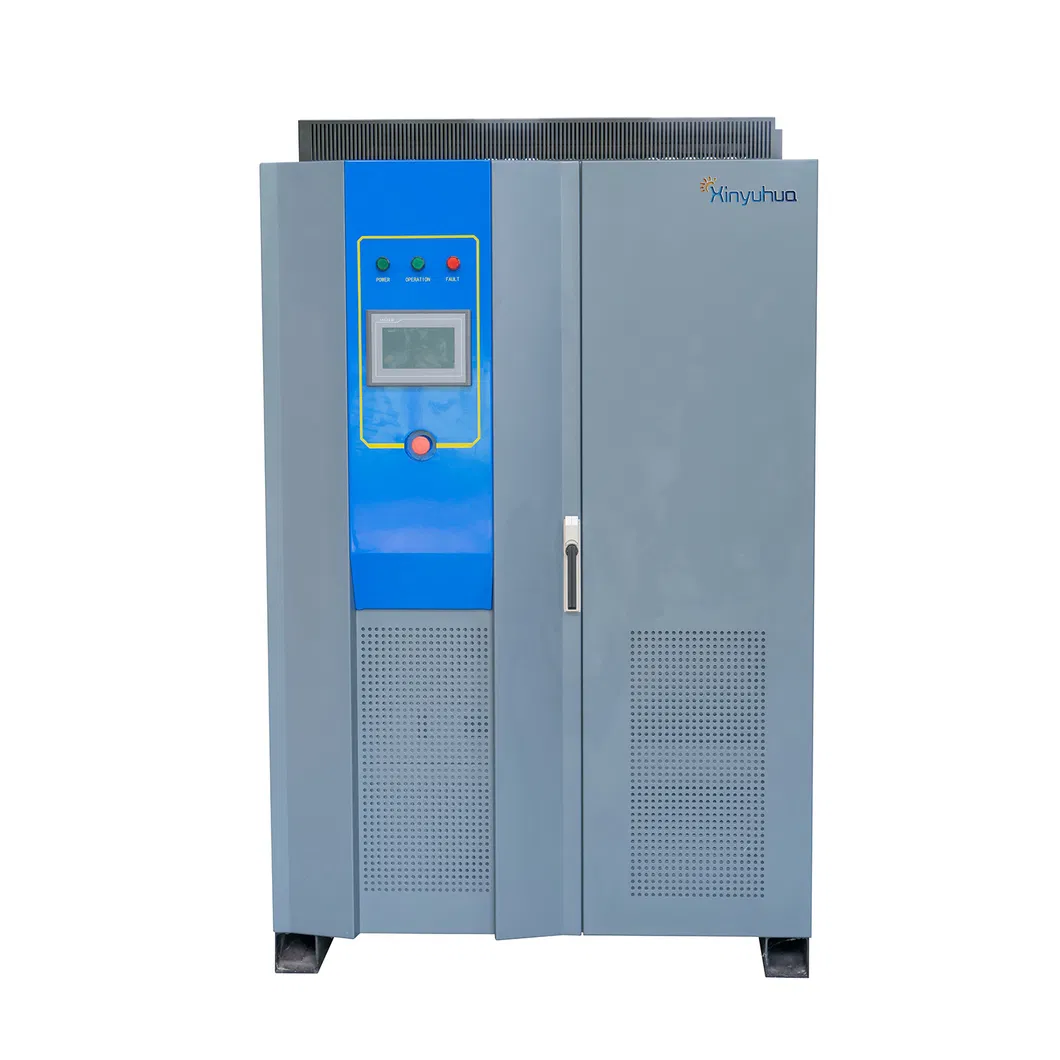

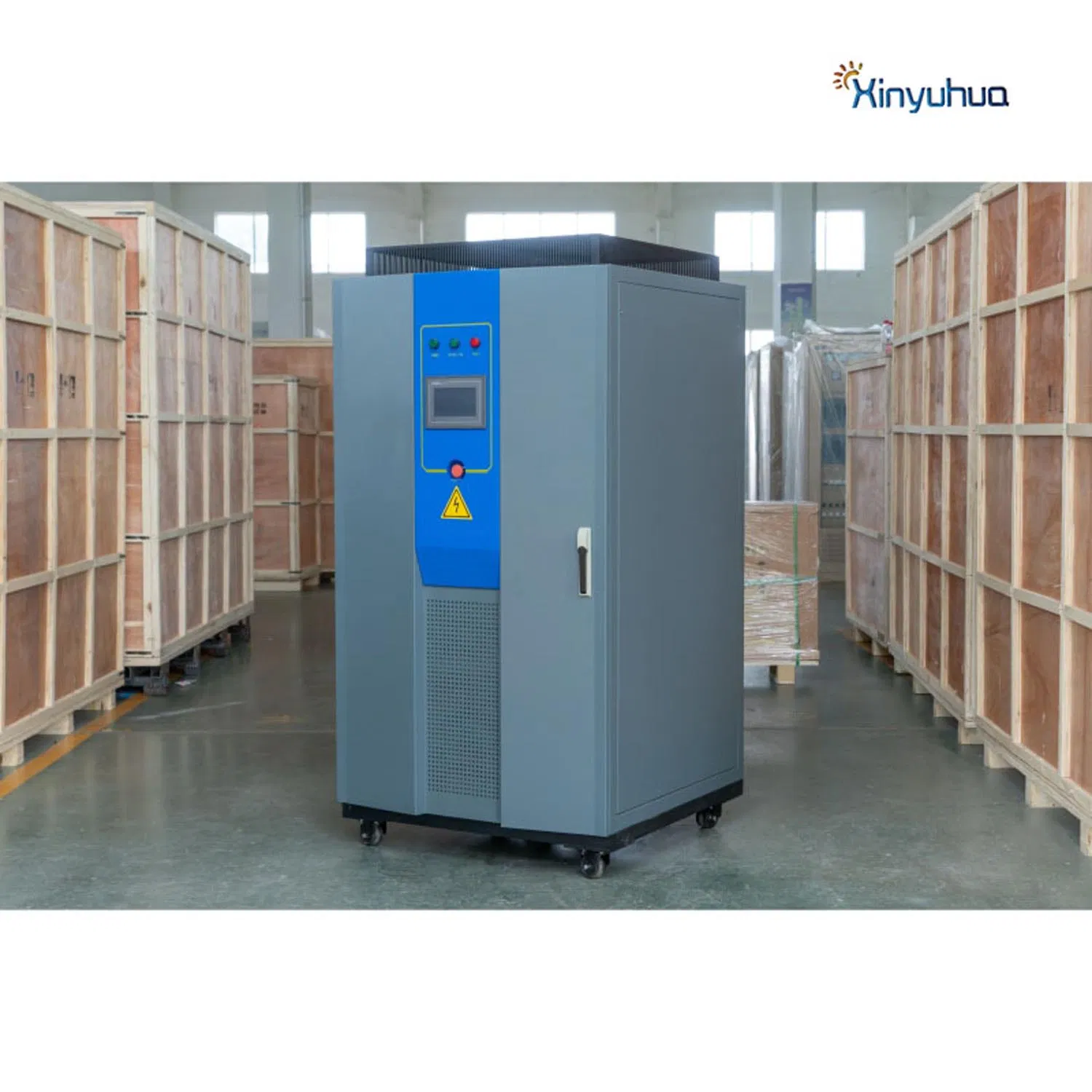

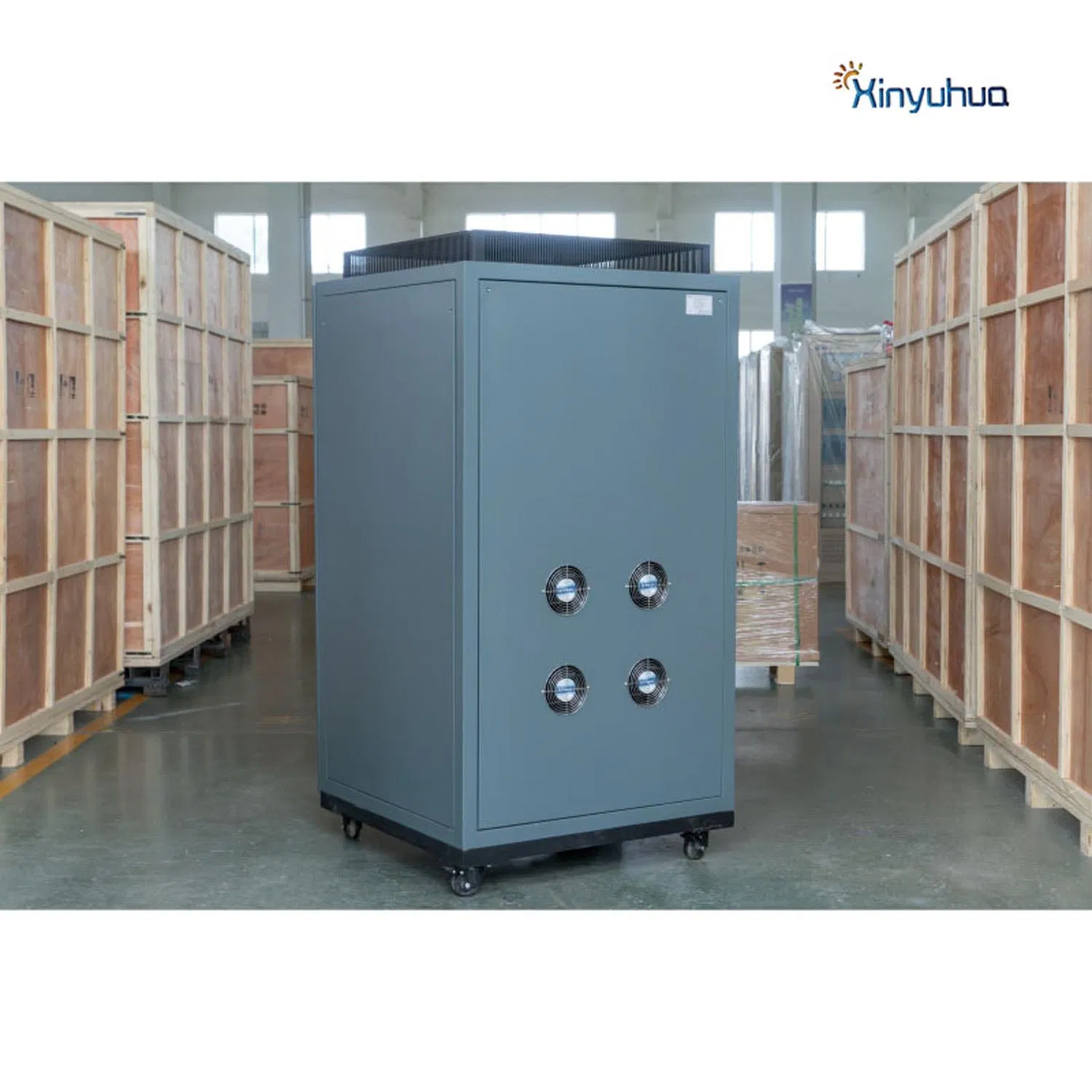

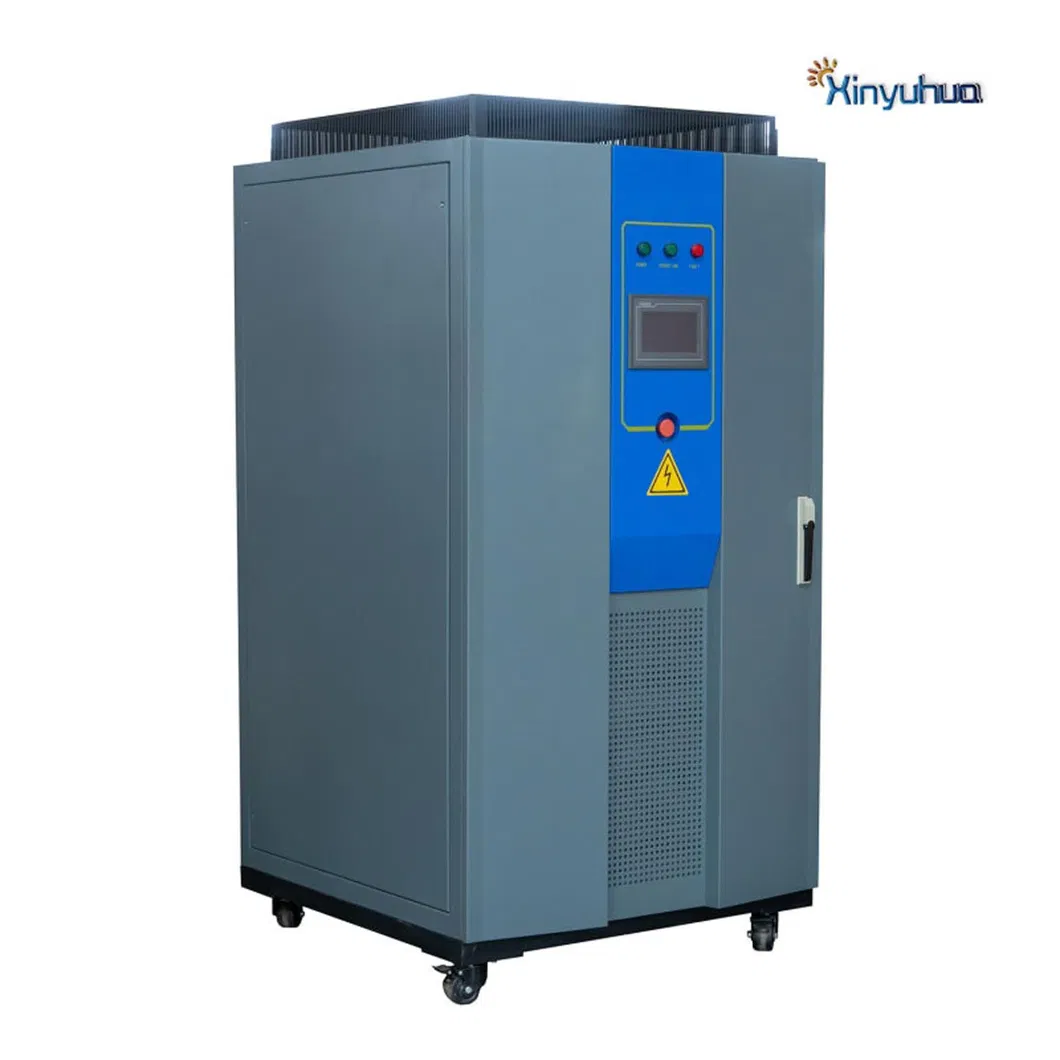

A fonte de alimentação CC bidirecional de alta precisão da série XYH é um dispositivo de carga e descarga bidirecional. Adota uma estrutura de conversão de dois estágios, fonte de alimentação CC do tipo IGBT com alta precisão, alta confiabilidade, operação programável e automática. As características de saída CC têm características de alta precisão e alta resposta dinâmica, e função de funcionamento bidirecional automático. Adota controlo digital total, precisão de controlo elevada, velocidade de resposta rápida e uma vasta gama de regulação de saída. A saída tem uma função programável, que pode ser aplicada a várias ocasiões através de um controlo diferente.

A principal vantagem da fonte de alimentação da série XYH é que ela pode simular a bateria de energia para simular a potência de entrada, a corrente de saída, a capacidade de sobrecarga, resistir a tensão, a eficiência do motor, corrente do rotor bloqueada, velocidade máxima, velocidade excessiva, alimentação e outro desempenho do controlador do motor do veículo elétrico. A energia de EMF traseira no experimento de sobrevelocidade pode ser alimentada de volta à rede elétrica em tempo real para proteger o controlador de maneira eficaz contra danos.

• Motor de accionamento do veículo eléctrico (controlador);
• Sistema de transmissão de veículos elétricos, integração do sistema do grupo motopropulsor;
• Enviar a transmissão elétrica, teste do sistema de transmissão elétrica;
• Teste do sistema do motor;
• Teste do carregador bidireccional do veículo eléctrico;
• Teste de carga e descarga da bateria e da bateria;
• Teste de carga e descarga do condensador e do supercondensador;
• Teste do sistema EPS da UPS;
• Teste do sistema do painel DC;
• PCs (inversor de armazenamento de energia)

• Isolamento eléctrico de entrada e saída integrado no transformador de isolamento AC/DC e no filtro LC AC/DC; o disjuntor AC tem função de protecção contra fugas de corrente para evitar acidentes de segurança eléctrica de forma eficaz;
• Módulo IGBT de alta tensão Infineon, conversão de dois estágios, circuito IGBT, fonte de alimentação de isolamento de frequência de alimentação digital pura;
• A energia pode ser alimentada de volta à rede de alimentação: Tem as características da fonte de alimentação e da carga ao mesmo tempo. Além do desempenho da fonte de alimentação CC de alta potência, pode realizar a função de carga do feedback automático de energia para a rede de alimentação e tem as vantagens extraordinárias de poupança de energia, redução do consumo e protecção ambiental ecológica;
• O lado DCDC adota o circuito de mudança de fase do transportador para tornar o lado de saída DC mais preciso e menos ondulação;
• Consegue perceber as características de uma ampla gama de tensão de saída, elevada precisão e resposta dinâmica rápida;
• O princípio da retificação PWM e do inversor PWM é adotado e o fator de potência é de ≥ 0.99; o THD e a corrente harmónica injetada cumprem a norma nacional GB/T14549-93;
• A saída tem tensão constante, limitação da corrente de tensão constante, modos de corrente constante, potência constante e resistência constante;
• O condensador de suporte de corrente contínua (DC) adopta um condensador de película de alta tensão, que tem um desempenho fiável e uma longa vida útil;
• O lado de saída de corrente contínua (DC) adota um fusível de corrente contínua (DC) de alta tensão, que pode efetivamente efetuar uma proteção contra curto-circuito;
• A parte principal de controlo da fonte de alimentação adota todo o circuito de controlo digital e o chip de controlo principal é o chip DSP da ti; ecrã de toque;
• Características dinâmicas elevadas; tempo de resposta da tensão de saída de carga súbita de 10% ~ 90% ≤ 5 ms - 90% ~ comutação de 90% ≤ 10 ms;
• Com a função de simulação da bateria de alimentação, a resistência interna da bateria simulada pode ser livremente determinada de acordo com as condições de funcionamento do utilizador.

A fonte de alimentação da série XYH adota uma estrutura de dois estágios, na qual o estágio dianteiro é o circuito inversor/retificador ACDC bidirecional PWM e o estágio traseiro é o circuito de mudança de fase do transportador DCDC bidirecional de compensação de potência. O transformador de frequência de potência com design de filtro especial é utilizado para isolar a rede eléctrica. A fase dianteira adota o circuito de meia ponte trifásica e a operação de quatro quadrante. O factor de potência pode ser superior a 0.99 e a tensão do bus DC pode ser estabilizada ao mesmo tempo. O bus adopta um suporte para condensador de película fina, com boas características de alta frequência e longa vida útil. A saída escalonada de troca de transportador IGBT é adotada no lado DCDC, o que reduz a ondulação da tensão de saída na premissa de melhorar a confiabilidade da fonte de alimentação e garante a superioridade da qualidade da energia de saída no design do produto. A saída adota o design do filtro LC para eliminar componentes de alta frequência e obter uma saída de tensão DC estável.

• Fornecer energia ao sistema do motor no conjunto de potência, assegurar a paragem segura do equipamento e de todo o sistema durante a paragem de emergência do sistema dinamométrico durante o teste, e garantir a segurança do consumo de energia e definir o tempo de alteração para o comando de controlo.
• Está equipado com terminal de interface de alta tensão, que pode ligar de forma fácil e rápida a caixa de interface DC de alta tensão do sistema de motor testado.
• Possui uma interface de função separada, que inclui o modo geral, o modo por passos e o passo de tensão, a saída programável e pode definir valores de protecção de corrente e de alimentação.
• A energia pode ser enviada de volta para a rede elétrica, que não só tem o desempenho de uma fonte de alimentação CC de alta potência, mas também pode realizar a função de alimentação automática de energia de volta à carga da rede elétrica na seção de potência total, de modo a garantir que não haja impacto na rede elétrica e nenhum risco potencial de segurança durante o desligamento de emergência.
• Controlo IGBT de ponte completa, tecnologia de retificação síncrona SVPWM e tecnologia de comutação de fase de portadora paralela intercalada, circuito bipolar DCDC, fluxo de energia bidirecional, distorção harmónica total (THD) ≤ 4%.
• As portas de rede RS485 e CAN de interface de transmissão de dados e controlo externo do equipamento estão disponíveis para os clientes escolherem. As características de saída são controláveis através de comunicação remota e o sinal de retorno da fonte de alimentação CC bidireccional de alta precisão pode ser integrado no sistema de monitorização de bancada para obter uma ligação de protecção de segurança com o sistema de dinamómetro existente.
• Com a função de compensação de tensão externa, o equipamento reserva a interface de compensação de tensão externa.
• Abra o protocolo de comunicação de software para facilitar o desenvolvimento secundário e o software integração.

O equipamento tem cinco modos de funcionamento: Tensão constante, limitação da corrente de tensão constante, corrente constante, potência constante e resistência constante. Os parâmetros de funcionamento da tensão, corrente e potência podem ser definidos e os parâmetros de protecção de energia podem ser definidos ao mesmo tempo.

O equipamento pode definir o modo de controlo do equipamento através da interface de operação, incluindo controlo local, controlo de comunicação, controlo analógico externo e modo de controlo predefinido.

(1) função de controlo local: Através do ecrã de toque, podem ser definidas operações de controlo, tais como parâmetros de funcionamento, funcionamento, paragem e reposição de avarias do equipamento de controlo. Também pode visualizar vários parâmetros de funcionamento do equipamento e outros registos de funcionamento.
(2) função de controlo de comunicação: Os parâmetros de funcionamento da alimentação podem ser definidos através do software de comunicação ou do comando de comunicação para controlar a paragem do funcionamento do equipamento, a reposição de avarias e outras operações de controlo, e os parâmetros de funcionamento do equipamento e os registos de funcionamento também podem ser visualizados através do ecrã de toque.
(3) controlo analógico externo: Controle a operação/paragem, reposição de avarias, regulação de tensão e corrente do equipamento através da interface analógica externa e monitorize a tensão de alimentação, corrente, estado de funcionamento e estado de avaria.
(4) controlo predefinido: Neste modo de controlo, o equipamento de alimentação pode ser operado através do funcionamento do painel, do controlo de comunicação e do controlo analógico externo.

O equipamento de alimentação tem função de paragem de emergência. Em caso de emergência, pode parar a saída de energia através do botão de paragem de emergência, da interface de comunicação e da interface de controlo externo no painel de controlo.

O equipamento de alimentação tem proteção de entrada, proteção contra sobrecorrente de saída, proteção contra sobretensão de saída, proteção contra sobreaquecimento do dispositivo de alimentação, proteção contra sobrecorrente IGBT e OCP programável, OVP e OPP.

O terminal de saída da fonte de alimentação tem função de auto-descarga. Depois que a fonte de alimentação parar a saída, a fonte de alimentação pode reduzir a tensão no terminal de saída abaixo da tensão segura em 30 segundos.
