| Aplicações | Detalhes |
|---|---|

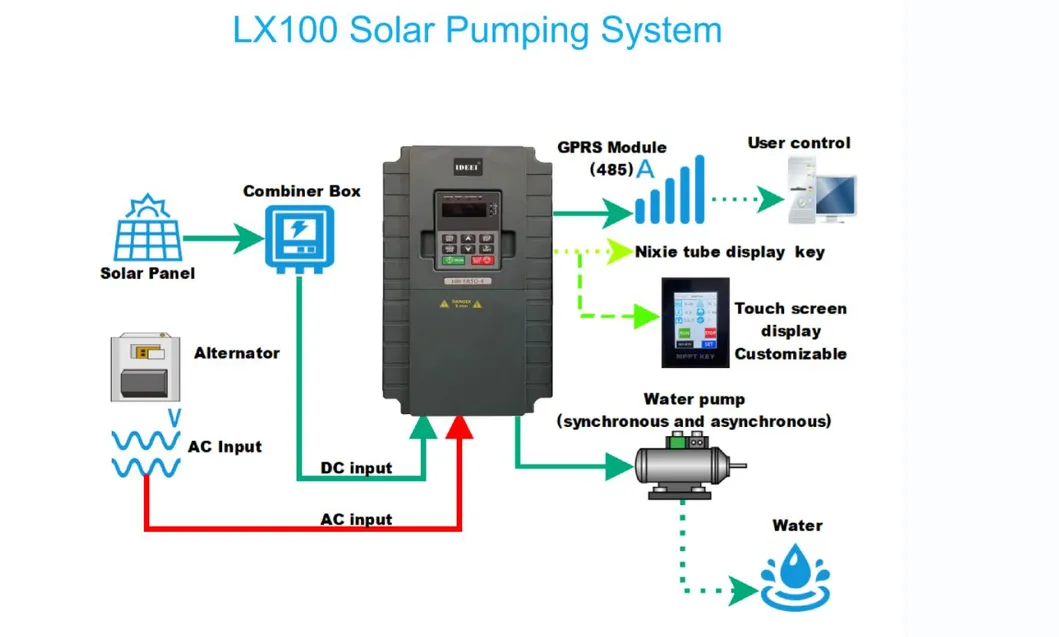

| 1. | O inversor do sistema de bomba solar pode ser usado para irrigação agrícola |
| 2. | Os inversores de bomba solar podem ser utilizados para o fornecimento de água potável |
| 3. | Os inversores de bomba solar podem ser utilizados para a gestão de estufa |
| 4. | Os inversores de bomba solar podem ser utilizados para o tratamento de águas residuais |
| 5. | Os inversores de bomba solar podem ser utilizados para a circulação em piscina |
| 6. | Os inversores de bomba solar podem ser utilizados para dessalinização |
| Função | Especificação | |
|---|---|---|
| Entrada de potência | Tensão de entrada (V) |
CA 1 PH 220 V (-15%) - 240 V (10%) CA 3PH 220 V (-15%) - 240 V (10%) CA 1PH 380 V (-15%) - 440 V (MAIS DE 10%) |
| Corrente de entrada (A) | - | |
| Frequência de entrada (Hz) | - | |
| Potência de saída | Tensão de saída (V) | 0 - tensão de entrada |
| Corrente de saída (A) | Consulte o valor nominal | |
| Potência de saída (KW) | Consulte o valor nominal | |
| Frequência de saída (Hz) | 0 - 400 Hz | |
| Técnico Função de controlo | Modo de controlo | SVPWM, SVC |
| Motor | Motor assíncrono | |
| Relação de velocidade ajustável | Motor assíncrono 1:100 (SVC) | |
| Precisão do controlo de velocidade | ± 0.2% (SVC) | |
| Flutuação de velocidade | ± 0.3% (SVC) | |
| Resposta de binário | < 20 ms (SVC) | |
| Precisão do controlo de binário | 10% | |
| Binário de arranque | 0,5 Hz/150% (SVC) | |
| Capacidade de carga de Voerload |
150% da corrente nominal: 1 minuto 180% da corrente nominal: 10 segundos 200% da corrente nominal: 1 segundo |
|
| Controlo de funcionamento característica | Método de definição de frequência | Definição digital, definição analógica, definição de frequência de impulso, definição de funcionamento de velocidade em vários passos, definição simples de PLC, PID Definição, definição de comunicação MODBUS. Mude entre a combinação definida e o canal definido. |
| Ajuste automático da tensão | Mantenha uma tensão estável automaticamente quando a tensão da rede se torna transitória | |

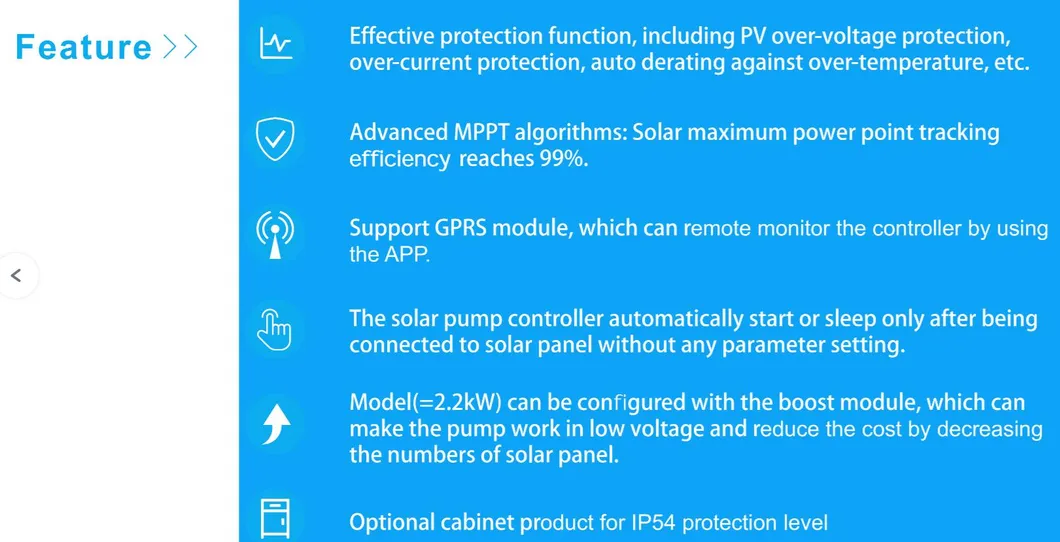

| Protecção contra avarias | Fornecer funções abrangentes de protecção contra avarias: Sobrecorrente, sobretensão, subtensão, sobreaquecimento, perda de fase e sobrecarga, etc. | |
| Iniciar após a monitorização da velocidade | Arranque de suavização para o motor em funcionamento | |
| Periférico interface | Entrada analógica | 1 (A12) 0-10V/0-20mA e 1 (A13)-10 ~ 10V |
| Saída analógica | 2 (AO1, AO2) 0 - 10V / 0 - 20MA | |
| Entrada digital | 4 entradas comuns, o Max.frequency:1kHz; 1 entrada de alta velocidade, o máx. Frequência: 50 kHz | |
| Saída digital | 1 saída do terminal Y1 | |
| Saída do relé | 2 relayyoutputs programáveis: RO1A NO, RO1B NC, TERMINAL COMUM RO1C; RO2A NO, RO2B NC, TERMINAL COMUM RO2C; Capacidade de contacto: 3A/AC250V | |
| Outros | Temperatura do ambiente de funcionamento | -10-50ºC, redução de 1% para cada 1ºC adicional quando acima de 40ºC |
| Reator de CC | Reator DC incorporado padrão para inversores (≥ 18,5 KW) | |

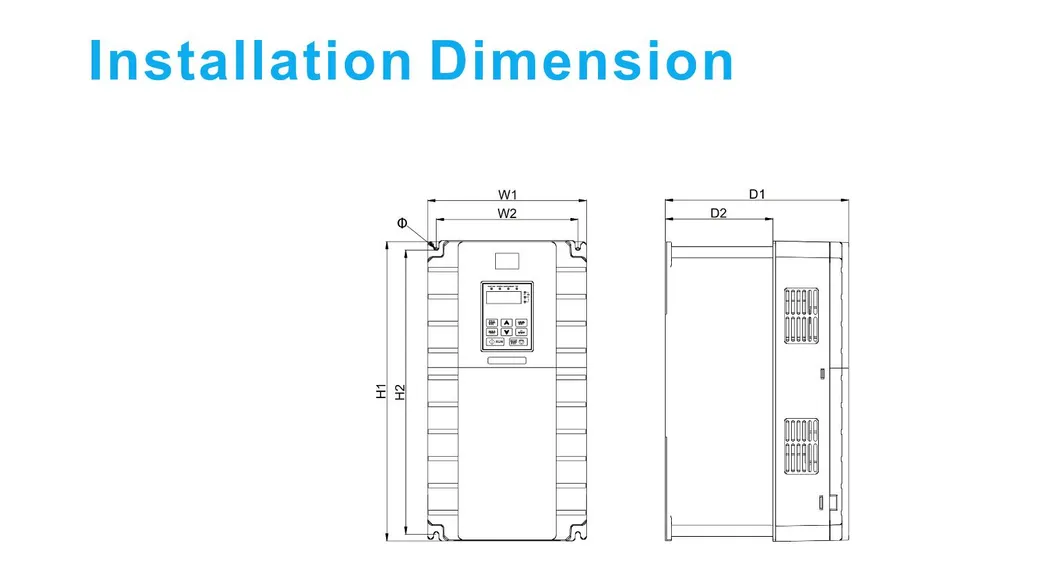

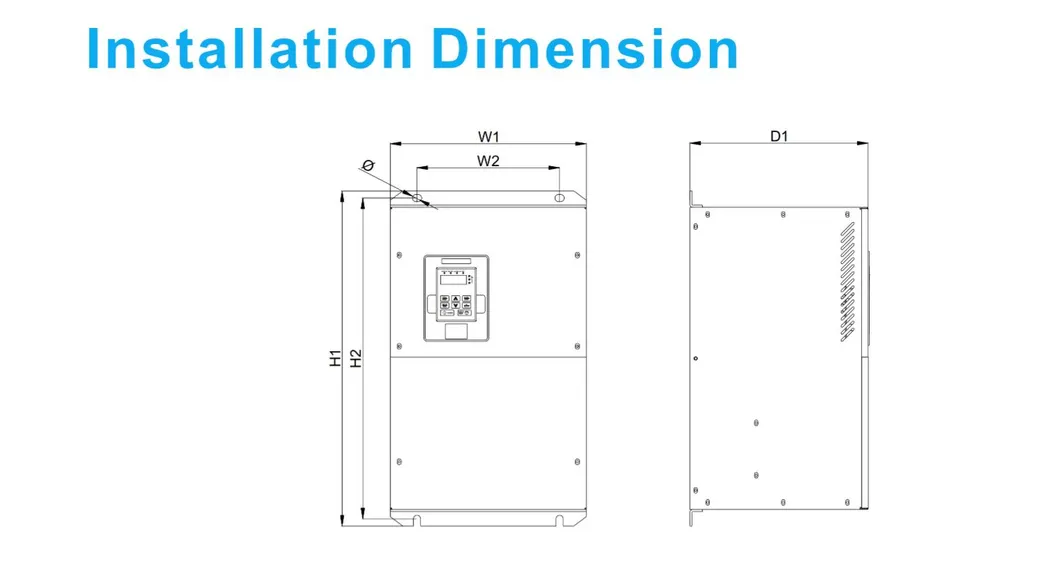

| Modo de instalação |
Instalação de parede e calha dos inversores (fase única 220V/trifásica 380 V, ≤ 2,2 kg W e 220 V trifásico, ≤ 0,75 kW) Instalação de parede e flange dos inversores (trifásica de 380 V, ≥ de 4 kW e. 220 V, ≥ 1,5 KW (três fases) |
|
| Unidade de travagem | Padrão para os inversores ≤ 37 KW e opcional para os inversores de 45 KW | |
| Grau de protecção | IP20 (Nota: O inversor com caixa plástica deve ser instalado em metal Armário de distribuição, que está em conformidade com a IP20 e do qual o topo Em conformidade com IP3X) | |

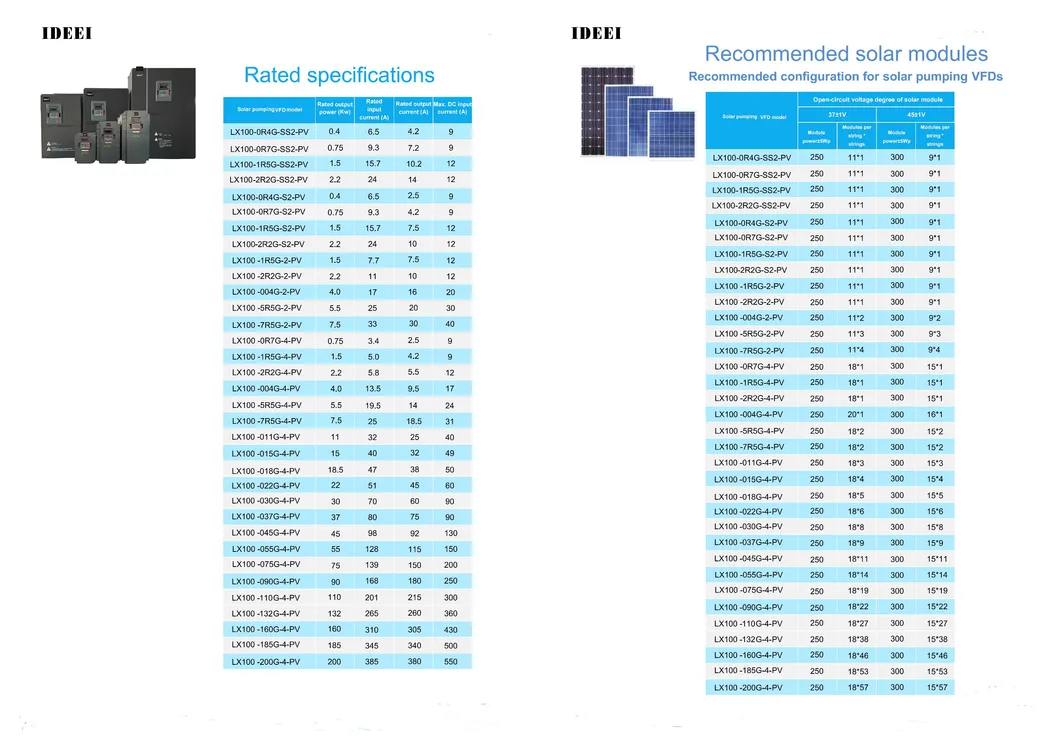

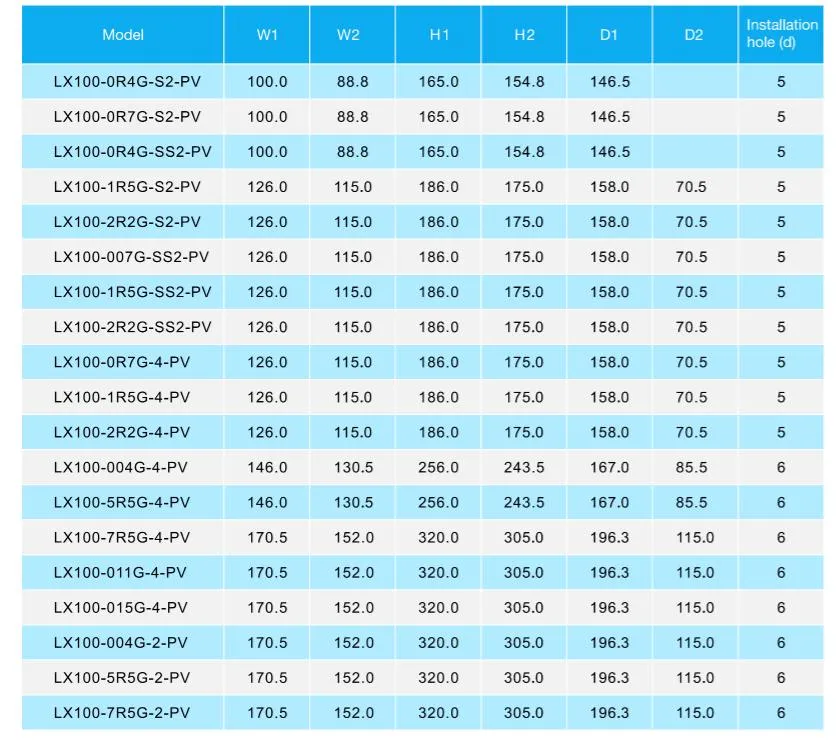

| Modelo | Grau de tensão | Potência de saída nominal (KW) | Entrada nominal Corrente (A) | Potência nominal Corrente (A) |
|---|---|---|---|---|
| LX100-0R4G-S2 | Monofásica 220 V | 0.4 | 6.5 | 2.5 |
| LX100-0R7G-S2 | 0.75 | 9.3 | 4.2 | |
| LX100-1R5G-S2 | 1.5 | 15.7 | 7.5 | |
| LX100-2R2G-S2 | 2.2 | 24 | 10 | |
| LX100-0R4G-2 | Trifásica 220 V | 0.4 | 3.7 | 2.5 |
| LX100-0R7G-2 | 0.75 | 5 | 4.2 | |
| LX100-1R5G-2 | 1.5 | 7.7 | 7.5 | |
| LX100-2R2G-2 | 2.2 | 11 | 10 | |
| LX100-004G-2 | 4 | 17 | 16 | |
| LX100-5R5G-2 | 5.5 | 21 | 20 | |
| LX100-7R5G-2 | 7.5 | 31 | 30 | |
| LX100-0R7G-4 | Trifásica 380 V | 0.75 | 3.4 | 2.5 |
| LX100-1R5G-4 | 1.5 | 5.0 | 4.2 | |
| LX100-2R2G-4 | 2.2 | 5.8 | 5.5 | |
| LX100-004G-4 | 4 | 13.5 | 9.5 | |
| LX100-5R5G-4 | 5.5 | 19.5 | 14 | |
| LX100-7R5G-4 | 7.5 | 25 | 18.5 | |
| LX100-011G-4 | 11 | 32 | 25 | |
| LX100-015G-4 | 15 | 40 | 32 | |
| LX100-018G-4 | 18.5 | 47 | 38 | |
| LX100-022G-4 | 22 | 51 | 45 | |
| LX100-030G-4 | 30 | 70 | 60 | |
| LX100-037G-4 | 37 | 80 | 75 | |
| LX100-045G-4 | 45 | 98 | 92 | |
| LX100-055G-4 | 55 | 128 | 115 | |
| LX100-075G-4 | 75 | 139 | 150 | |
| LX100-090G-4 | 90 | 168 | 180 | |
| LX100-110G-4 | 110 | 201 | 215 |
