| Parâmetros do lado do AC | |||
|---|---|---|---|
| Modo de cablagem AC | Fio trifásico de quatro fios | ||
| Potência de saída nominal | 10 KW | 20 KW | 30 KW |
| Capacidade de sobrecarga de saída | 11 KW | 22 KW | 33 KW |
| Tensão nominal da rede (AC) | 220 V/380 V/440 V. | 220 V/380 V/440 V. | 220 V/380 V/440 V. |
| Gama de tensão da rede | ± 20% | ± 20% | ± 20% |
| Frequência nominal da rede | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz |
| Intervalo de frequência da grelha | ± 10% | ± 10% | ± 10% |
| Potência nominal (THD) | < 3% (grelha padrão) | ||
| Factor de potência | 0,8leading-1-0,8defasado, ajustável | ||
| Parâmetros laterais da bateria CC | |||
| Potência DC máxima | 11 KW | 22 KW | 33 KW |
| Gama de tensão CC | 350 - 750 Vcc | 350 - 750 Vcc | 350 - 750 Vcc |
| Personalização da tensão DC | 48 V CC | 48 V CC | 48 V CC |
| Tensão nominal recomendada da bateria | 240 V/384 V/420 V/480 V. | ||
| Precisão de tensão/fluxo constante | ± 1% | ± 1% | ± 1% |
| Ondulação de corrente DC | < 1% de IRMS | < 1% de IRMS | < 1% de IRMS |
| * Parâmetros do painel solar lateral DC | |||
| Painéis solares Power | 10 km/h | 20 km/h | 30 km/h |
| Vmp Painel solar | ≥ 290 V / ≥ 470 V / ≥ 500 V / ≥ 580V | ||
| Máximo de VOC solar | < 850V | < 850V | < 850V |
| Modo de inversor independente | |||
| Tensão de saída nominal (CA) | 220 V/380 V/440 V ± 1% | ||
| Distorção da tensão de saída | < 3% (carga resistiva) | ||
| Frequência de saída nominal | 50 Hz/60 Hz ± 1% | ||
| Gama de transição de tensão | < 10% (carga de resistência 0% < > 100%) | ||
| Parâmetros do sistema | |||
| Modo de funcionamento | Modo manual, modo automático, * modo EMS | ||
| Modo de carga e descarga | Corrente constante, tensão constante, potência constante | ||
| Tempo de comutação da grelha de ligar/desligar | 0 ms | ||
| Eficiência máx. De conversão | 97%/95% (inclui transformador de isolamento) | ||
| Ruído | < 60 dB | ||
| Grau de protecção | IP21 | ||
| Temperatura de trabalho | - 25 ℃ ~ 45 ℃ | ||
| Método de arrefecimento | Arrefecimento por ar | ||
| Humidade de trabalho | 0 ~ 95% | ||
| Altitude de trabalho | ≤ 6000 m, (utilização reduzida durante mais de 2000 m) | ||
| Paragem de emergência | Sim (através do botão de paragem de emergência) | ||
| Visor | Ecrã de toque | ||
| Modo de comunicação | RS485, WI-FI, GPRS, Ethernet (protocolo Modbus) | ||
| Dimensões | 500 * 500 * 900 mm | 550 * 550 * 1000 mm | 550 * 550 * 1100 mm |
| Peso | 65 KG | 85 KG | 95 KG |
| Parâmetros do lado do AC | |||
|---|---|---|---|
| Modo de cablagem AC | Fio trifásico de quatro fios | ||
| Potência de saída nominal | 50 KW | 100 KW | 200 KW |
| Capacidade de sobrecarga de saída | 55 KW | 110 KW | 220 KW |
| Tensão nominal da rede (AC) | 220 V/380 V/440 V. | 220 V/380 V/440 V. | 220 V/380 V/440 V. |
| Gama de tensão da rede | ± 20% | ± 20% | ± 20% |
| Frequência nominal da rede | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz |
| Intervalo de frequência da grelha | ± 10% | ± 10% | ± 10% |
| Potência nominal (THD) | < 3% (grelha padrão) | ||
| Factor de potência | 0,8leading-1-0,8defasado, ajustável | ||
| Parâmetros laterais da bateria CC | |||
| Potência DC máxima | 55 KW | 110 KW | 220 KW |
| Gama de tensão CC Vcc | 350 - 750 Vcc | 350 - 750 Vcc | 350 - 750 Vcc |
| Personalização da gama de tensão DC | 48 V CC | 96 V CC | 150 V CC |
| Tensão nominal recomendada da bateria | 384 V/420 V/480 V. | 420 V/480 V. | 480 V. |
| Precisão de tensão/fluxo constante | ± 1% | ± 1% | ± 1% |
| Ondulação de corrente DC | < 1% de IRMS | < 1% de IRMS | < 1% de IRMS |
| * Parâmetros do painel solar lateral DC | |||
| Painéis solares Power | 50 km/h | 100 kW | 200 kW |
| Vmp Painel solar | ≥ 470V/ ≥ 510V/ ≥ 580V | ≥ 510 V / ≥ 580V | ≥ 580V |
| Máximo de VOC solar | < 850V | < 850V | < 850V |
| Modo de inversor independente | |||
| Tensão de saída nominal (CA) | 220 V/380 V/440 V ± 1% | ||
| Distorção da tensão de saída | < 3% (carga resistiva) | ||
| Frequência de saída nominal | 50 Hz/60 Hz ± 1% | ||
| Gama de transição de tensão | < 10% (carga de resistência 0% < > 100%) | ||
| Parâmetros do sistema | |||
| Modo de funcionamento | Modo manual, modo automático, * modo EMS | ||
| Modo de carga e descarga | Corrente constante, tensão constante, potência constante | ||
| Tempo de comutação da grelha de ligar/desligar | 0 ms | ||
| Eficiência máx. De conversão | 97%/95% (inclui transformador de isolamento) | ||
| Ruído | < 60 dB | ||
| Grau de protecção | IP21 | ||
| Temperatura de trabalho | - 25 ℃ ~ 45 ℃ | ||
| Método de arrefecimento | Arrefecimento por ar | ||
| Humidade de trabalho | 0 ~ 95% | ||
| Altitude de trabalho | ≤ 6000 m, (utilização reduzida durante mais de 2000 m) | ||
| Paragem de emergência | Sim (através do botão de paragem de emergência) | ||
| Visor | Ecrã de toque | ||
| Modo de comunicação | RS485, WI-FI, GPRS, Ethernet (protocolo Modbus) | ||
| Dimensões | 750 * 600 * 1320 mm | 1460 * 860 * 1820 mm | 1460 * 860 * 1820 mm |
| Peso | 340 KG | 1,4t | 1,6t |
| Parâmetros do lado do AC | |||
|---|---|---|---|
| Modo de cablagem AC | Fio trifásico de quatro fios | ||

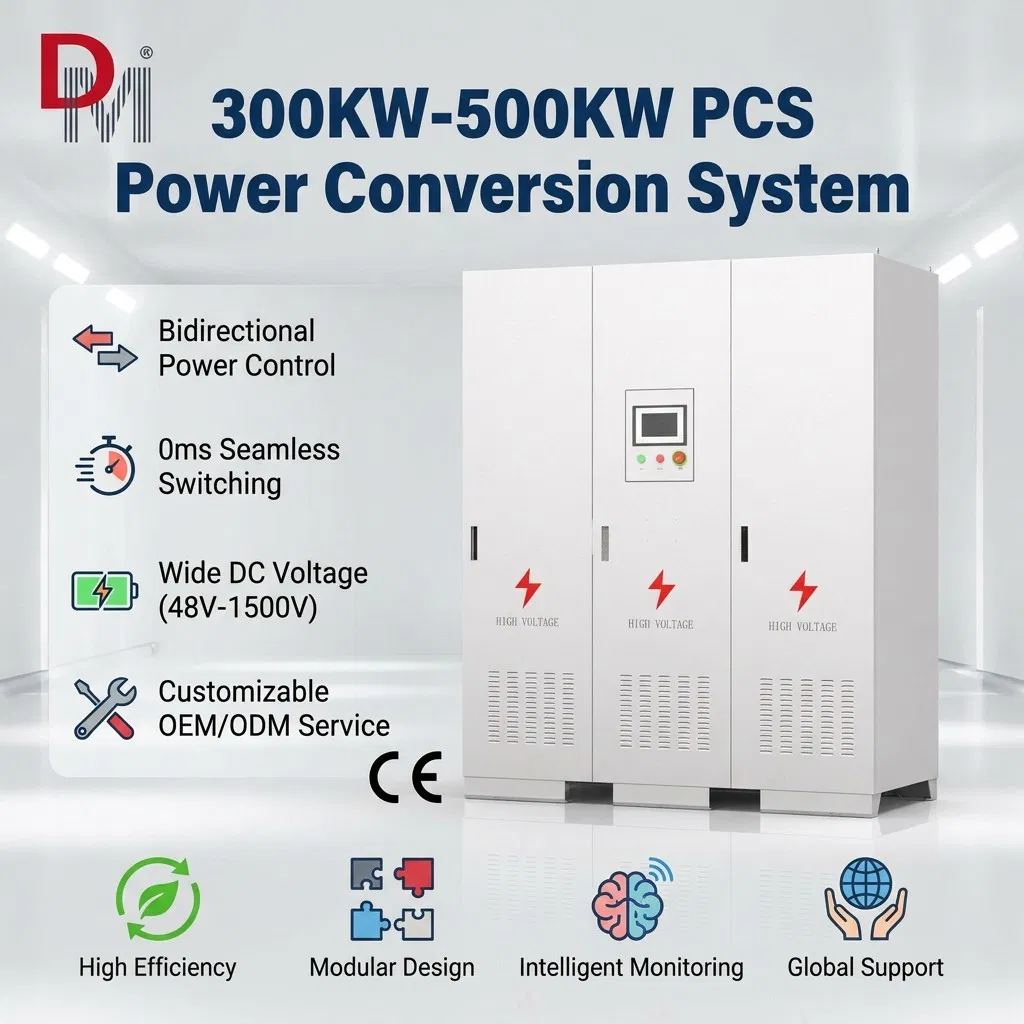

| Potência de saída nominal | 300 KW | 500 KW | 1000 KW |
| Capacidade de sobrecarga de saída | 330 KW | 550 KW | 1100 KW |
| Tensão nominal da rede (AC) | 220 V/380 V/440 V. | 220 V/380 V/440 V. | 220 V/380 V/440 V. |
| Gama de tensão da rede | ± 20% | ± 20% | ± 20% |
| Frequência nominal da rede | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz |
| Intervalo de frequência da grelha | ± 10% | ± 10% | ± 10% |
| Potência nominal (THD) | < 3% (grelha padrão) | ||
| Factor de potência | 0,8leading-1-0,8defasado, ajustável | ||
| Parâmetros laterais da bateria CC | |||
| Potência DC máxima | 330 KW | 550 KW | 1100 KW |
| Gama de tensão CC Vcc | 400 - 850 Vcc | 400 - 850 Vcc | 500 - 850 Vcc |
| Personalização da gama de tensão DC | 200 V CC | 250 V CC | 300 V CC |
| Tensão nominal recomendada da bateria | 480 V. | 600 V. | 600 V. |
| Precisão de tensão/fluxo constante | ± 1% | ± 1% | ± 1% |
| Ondulação de corrente DC | < 1% de IRMS | < 1% de IRMS | < 1% de IRMS |
| * Parâmetros do painel solar lateral DC | |||
| Painéis solares Power | 300 kW | 500 kW | 1000 kW |
| Vmp Painel solar | ≥ 580V | ≥ 725 V. | ≥ 725 V. |
| Máximo de VOC solar | < 850V | < 1050 V. | < 1050 V. |
| Modo de inversor independente | |||
| Tensão de saída nominal (CA) | 220 V/380 V/440 V ± 1% | ||
| Distorção da tensão de saída | < 3% (carga resistiva) | ||
| Frequência de saída nominal | 50 Hz/60 Hz ± 1% | ||
| Gama de transição de tensão | < 10% (carga de resistência 0% < > 100%) | ||
| Parâmetros do sistema | |||
| Modo de funcionamento | Modo manual, modo automático, * modo EMS | ||
| Modo de carga e descarga | Corrente constante, tensão constante, potência constante | ||
| Tempo de comutação da grelha de ligar/desligar | 0 ms | ||
| Eficiência máx. De conversão | 97%/95% (inclui transformador de isolamento) | ||
| Ruído | < 60 dB | ||
| Grau de protecção | IP21 | ||
| Temperatura de trabalho | - 25 ℃ ~ 45 ℃ | ||
| Método de arrefecimento | Arrefecimento por ar | ||
| Humidade de trabalho | 0 ~ 95% | ||
| Altitude de trabalho | ≤ 6000 m, (utilização reduzida durante mais de 2000 m) | ||
| Paragem de emergência | Sim (através do botão de paragem de emergência) | ||
| Visor | Ecrã de toque | ||
| Modo de comunicação | RS485, WI-FI, GPRS, Ethernet (protocolo Modbus) | ||
| Dimensões | 2010 * 1060 * 2000 mm | 2800 * 1200 * 2000 mm | 4000 * 1200 * 2000 mm |
| Peso | 1,5t | 2,5t | 4t |

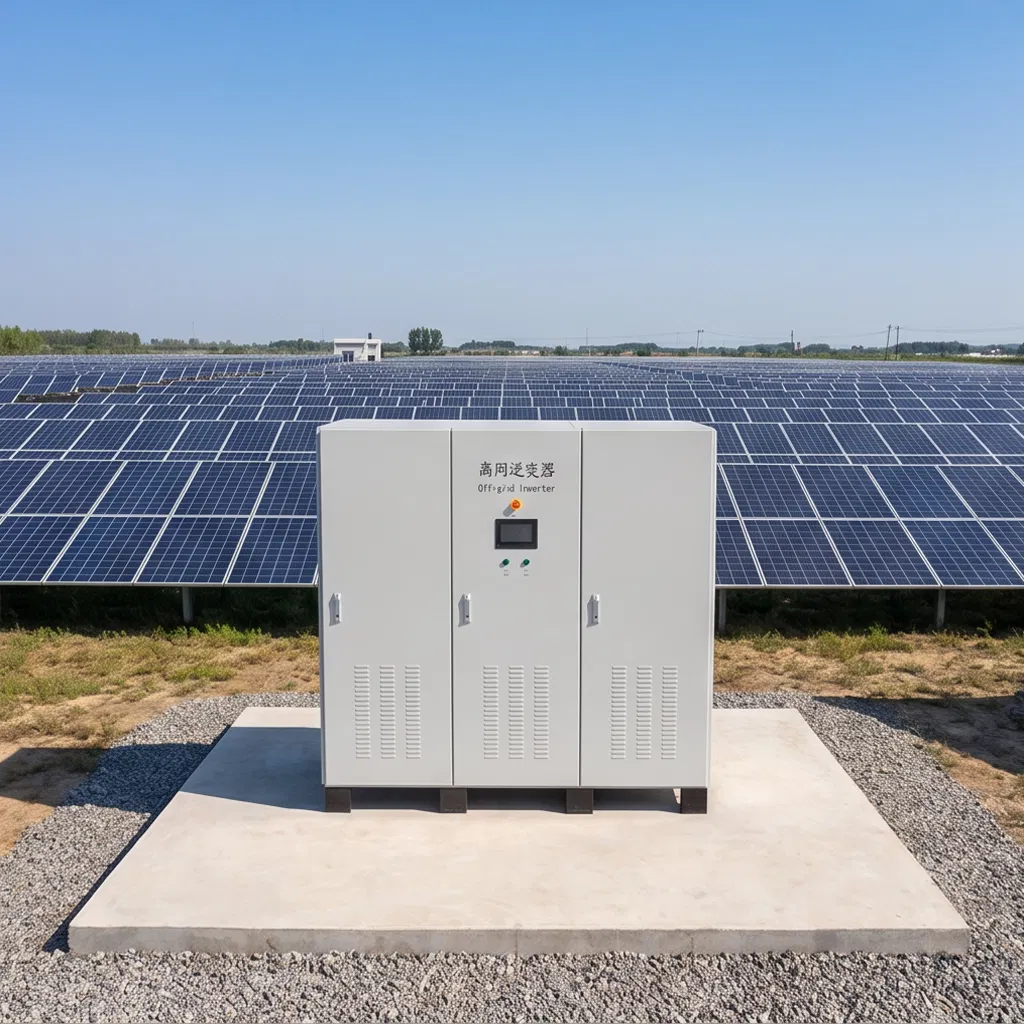

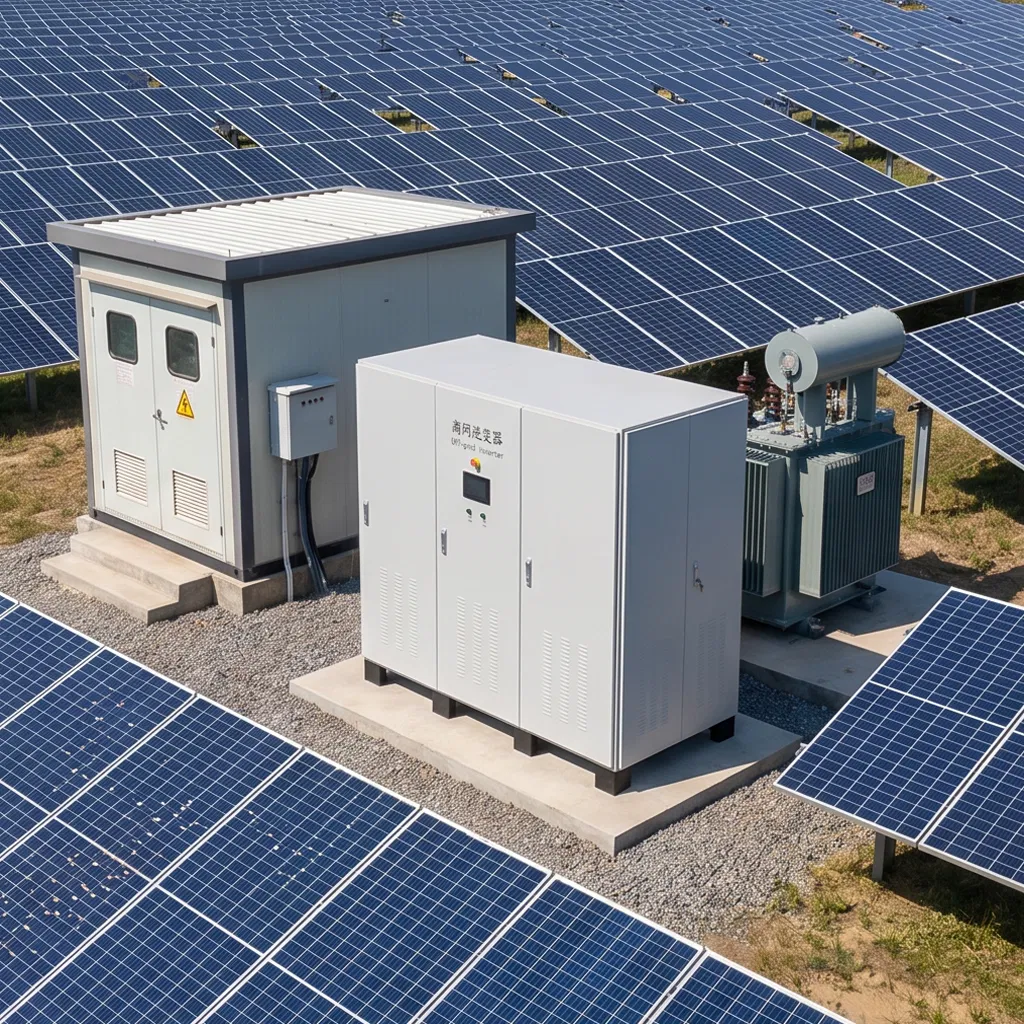

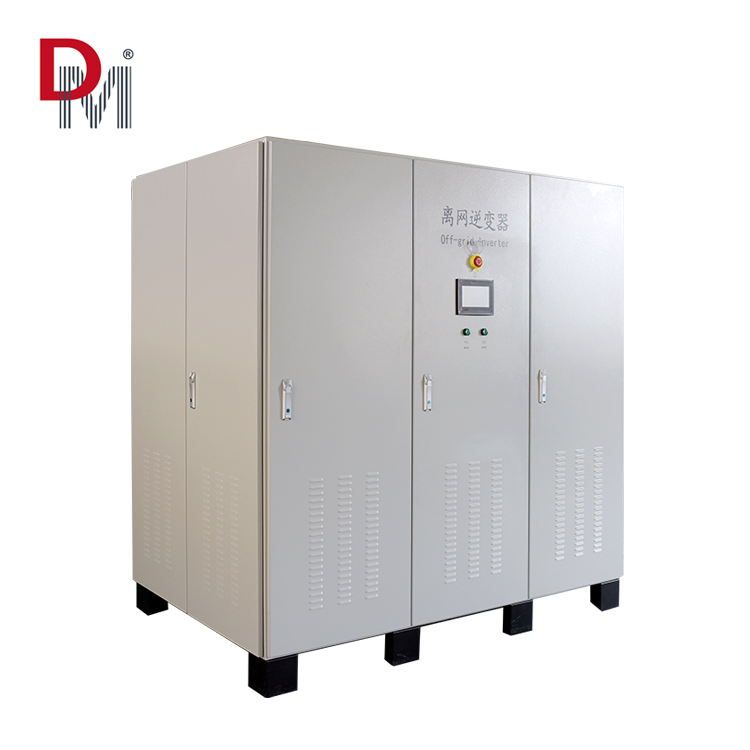

Um inversor solar off-grid é projetado para operar de forma independente da rede elétrica pública. Ele converte a corrente contínua (CC) gerada pelos painéis solares ou armazenada no banco de baterias em corrente alternada (CA) trifásica estável para alimentar suas cargas.
Sim, este sistema suporta soluções customizadas de acordo com as necessidades específicas do projeto. A tensão nominal pode ser configurada em 48V CC, 240V CC, 384V CC, 420V CC, 480V CC ou outras faixas adequadas.

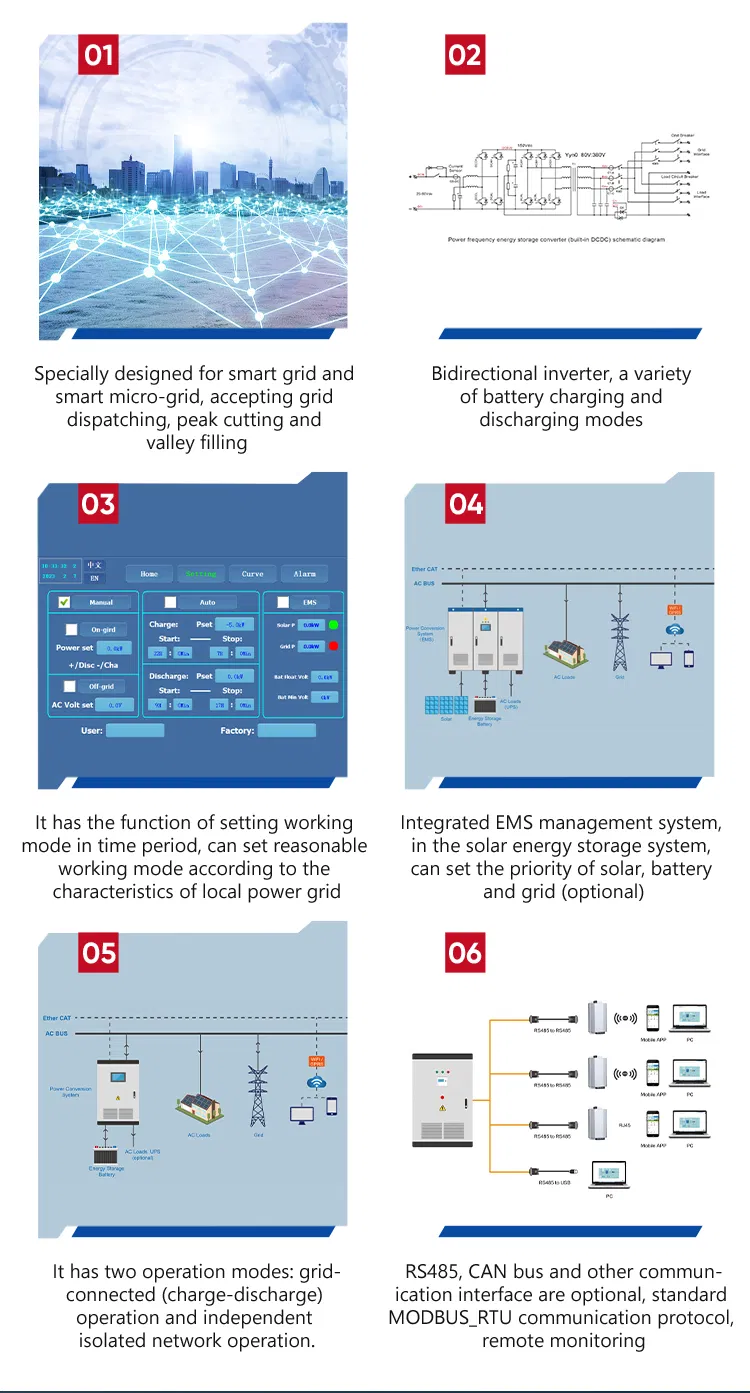

O equipamento conta com três modos principais: Modo Manual, Modo Automático e o Modo EMS (Energy Management System), que gerencia de forma inteligente a carga e descarga das baterias e a distribuição de energia.
O tempo de comutação (on/off grid transition time) é de 0 ms, garantindo um fornecimento contínuo de energia ininterrupta (UPS) para equipamentos e processos industriais críticos.
O sistema utiliza um método eficiente de arrefecimento por ar (ventilação forçada), projetado para manter a temperatura de trabalho ideal entre -25 °C e 45 °C de forma segura.
O inversor suporta múltiplos canais de comunicação, incluindo portas RS485, WI-FI, GPRS e protocolo Ethernet Modbus, facilitando a integração rápida com sistemas SCADA ou aplicativos móveis de monitoramento.
