| Parâmetros do lado do AC | |||
| Modo de cablagem AC | Fio trifásico de quatro fios | ||
| Potência de saída nominal | 10 KW | 20 KW | 30 KW |
| Capacidade de sobrecarga de saída | 11 KW | 22 KW | 33 KW |
| Tensão nominal da rede (AC) | 220 V/380 V/440 V | 220 V/380 V/440 V | 220 V/380 V/440 V |
| Gama de tensão da rede | ± 20% | ± 20% | ± 20% |
| Frequência nominal da rede | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz |
| Intervalo de frequência da grelha | ± 10% | ± 10% | ± 10% |
| Potência nominal (THD) | < 3% (grelha padrão) | ||
| Factor de potência | 0,8 leading - 1 - 0,8 defasado, ajustável | ||
| Parâmetros laterais da bateria CC | |||
| Potência DC máxima | 11 KW | 22 KW | 33 KW |
| Gama de tensão CC | 350 - 750 Vcc | 350 - 750 Vcc | 350 - 750 Vcc |
| Personalização da tensão DC | 48 V CC | 48 V CC | 48 V CC |
| Tensão nominal recomendada da bateria | 240 V/384 V/420 V/480 V | ||
| Precisão de tensão/fluxo constante | ± 1% | ± 1% | ± 1% |
| Ondulação de corrente DC | < 1% de IRMS | < 1% de IRMS | < 1% de IRMS |
| * Parâmetros do lado dos painéis solares DC | |||
| Painéis solares Power | 10 kW | 20 kW | 30 kW |
| Vmp Painel solar | ≥ 290 V / ≥ 470 V / ≥ 500 V / ≥ 580V | ||
| Máximo de VOC solar | < 850V | < 850V | < 850V |
| Modo de inversor independente | |||
| Tensão de saída nominal (CA) | 220 V/380 V/440 V ± 1% | ||
| Distorção da tensão de saída | < 3% (carga resistiva) | ||
| Frequência de saída nominal | 50 Hz/60 Hz ± 1% | ||
| Gama de transição de tensão | < 10% (carga de resistência 0% ~ 100%) | ||
| Parâmetros do sistema | |||
| Modo de funcionamento | Modo manual, modo automático, * modo EMS | ||
| Modo de carga e descarga | Corrente constante, tensão constante, potência constante | ||
| Tempo de comutação da grelha de ligar/desligar | 0 ms | ||
| Eficiência máx. De conversão | 97%/95% (inclui transformador de isolamento) | ||
| Ruído | < 60 dB | ||
| Grau de protecção | IP21 | ||
| Temperatura de trabalho | - 25 ℃ ~ 45 ℃ | ||
| Método de arrefecimento | Arrefecimento por ar | ||
| Humidade de trabalho | 0 ~ 95% | ||
| Altitude de trabalho | ≤ 6000 m (redução de potência acima de 2000 m) | ||
| Paragem de emergência | Sim (através do botão de paragem de emergência) | ||
| Visor | Ecrã de toque | ||
| Modo de comunicação | RS485, WI-FI, GPRS, Ethernet (protocolo Modbus) | ||
| Dimensões | 500 * 500 * 900 mm | 550 * 550 * 1000 mm | 550 * 550 * 1100 mm |
| Peso | 65 KG | 85 KG | 95 KG |
| Parâmetros do lado do AC (Média e Alta Potência) | |||
| Modo de cablagem AC | Fio trifásico de quatro fios | ||
| Potência de saída nominal | 50 KW | 100 KW | 200 KW |
| Capacidade de sobrecarga de saída | 55 KW | 110 KW | 220 KW |
| Tensão nominal da rede (AC) | 220 V/380 V/440 V | 220 V/380 V/440 V | 220 V/380 V/440 V |
| Gama de tensão da rede | ± 20% | ± 20% | ± 20% |
| Frequência nominal da rede | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz |
| Intervalo de frequência da grelha | ± 10% | ± 10% | ± 10% |
| Potência nominal (THD) | < 3% (grelha padrão) | ||
| Factor de potência | 0,8 leading - 1 - 0,8 defasado, ajustável | ||
| Parâmetros laterais da bateria CC | |||
| Potência DC máxima | 55 KW | 110 KW | 220 KW |
| Gama de tensão CC Vcc | 350 - 750 Vcc | 350 - 750 Vcc | 350 - 750 Vcc |
| Personalização da gama de tensão DC | 48 V CC | 96 V CC | 150 V CC |
| Tensão nominal recomendada da bateria | 384 V/420 V/480 V | 420 V/480 V | 480 V |
| Precisão de tensão/fluxo constante | ± 1% | ± 1% | ± 1% |
| Ondulação de corrente DC | < 1% de IRMS | < 1% de IRMS | < 1% de IRMS |
| * Parâmetros do lado dos painéis solares DC | |||
| Painéis solares Power | 50 kW | 100 kW | 200 kW |
| Vmp Painel solar | ≥ 470V / ≥ 510V / ≥ 580V | ≥ 510 V / ≥ 580V | ≥ 580V |
| Máximo de VOC solar | < 850V | < 850V | < 850V |
| Modo de inversor independente | |||
| Tensão de saída nominal (CA) | 220 V/380 V/440 V ± 1% | ||
| Distorção da tensão de saída | < 3% (carga resistiva) | ||
| Frequência de saída nominal | 50 Hz/60 Hz ± 1% | ||
| Gama de transição de tensão | < 10% (carga de resistência 0% ~ 100%) | ||
| Parâmetros do sistema | |||
| Modo de funcionamento | Modo manual, modo automático, * modo EMS | ||
| Modo de carga e descarga | Corrente constante, tensão constante, potência constante | ||
| Tempo de comutação da grelha de ligar/desligar | 0 ms | ||
| Eficiência máx. De conversão | 97%/95% (inclui transformador de isolamento) | ||
| Ruído | < 60 dB | ||
| Grau de protecção | IP21 | ||
| Temperatura de trabalho | - 25 ℃ ~ 45 ℃ | ||
| Método de arrefecimento | Arrefecimento por ar | ||
| Humidade de trabalho | 0 ~ 95% | ||
| Altitude de trabalho | ≤ 6000 m (redução de potência acima de 2000 m) | ||
| Paragem de emergência | Sim (através do botão de paragem de emergência) | ||
| Visor | Ecrã de toque | ||
| Modo de comunicação | RS485, WI-FI, GPRS, Ethernet (protocolo Modbus) | ||
| Dimensões | 750 * 600 * 1320 mm | 1460 * 860 * 1820 mm | 1460 * 860 * 1820 mm |
| Peso | 340 KG | 1,4 t | 1,6 t |
| Parâmetros do lado do AC (Escala Industrial) | |||
| Modo de cablagem AC | Fio trifásico de quatro fios | ||

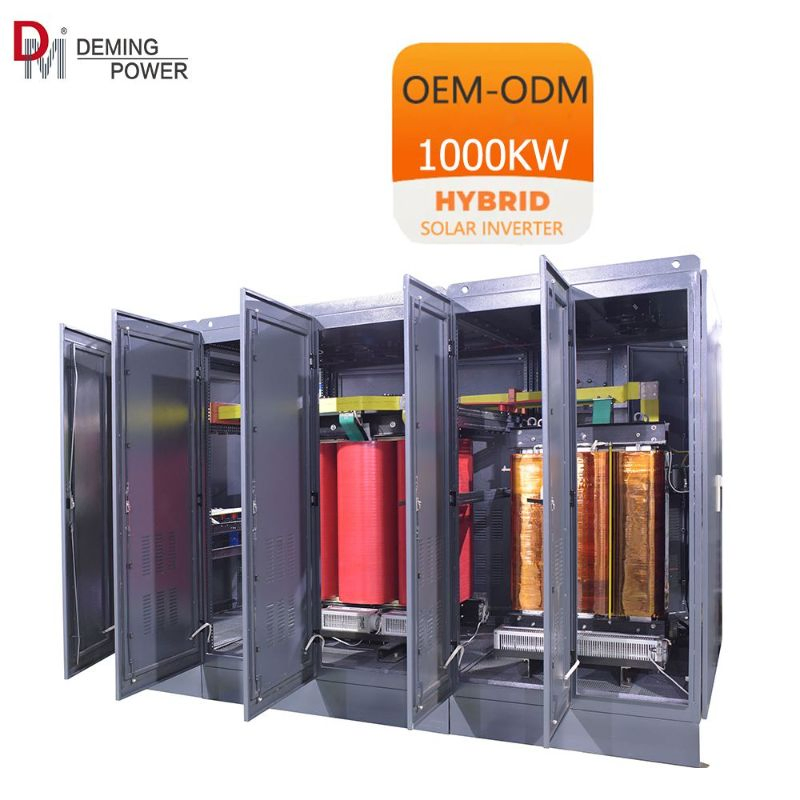

| Potência de saída nominal | 300 KW | 500 KW | 1000 KW |
| Capacidade de sobrecarga de saída | 330 KW | 550 KW | 1100 KW |
| Tensão nominal da rede (AC) | 220 V/380 V/440 V | 220 V/380 V/440 V | 220 V/380 V/440 V |
| Gama de tensão da rede | ± 20% | ± 20% | ± 20% |
| Frequência nominal da rede | 50 Hz/60 Hz | 50 Hz/60 Hz | 50 Hz/60 Hz |
| Intervalo de frequência da grelha | ± 10% | ± 10% | ± 10% |
| Potência nominal (THD) | < 3% (grelha padrão) | ||
| Factor de potência | 0,8 leading - 1 - 0,8 defasado, ajustável | ||
| Parâmetros laterais da bateria CC | |||
| Potência DC máxima | 330 KW | 550 KW | 1100 KW |
| Gama de tensão CC Vcc | 400 - 850 Vcc | 400 - 850 Vcc | 500 - 850 Vcc |
| Personalização da gama de tensão DC | 200 V CC | 250 V CC | 300 V CC |
| Tensão nominal recomendada da bateria | 480 V | 600 V | 600 V |
| Precisão de tensão/fluxo constante | ± 1% | ± 1% | ± 1% |
| Ondulação de corrente DC | < 1% de IRMS | < 1% de IRMS | < 1% de IRMS |
| * Parâmetros do lado dos painéis solares DC | |||
| Painéis solares Power | 300 kW | 500 kW | 1000 kW |
| Vmp Painel solar | ≥ 580V | ≥ 725 V | ≥ 725 V |
| Máximo de VOC solar | < 850V | < 1050 V | < 1050 V |
| Modo de inversor independente | |||
| Tensão de saída nominal (CA) | 220 V/380 V/440 V ± 1% | ||
| Distorção da tensão de saída | < 3% (carga resistiva) | ||
| Frequência de saída nominal | 50 Hz/60 Hz ± 1% | ||
| Gama de transição de tensão | < 10% (carga de resistência 0% ~ 100%) | ||
| Parâmetros do sistema | |||
| Modo de funcionamento | Modo manual, modo automático, * modo EMS | ||
| Modo de carga e descarga | Corrente constante, tensão constante, potência constante | ||
| Tempo de comutação da grelha de ligar/desligar | 0 ms | ||
| Eficiência máx. De conversão | 97%/95% (inclui transformador de isolamento) | ||
| Ruído | < 60 dB | ||
| Grau de protecção | IP21 | ||
| Temperatura de trabalho | - 25 ℃ ~ 45 ℃ | ||
| Método de arrefecimento | Arrefecimento por ar | ||
| Humidade de trabalho | 0 ~ 95% | ||
| Altitude de trabalho | ≤ 6000 m (redução de potência acima de 2000 m) | ||
| Paragem de emergência | Sim (através do botão de paragem de emergência) | ||
| Visor | Ecrã de toque | ||
| Modo de comunicação | RS485, WI-FI, GPRS, Ethernet (protocolo Modbus) | ||
| Dimensões | 2010 * 1060 * 2000 mm | 2800 * 1200 * 2000 mm | 4000 * 1200 * 2000 mm |
| Peso | 1,5 t | 2,5 t | 4 t |
