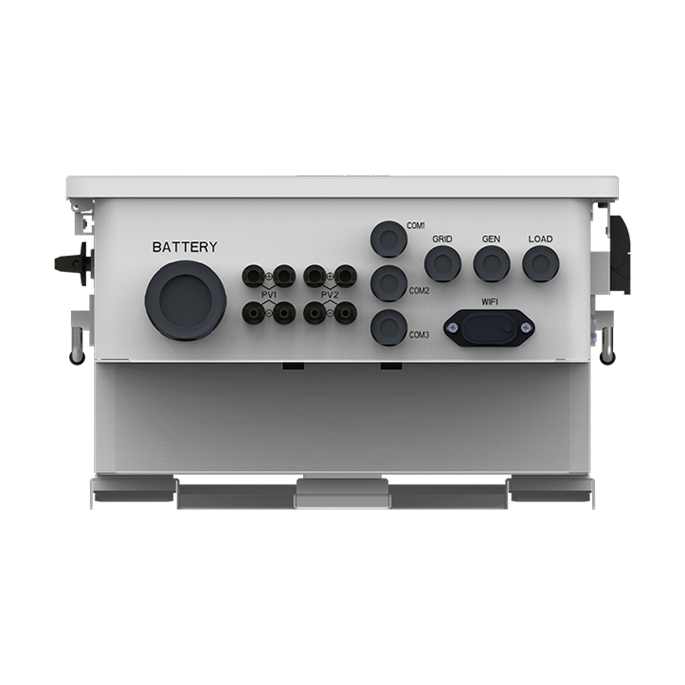

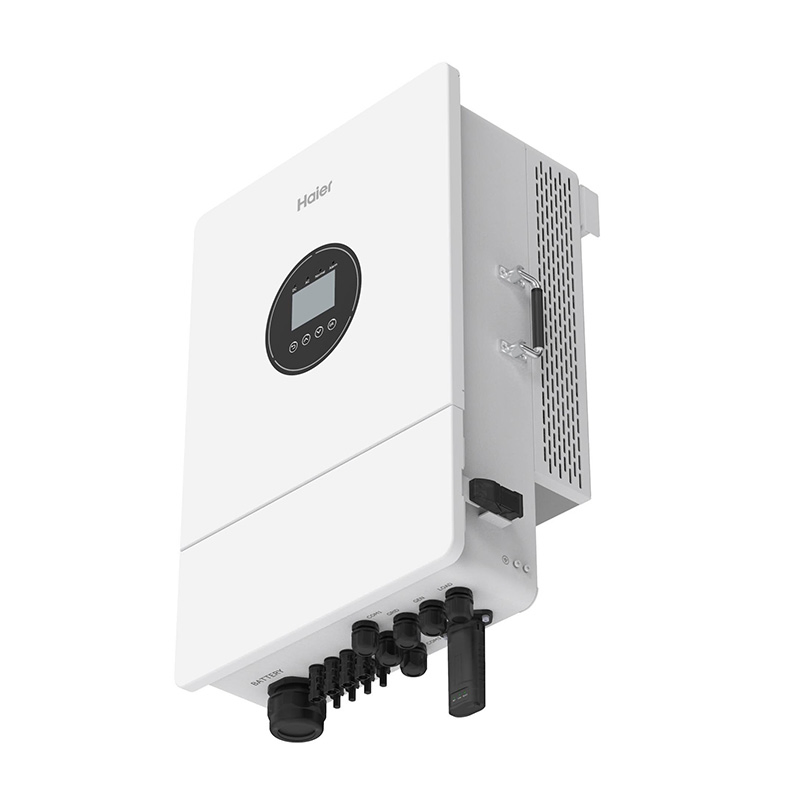

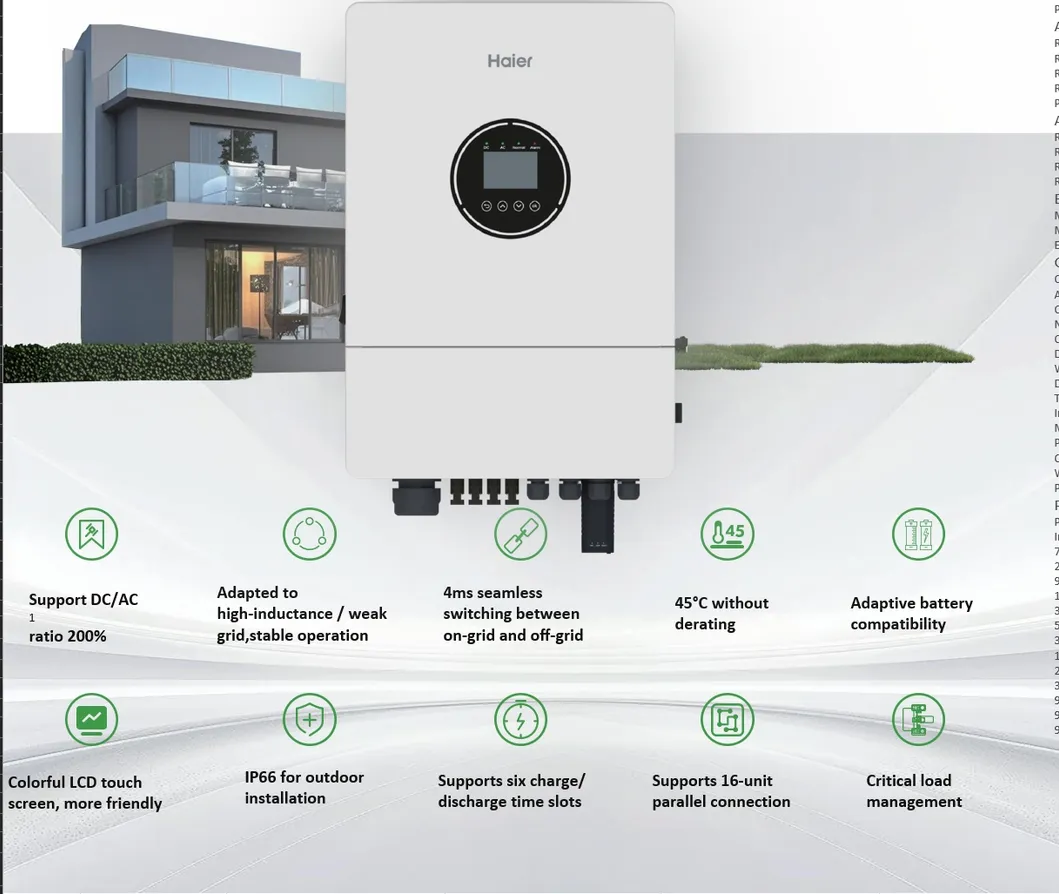

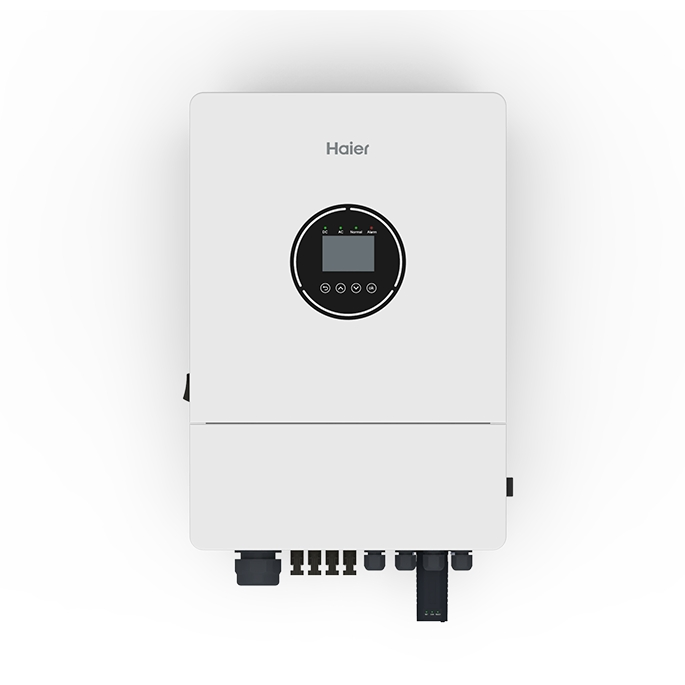

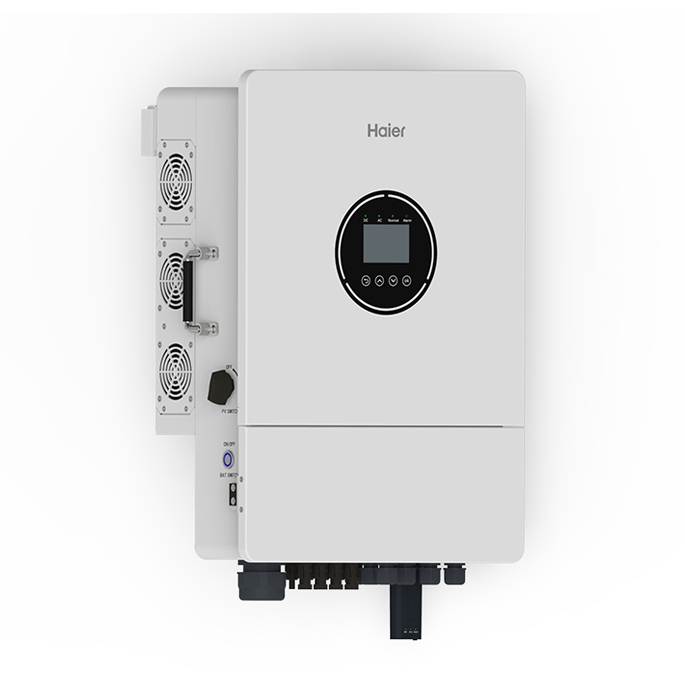

Série P 7 - 10 kW, inversão solar híbrida monofásica, série H1P, 7 - 10 kW, monofásica Inversor solar híbrido
| Modelo | HH1P-7KL-A | HH1P-8KL-A | HH1P-9KL-A | HH1P-10KL-A |
|---|---|---|---|---|
| Dados de entrada de cadeia PV | ||||
| Máx. Potência de entrada (W) | 14000 | 16000 | 18000 | 18000 |
| Máx. Tensão de entrada (V) | 550 | 550 | 550 | 550 |
| Gama de tensão MPPT (V) | 125-425 | 125-425 | 125-425 | 125-425 |
| Gama de tensão MPPT de carga total (V) | 240-425 | 240-425 | 250-425 | 250-425 |
| Tensão de arranque (V) | 100 | 100 | 100 | 100 |
| Tensão de entrada nominal (V) | 370 | 370 | 370 | 370 |
| Máx. Corrente de entrada por MPPT (A) | 18/18 | 18/18 | 18/18 | 18/18 |
| Máx. Corrente de curto-circuito por MPPT (A) | 29/29 | 29/29 | 29/29 | 29/29 |
| Número de MPPT | 2 | 2 | 2 | 2 |
| Número de strings por MPPT | 2/2 | 2/2 | 2/2 | 2/2 |
| Dados de entrada da bateria | ||||
| Tipo de bateria | Iões de lítio/chumbo-ácido | |||
| Tensão nominal da bateria (V) | 48 | 48 | 48 | 48 |
| Gama de tensão da bateria (V) | 40 ~ 60 | |||
| Corrente máxima de carga/descarga (A) | 160 | 190 | 190 | 190 |
| Corrente de sobrecarga de pico (A) | 200 | 237.5 | 237.5 | 237.5 |
| Potência máxima de carga/descarga (W) | 7000 | 8800 | 8800 | 8800 |
| Comunicação | RS485/CAN | |||
| Dados de entrada/saída de CA (na rede) | ||||
| Máx. Potência de entrada (W) | 10500 | 12000 | 13500 | 15000 |
| Potência de saída nominal (W) | 7000 | 8000 | 9000 | 10000 |
| Potência aparente de pico (W) | 13300 (@ 200 ms) | 15200 (@ 200 ms) | 17100 (@ 200 ms) | 19000 (@ 200 ms) |
| Tensão de saída nominal (V) | 230 | 230 | 230 | 230 |
| Frequência nominal (Hz) | 50 | 50 | 50 | 50 |
| Corrente de saída nominal (A) | 30.5 | 35 | 39 | 43.5 |
| Máx. Corrente de entrada/saída (A) | 45.8/30.5 | 52.5/35.0 | 58.5/39.0 | 65.3/43.5 |
| Factor de potência | 1.0 (-0.8 ~ 0.8) | |||
| Dados de saída CA (autónomo) | ||||
| Potência de saída nominal (W) | 7000 | 8000 | 9000 | 10000 |
| Tensão de saída nominal (V) | 230 | 230 | 230 | 230 |
| Frequência nominal (Hz) | 50 | 50 | 50 | 50 |
| Corrente de saída nominal (A) | 30.5 | 35 | 39 | 43.5 |
| Factor de potência | 1.0 (-0.8 ~ 0.8) | |||
| Dados de entrada AC (gerador) | ||||
| Potência de entrada nominal (W) | 7000 | 8000 | 9000 | 10000 |
| Tensão de entrada nominal (V) | 230 | 230 | 230 | 230 |
| Frequência nominal (Hz) | 50 | 50 | 50 | 50 |
| Corrente de entrada nominal (A) | 30.5 | 35 | 39 | 43.5 |
| Eficiência | ||||
| Eficiência MPPT | 99.90% | 99.90% | 99.90% | 99.90% |
| Máx. Eficiência | 97.60% | 97.60% | 97.60% | 97.60% |
| Eficiência europeia | 97.00% | 97.00% | 97.00% | 97.00% |
| Dados gerais | ||||
| Intervalo de temperatura (ºC) | -25 a 60 (Derating 45) | |||
| Humidade | 0-100% | |||
| Altitude (m) | ≤ 2000 (> 2000 Derating) | |||
| Método de arrefecimento | Arrefecimento natural | |||
| Comunicação | WI-FI | |||
| Visor | Ecrã LCD a cores | |||
| Peso (kg) | 30.5 | |||
| Dimensões (L × a × P mm) | 451 × 652 × 243 | |||
| Topologia | Não isolado (PV-AC)/frequência elevada isolada (lado da bateria) | |||
| Proteção contra entrada de ar | IP66 | |||
| Método de montagem | Montado na parede | |||
| Classe de protecção | Classe I | |||
| Categoria de sobretensão | OVC III (AC MAIN), OVC II (PV) | |||
| Garantia | 5 anos | |||
| Unidades paralelas | 1 | |||
| Proteção e Certificações e padrões | ||||
| Integrado | Proteção contra Lightning de entrada PV/proteção contra aterragem/circuito de corrente contínua (DC) Disjuntor/Entrada de cadeia PV proteção/isolamento contra polaridade inversa Detecção de resistências/Unidade de monitorização de corrente residual/corrente excessiva de saída Protecção/saída Protecção contra curto-circuito/Protecção contra sobretensão de saída | |||
| Segurança EMC/padrão | EN61000-6-1, EN61000-6-3 | |||
| Regulação da grelha | NRS2017, IEC61683, IEC62116, IEC61727 | |||
