| ITEM | Modelo | SUB-D-E3024 | SUB-D-3624 | SUB-D-6248 | SUB-D-11048 | SUB-D-6248GP | SUB-D-11048GP |
|---|---|---|---|---|---|---|---|
| ENTRADA | POTÊNCIA NOMINAL | 3 KW | 3,6KW | 6,2KW | 11 KW | 6,2KW | 11 KW |
| Tensão | 220 / 230 / 240 V CA | ||||||
| Gama de tensão seleccionável | 170 V CA ± 3 V (para computadores pessoais) | ||||||
| 90 V CA ± 3 V (para aparelhos domésticos) | |||||||
| Intervalo de frequência | 50 Hz/60 Hz (detecção automática) | ||||||
| SAÍDA | Tensão | 220 / 230 / 240 V CA ± 5% (modo Bat) | |||||
| Potência de oscilação | 2 vezes a potência nominal durante 5 segundos | ||||||
| Proteção contra sobrecarga | 21s @ 105% ~ 150% de carga; 11s @ 150% ~ 200% de carga; 400ms @ > 200% de carga | ||||||
| Eficiência, PV para INV. | 97% (Pico) | ||||||
| Eficiência, bateria para INV. | 94% (Pico) | ||||||
| Tempo de transferência | 10 ms (para computadores pessoais); 20 ms (para aparelhos domésticos) | ||||||
| Forma de onda | Onda sinusoidal pura | ||||||
| Extensão paralela | inviável | inviável | inviável | inviável | Máx. 9PCS | Máx. 9PCS | |
| LIGAÇÃO DA GRELHA DE SAÍDA | Tensão de saída | NÃO | 220 / 230 / 240 V CA | ||||
| Gama de tensão da grelha | NÃO | 195 V CA | |||||
| Intervalo de frequência da grelha | NÃO | 49 - 51 ± 1 Hz ou 59 - 61 ± 1 Hz | |||||
| Corrente de saída | NÃO | 269A | 47,8A | ||||
| Intervalo do factor de potência | NÃO | > 0.99 | |||||
| Eficiência de conversão | NÃO | 98% | |||||
| BATERIA E CARREGADOR DE CA | Tensão da bateria | 24 V CC | 48 V CC | ||||
| Tensão de carregamento constante (ajustável) | 28,2 V CC | 56,4 V CC | |||||
| Tensão de carga flutuante (ajustável) | 27 V CC | 54 V CC | |||||
| Proteção contra sobrecarga | 33 V CC | 63 V CC | |||||
| Corrente de carga (máx.) | 60 A. | 80 A | 80 A | 150 A. | 80 A | 150 A. | |
| CARREGADOR SOLAR | Potência de matriz PV (máx.) | 3 KW | 4.2KW | 6,2KW | 2 * 5,5KW | 6,2KW | 2 * 5,5KW |
| Intervalo MPPT | 50 ~ 500 VCC | 150 ~ 500 VCC | |||||
| Intervalo de trabalho PV | 300 ~ 400 V CC | ||||||
| Tensão da matriz PV (máx.) | 500 V CC | ||||||
| Corrente de entrada PV máx | 18A | 18A | 18A | 18A/18A | 18A | 18A/18A | |
| Corrente de carga PV máx | 60 A. | 100 A. | 100 A. | 150 A. | 100 A. | 150 A. | |
| Corrente de carga máxima | 100A, AC e Solar ajustáveis | 120 a, AC e Solar ajustáveis | 150 a, AC e Solar ajustáveis | 120 a, AC e Solar ajustáveis | 150 a, AC e Solar ajustáveis | ||
| Visor | LCD | Entrada/saída V/HZ; carga %, VA/W; sobrecarga; Bat % VDC; Tipo de bateria; PV1/PV2 V/WH; corrente de carga/descarga; Configuração; Código de avaria e Aviso; modo de funcionamento | |||||
| LED | AC/INV: Luz verde ligada fixa – a saída é alimentada por corrente eléctrica; intermitente – a saída é alimentada por energia solar CARREGAR: Luz verde fixa – bateria totalmente carregada; intermitente – bateria a carregar AVARIA: Luz vermelha acesa – avaria no inversor; intermitente – aquecimento do inversor |
||||||
| Parâmetro de configuração/ajuste | Alimentação solar/energia elétrica/prioridade da bateria, corrente de carga unida, amplificador de carga CA, gama de entrada CA, VAC HZ, VDC de volta à alimentação elétrica, VDC de volta ao modo Bat, seleção da fonte de carga, alarme ligado desligado, desvio de sobrecarga, carga em massa/flutuante VDC, BAT Low Cut VDC (VDC de corte baixo), carga de equalização VDC/mins/Days (VDC/min/dias) | ||||||
| Modo de funcionamento de saída | Prioridade de utilitários Uower | predefinição. Prioridade de energia elétrica, Solar e bateria como reserva quando a energia elétrica não está disponível | |||||
| Prioridade solar (MODO SECUNDÁRIO) | prioridade de energia solar, suplemento de energia elétrica para carregar quando a energia solar não é suficiente, não está disponível, suplemento de bateria para carregar. Trabalhar durante o dia sem Bat | ||||||
| Prioridade SBU | Prioridade à energia solar, quando a energia solar não é suficiente, a bateria deve ser suplementar. Quando a energia da bateria não é suficiente, a energia elétrica deve ser carregada. Trabalhar durante o dia sem Bat | ||||||
| AMBIENTE DE FUNCIONAMENTO | Humidade | 20% a 95% de humidade relativa (sem condensação) | |||||
| Altitude | Não mais de 1000 m, lf 1000 m <, a potência de taxa irá baixar, máx. 4000 m, consulte lEC62040 | ||||||
| Ruído | ≤ 50 db | ||||||
| Temperatura de funcionamento | - 10 ° C - 50 ° C | ||||||
| Temperatura de armazenamento | – 15 ° C - 60 ° C | ||||||

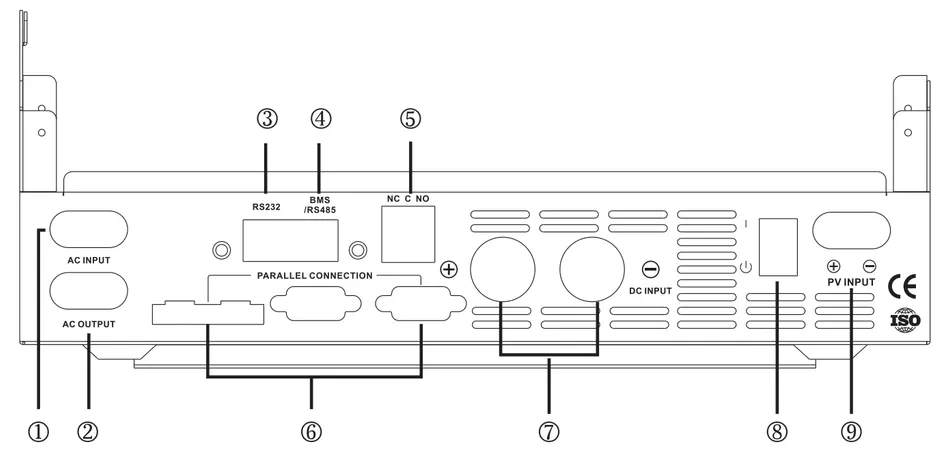

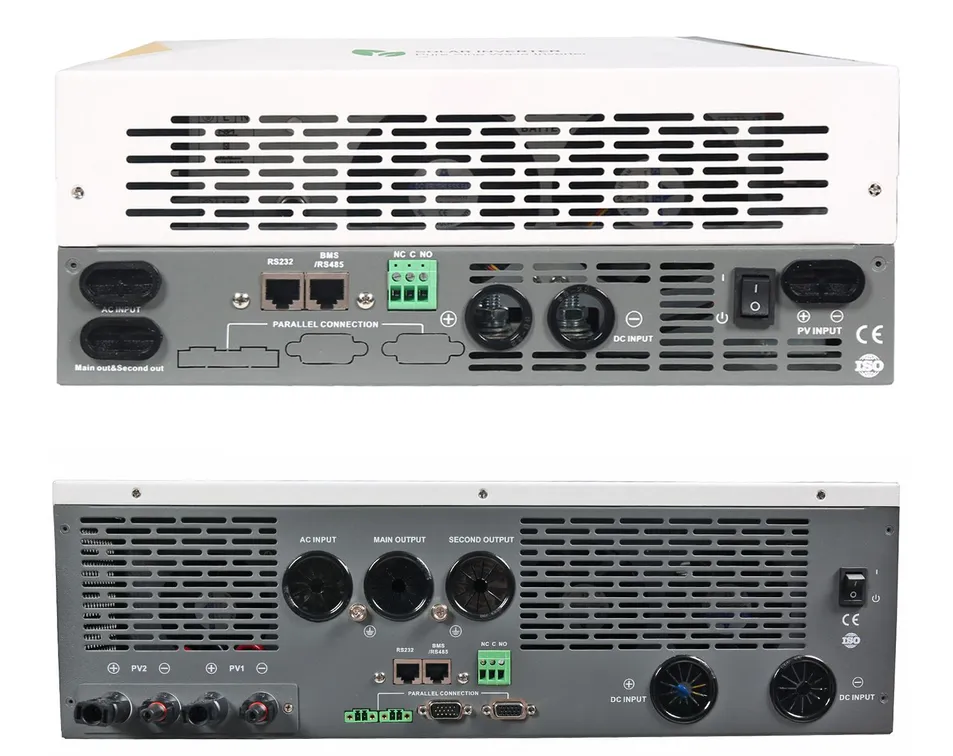

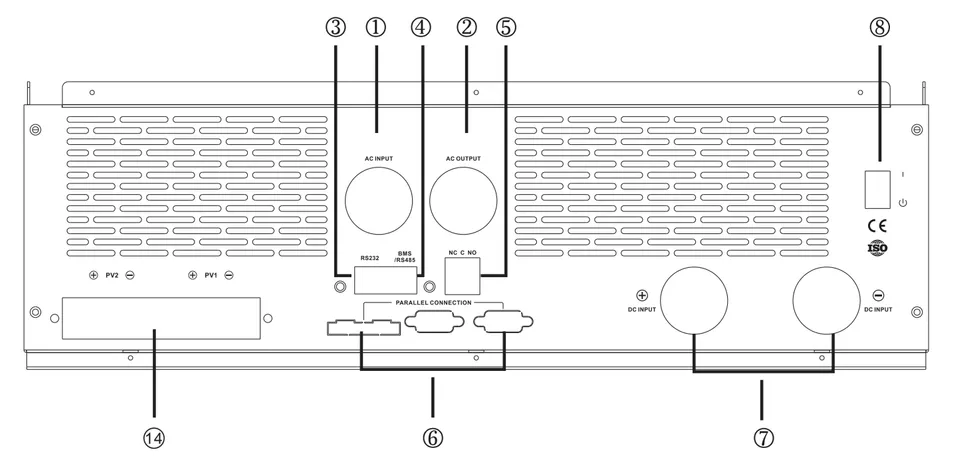

| Interface de comunicação | N/D | RS232; BMS/RS485; ficha WIFI; contacto seco; porta paralela para 6,2KW/11KW | |||||
| Tamanho do produto | L * L * A | 495 * 312 * 146 | 570 * 500 * 148 | 495 * 312 * 146 | 570 * 500 * 148 | ||
| Peso líquido (kg) | Kg | 9.13 | 10.52 | 10.79 | 18.99 | 10.79 | 18.99 |
| Tamanho da caixa | L * L * A | 565 * 385 * 195 | 708 * 570 * 241 | 565 * 385 * 195 | 708 * 570 * 241 | ||
| Peso da caixa | Kg | 10.35 | 11.84 | 12.42 | 22.21 | 12.42 | 22.21 |
| OBSERVAÇÃO | Ligação DA grelha DO SUB-GP e paralela | ||||||
Sim, este inversor foi concebido com uma tecnologia avançada que permite o seu funcionamento e fornecimento de energia diretamente a partir dos painéis solares durante o dia, mesmo sem uma bateria ligada.

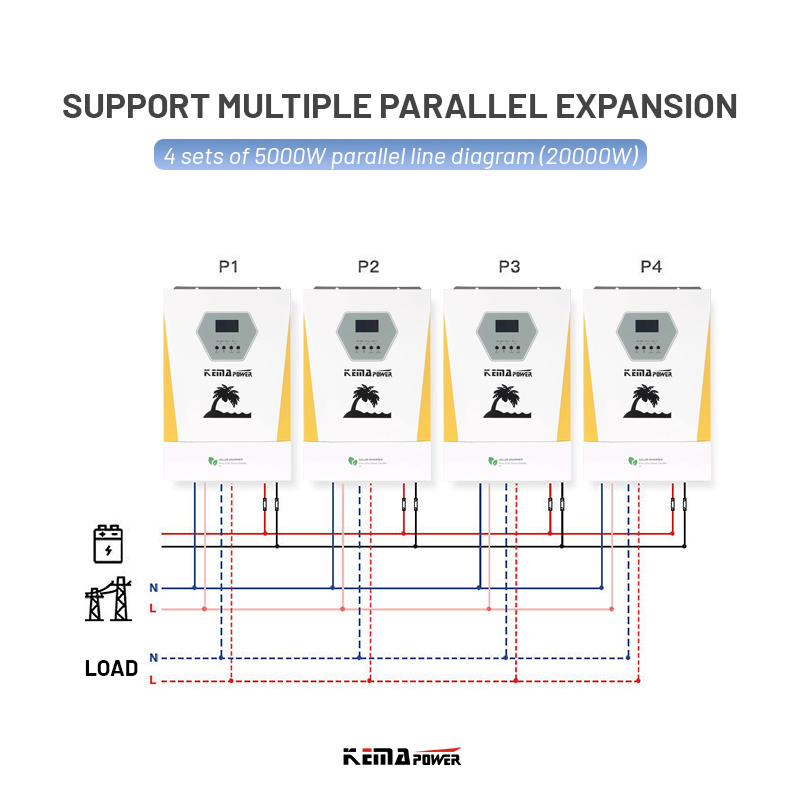

Os modelos de 6,2KW e 11KW suportam a função de ligação paralela, permitindo expandir o sistema ligando até um máximo de 9 unidades em simultâneo.
O inversor possui corrente e tensão de carga ajustáveis, sendo totalmente compatível com baterias de chumbo-ácido convencionais e baterias de lítio modernas, incluindo a função de ativação do lítio.

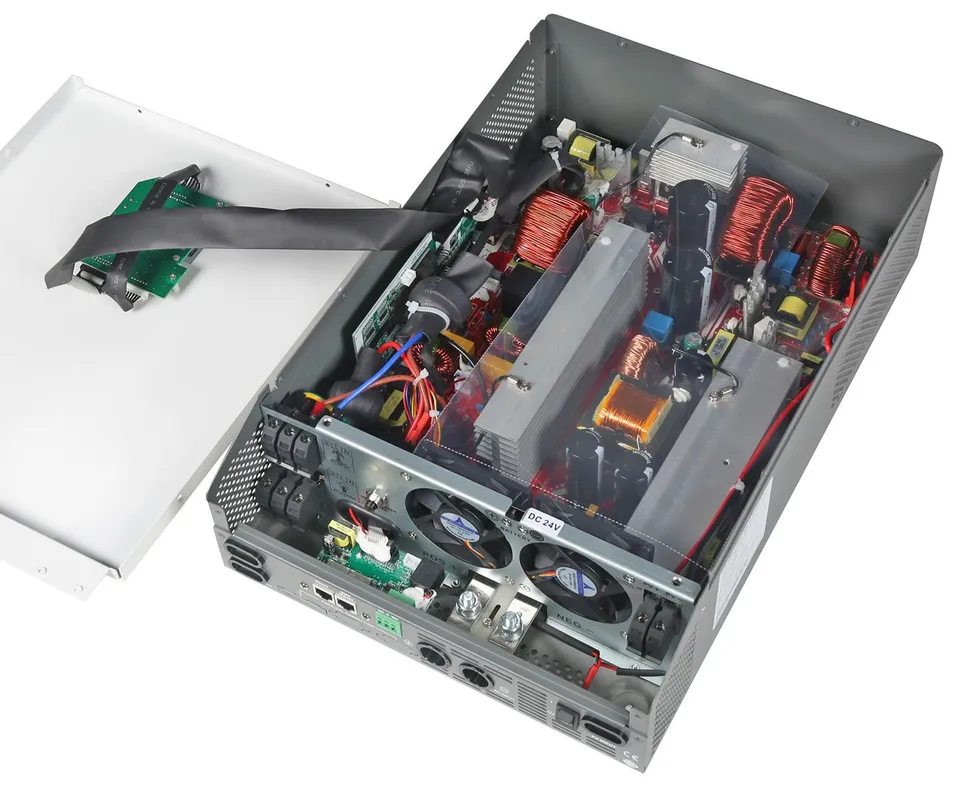

O design 3 em 1 integra três componentes essenciais num único equipamento compacto: um inversor de onda senoidal pura de alta eficiência, um controlador de carga solar MPPT e um carregador de bateria CA inteligente.

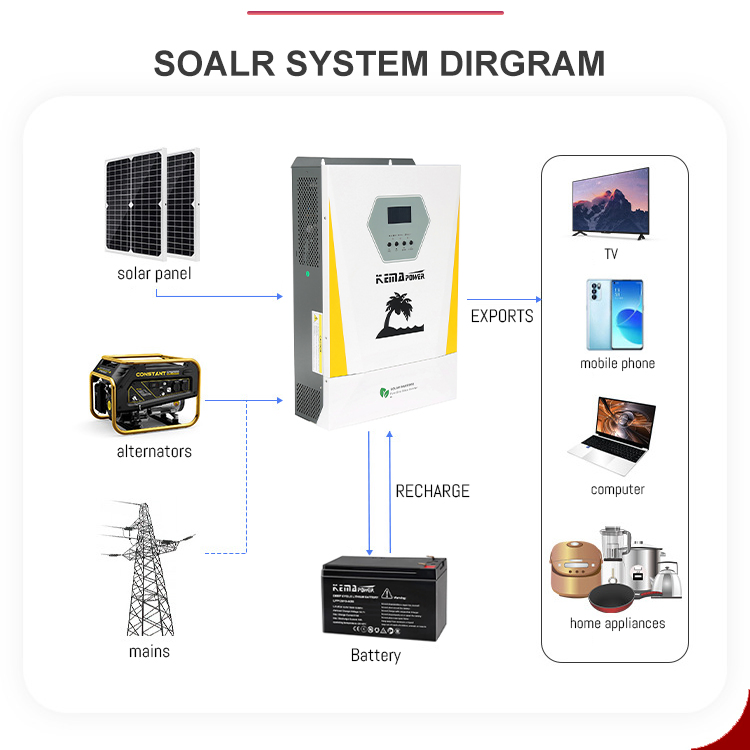

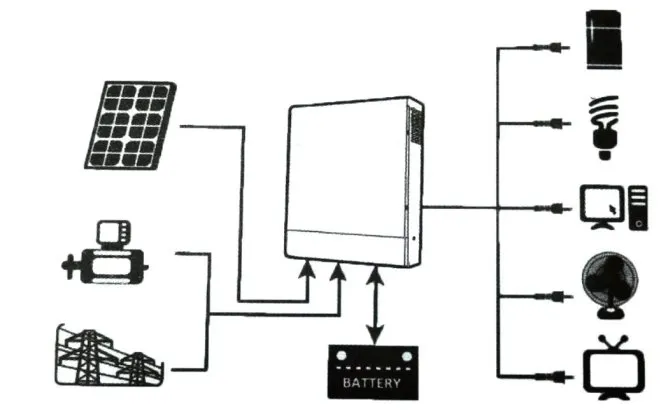

O utilizador pode definir as preferências de fornecimento de energia conforme as suas necessidades, escolhendo entre a prioridade Solar, prioridade da Rede Elétrica (Utility) ou o modo SBU (Solar-Bateria-Rede complementares).
O inversor SUB-D inclui sistemas avançados de proteção contra sobrecargas, temperaturas excessivas, curto-circuitos na saída, alertas de bateria fraca e proteção contra a ligação com polaridade inversa da bateria.
