Características:
O inversor bidireccional não só pode converter a alimentação CC em corrente CA, como também pode inverter a alimentação CA para corrente CC. O inversor bidireccional controla principalmente o carregamento e a descarga da bateria, ao mesmo tempo que é o equipamento de controlo principal.
Pode ser aplicado no sistema de alimentação de ligação à rede que tem o requisito de função de armazenamento de energia. O sistema de armazenamento de energia destina-se à carga emergente ou a um carregamento de carga importante. Pode ser combinado com o inversor de cadeia e, em seguida, construir o sistema de alimentação PV separado.
| Modo | XYH-3000T | XYH-5000T | XYH-6000T | XYH-8000T | XYH-10000T | XYH-15000T | XYH-20000T |
|---|---|---|---|---|---|---|---|
| Potência nominal | 3 kw | 5 kw | 6 kw | 8 kw | 10 kw | 15 kw | 20 kw |
| Corrente de descarga máx | 81.7A | 136A | 163A | 109A | 136A | 163A | 136A |
| Tensão de entrada da bateria | 48 V | 48 V | 48 V | 96 V | 96 V | 120 V | 192 V |
| Tensão AC da grelha de entrada | 380 / 400 / 415Vac 50 / 60hz | ||||||
| Tensão CA de saída | Trifásica 380 / 400 / 415Vac | ||||||
| Corrente de saída | 4.5A * 3 | 7,6A * 3 | 9A * 3 | 12A * 3 | 15 A * 3 | 23 A * 3 | 30 A * 3 |
| Tamanho (L * C * a) mm | 350 * 600 * 650 | 350 * 600 * 650 | 350 * 600 * 650 | 400 * 700 * 740 | 400 * 700 * 740 | 400 * 700 * 740 | 400 * 700 * 850 |
| Peso (kg) | 73 | 83 | 90 | 100 | 125 | 143 | 150 |
| Dados gerais | |||||||
| Tempo de conversão | 20 ms ~ 1 s | ||||||
| Forma de onda de saída | Onda sinusoidal pura | ||||||
| THD | Carga linear < 3%; carga não linear < 5% | ||||||
| Eficiência de inversão | > 90% | ||||||
| Método de arrefecimento | Arrefecimento por ar forçado | ||||||
| Modo | XYH-30000T | XYH-50000T | XYH-60000T | XYH-80000T | XYH-100000T | XYH-150000T | XYH-200000T |
|---|---|---|---|---|---|---|---|
| Potência nominal | 30 kw | 50 kw | 60 kw | 80 kw | 100 kw | 150 kw | 200 kw |
| Corrente de descarga máx | 163A | 182A | 206A | 213A | 266A | 399A | 531A |
| Tensão de entrada da bateria | 240 V | 360 V | 384 V | 384 V | 384 V | 384 V | 384 V |
| Tensão AC da grelha de entrada | 380 / 400 / 415Vac 50 / 60hz | ||||||
| Tensão CA de saída | Trifásica 380 / 400 / 415Vac | ||||||
| Corrente de saída | 45A * 3 | 75A * 3 | 91A * 3 | 121A * 3 | 151A * 3 | 227A * 3 | 303A * 3 |
| Tamanho (L * C * a) mm | 600 * 700 * 1360 | 600 * 800 * 1800 | 600 * 800 * 1800 | 700 * 800 * 1960 | 700 * 800 * 1960 | 700 * 800 * 2200 | 800 * 1000 * 2200 |
| Peso (kg) | 298 | 380 | 390 | 470 | 578 | 700 | 1400 |

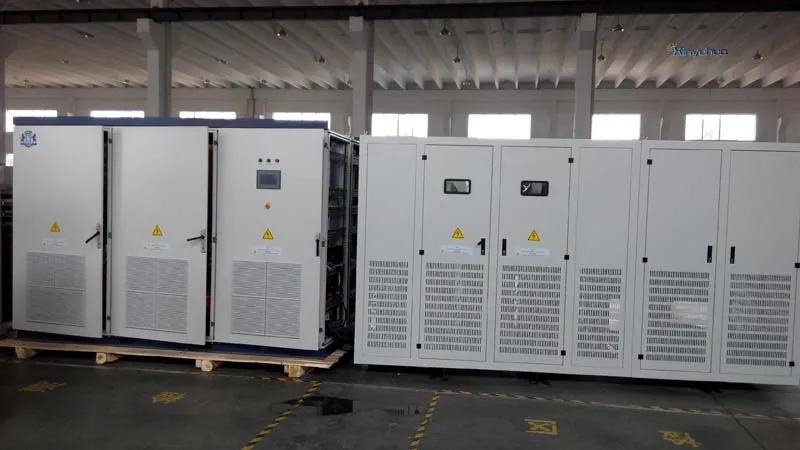

| Modelo | 300KS | 500KS | 800KS | 1000KS | 1500KS | 3000KS |
|---|---|---|---|---|---|---|
| Tensão nominal de entrada (Vcc) | 480 | |||||
| Corrente nominal de entrada (A) | 694 | 1157 | 1851 | 2314 | 3437 | 6875 |
| Capacidade de potência (KW) | 300 | 500 | 800 | 1000 | 1500 | 3000 |
| Corrente nominal de saída (A) | 455.8 | 759.7 | 1215.5 | 1519.4 | 2279 | 4558 |
| Eficiência invertida | 95% | |||||
O inversor bidireccional não só pode converter a alimentação CC em corrente CA, como também pode inverter a alimentação CA para corrente CC. O inversor bidireccional controla principalmente o carregamento e a descarga da bateria, ao mesmo tempo que é o equipamento de controlo principal. O inversor bidireccional pode ser aplicado no sistema de alimentação de ligação à rede que tem o requisito de função de armazenamento de energia.

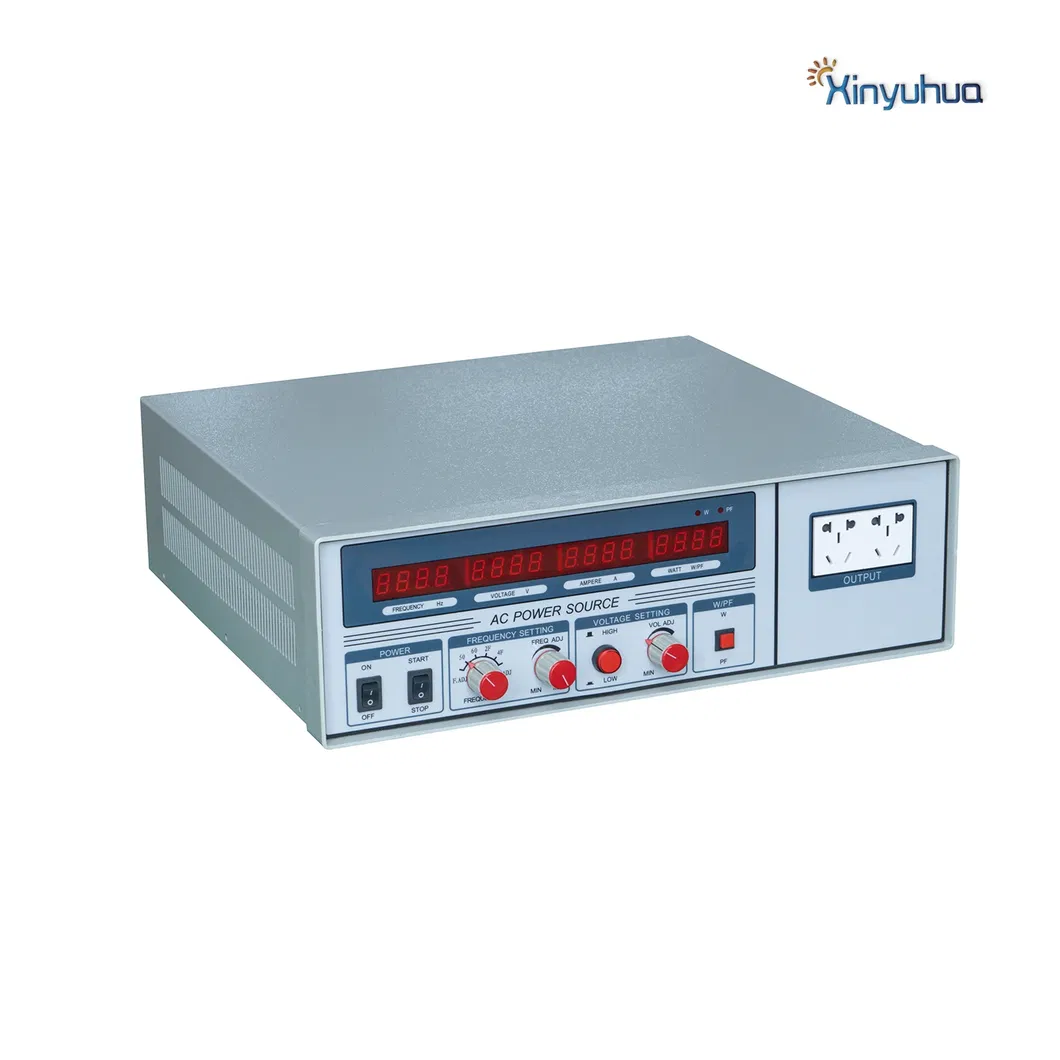

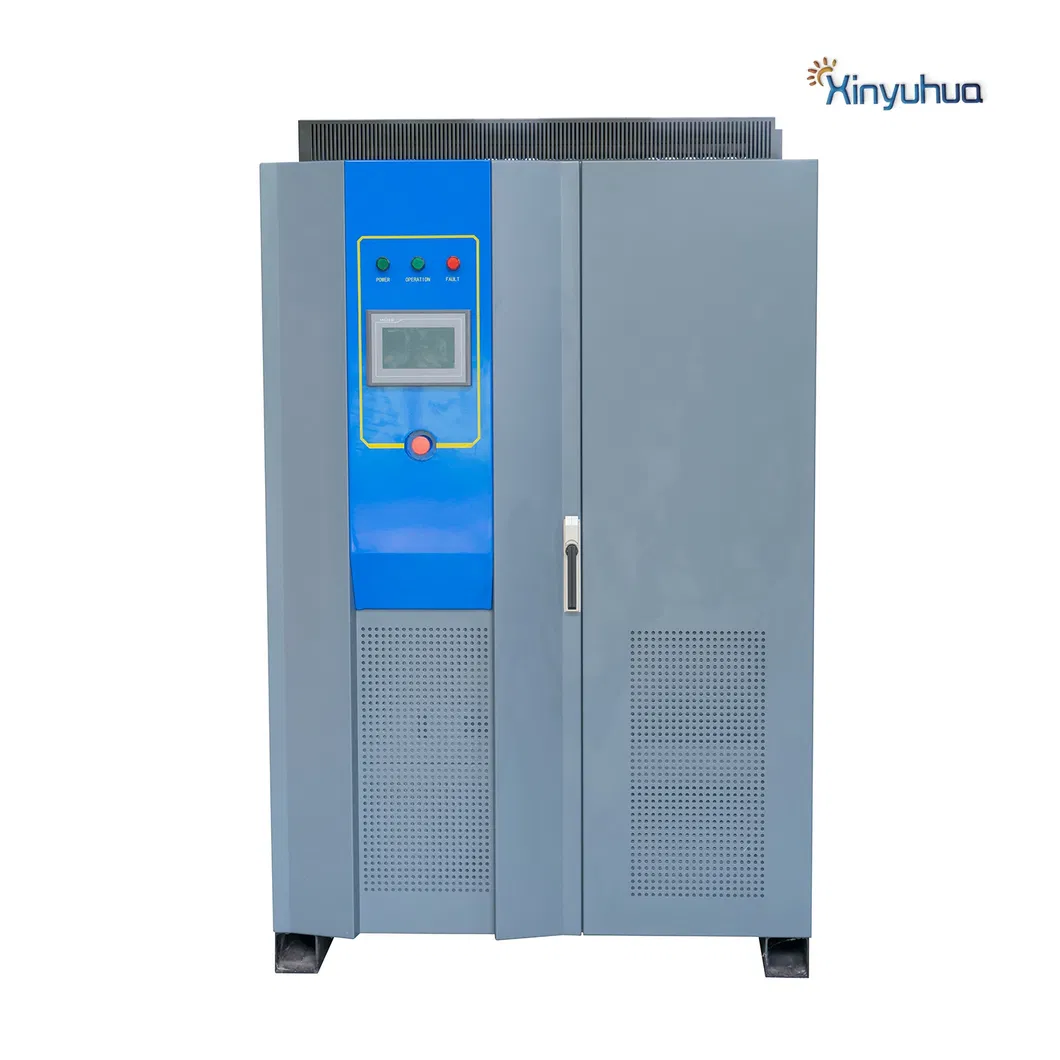

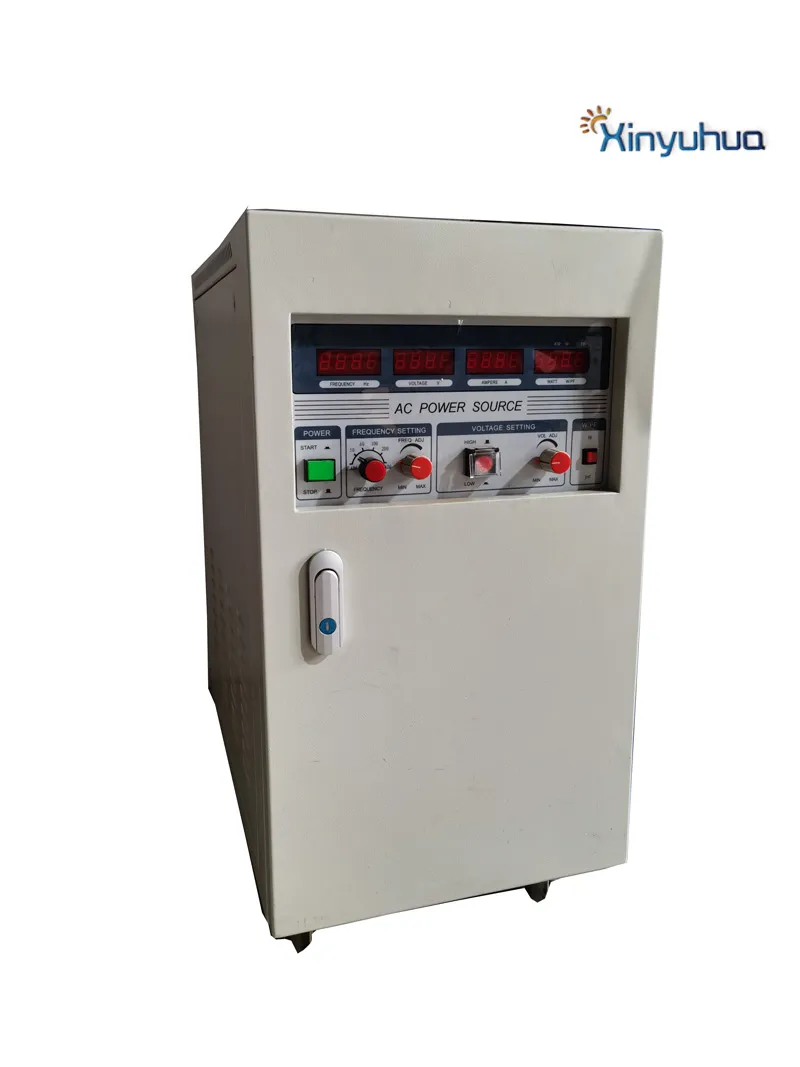

A fonte de alimentação da série AC60 muda a alimentação elétrica para a tensão e frequência necessárias através do circuito de conversão de energia. A sua principal característica é fornecer potência de onda sinusoidal pura e estável, distorção harmónica baixa, frequência de elevada estabilidade e regulação.

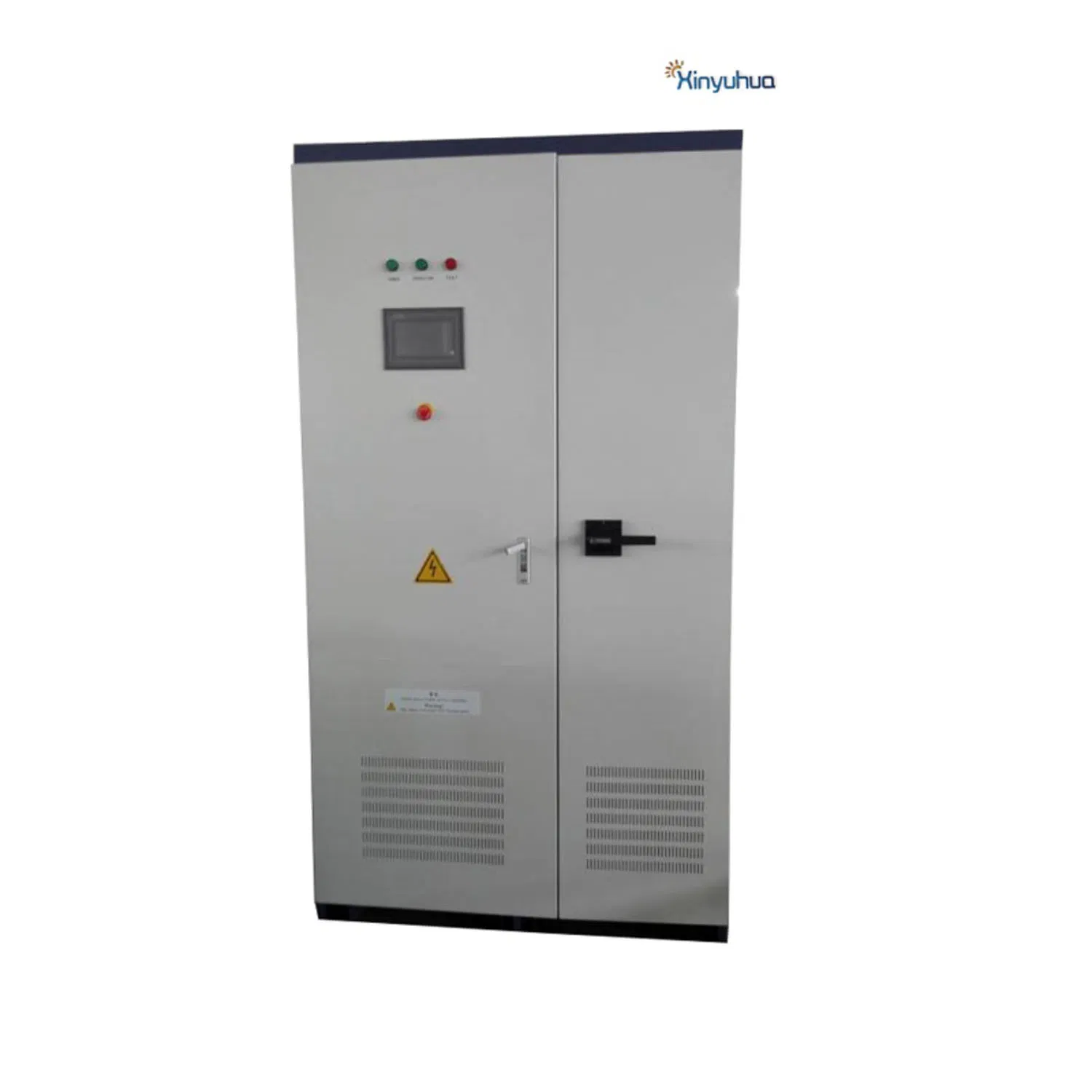

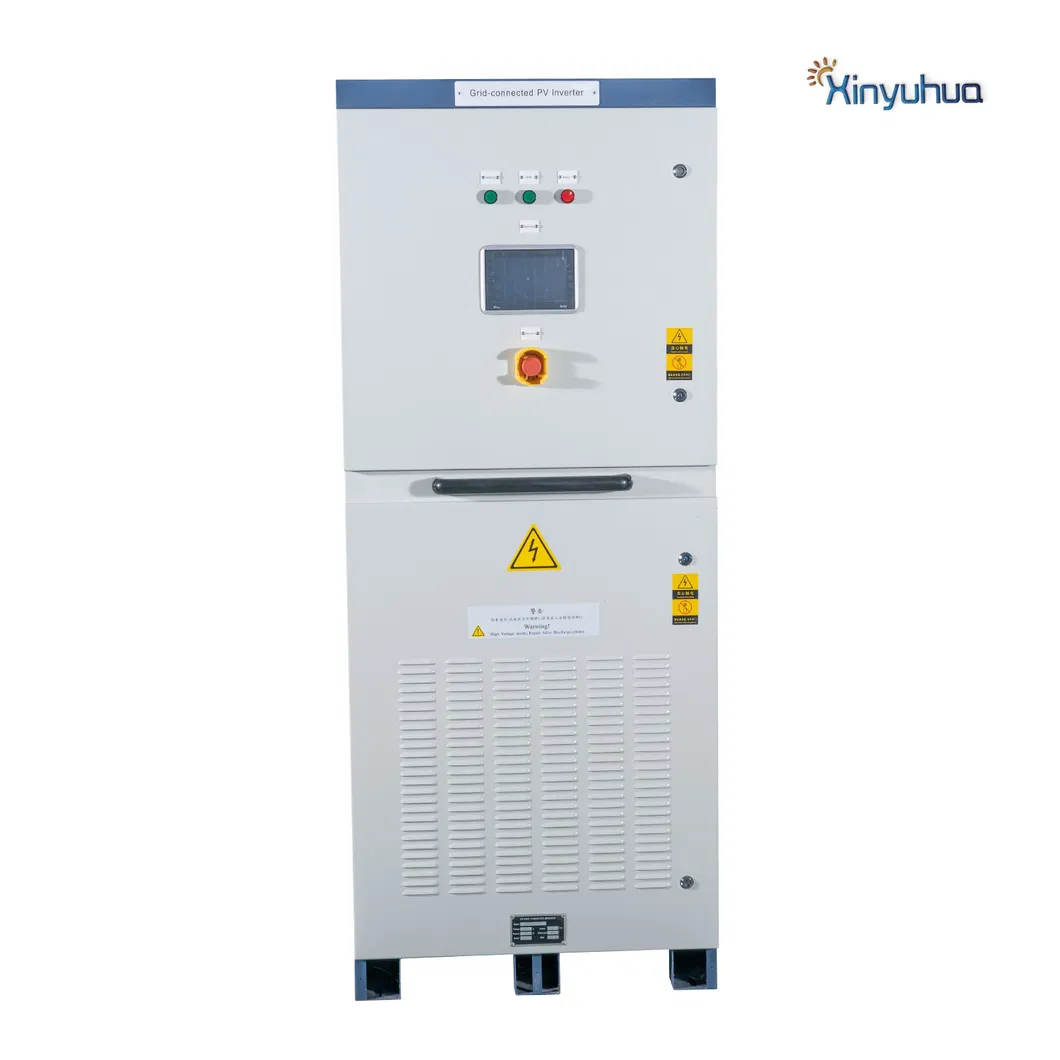

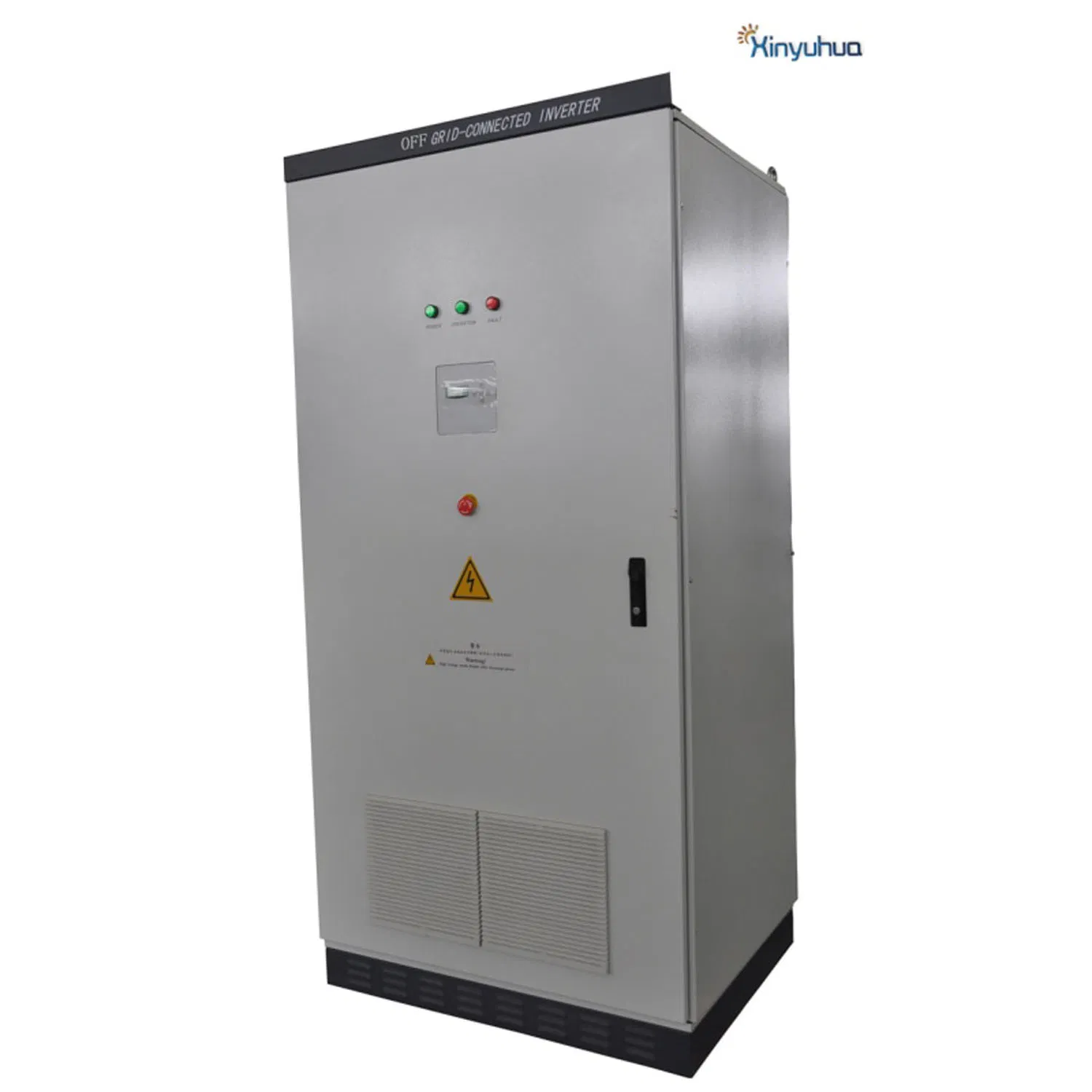

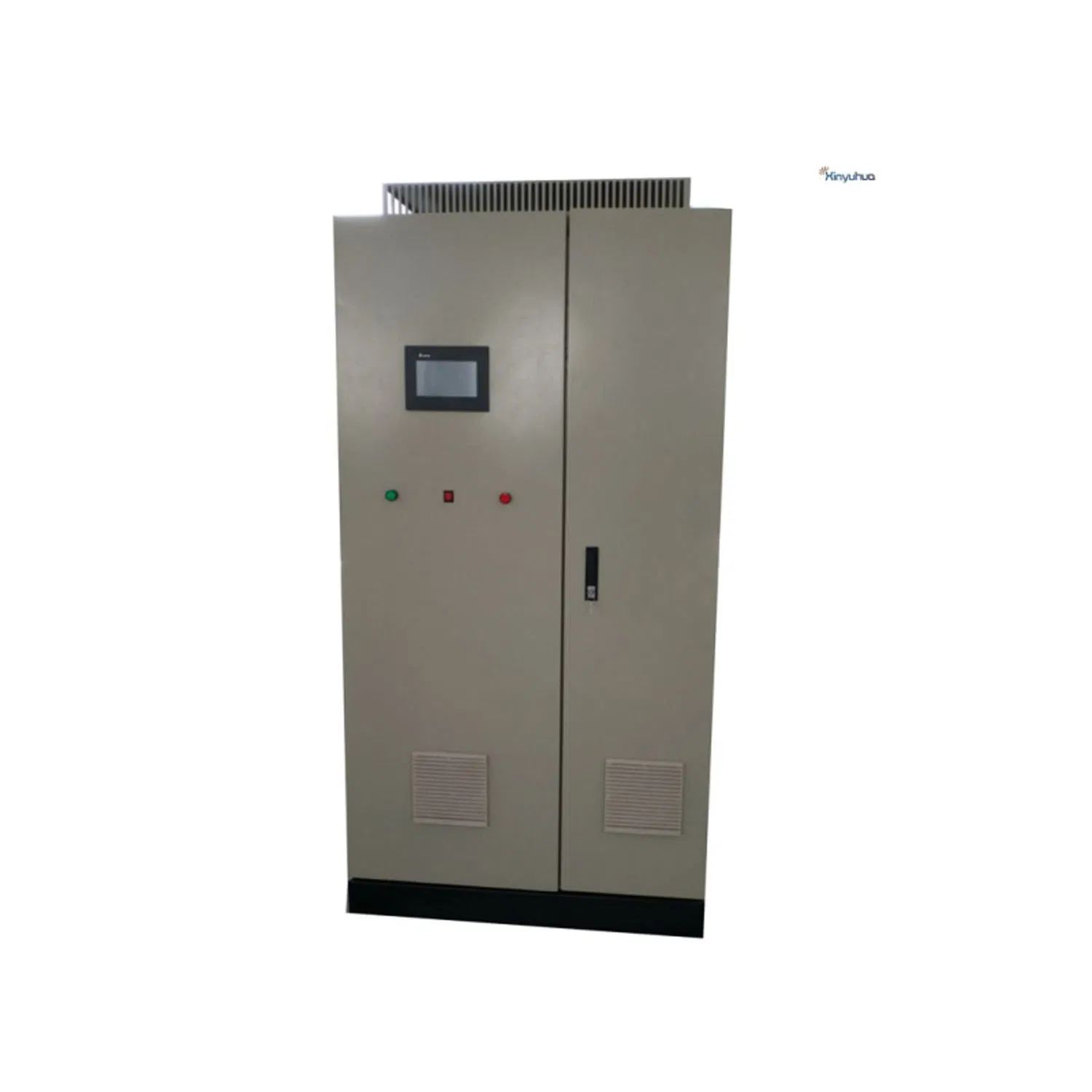

Ligar/desligar o inversor solar híbrido não só pode alimentar a rede, como também armazenar energia PV na bateria e alimentar directamente as cargas. Oferece carregador solar/controlador MPPT e carregador de bateria para disponibilizar suporte de energia ininterrupta.
O circuito principal adota o chip DSP da TI e módulos Infineon IGBT. A parte da saída de rede possui transformador de isolamento seguro e confiável.
O AFE adota a tecnologia de controle digital total da Infineon. O produto destina-se principalmente a testes de motores, acesso ao barramento CC na plataforma de teste e alimentação ao inversor com função de conversão bidirecional.

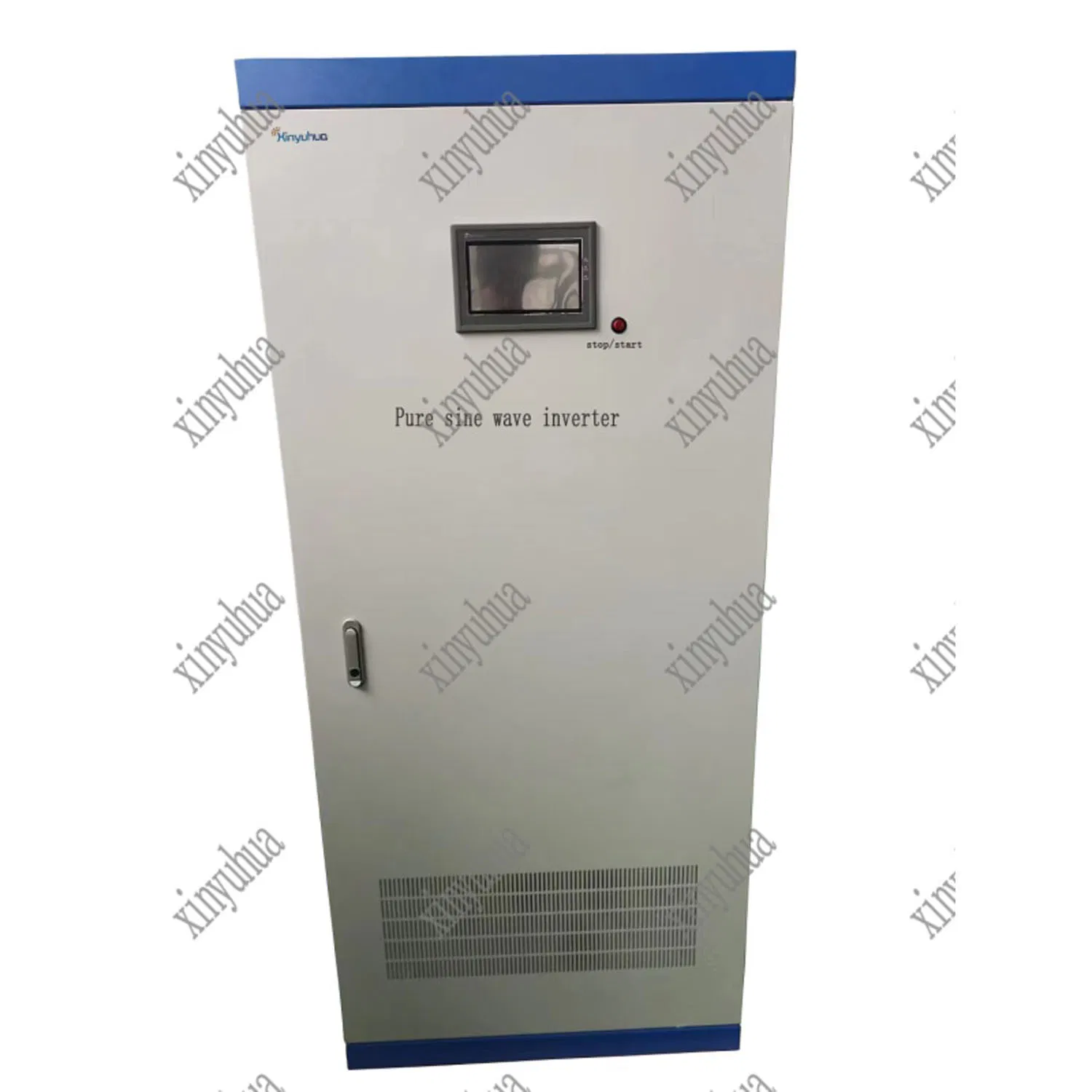

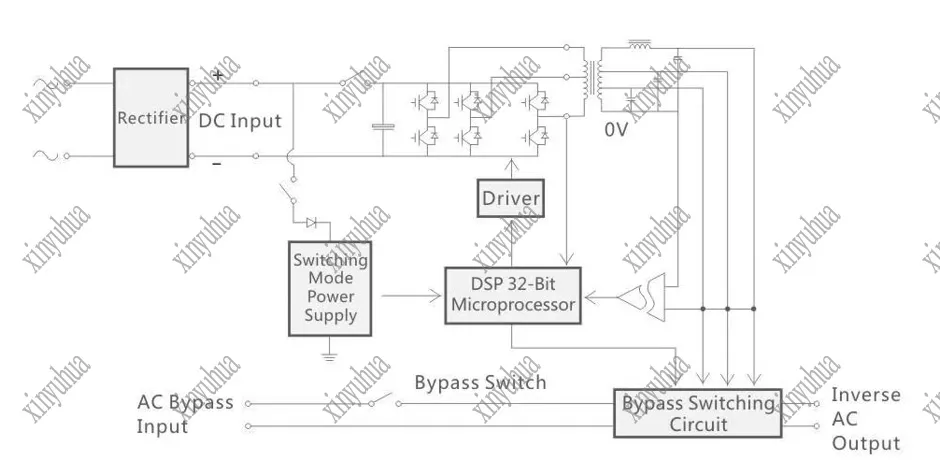

Adota a tecnologia de inversor de alta frequência SPWM IGBT com estrutura interna AC-DC-AC para eliminar completamente a interferência da rede elétrica.

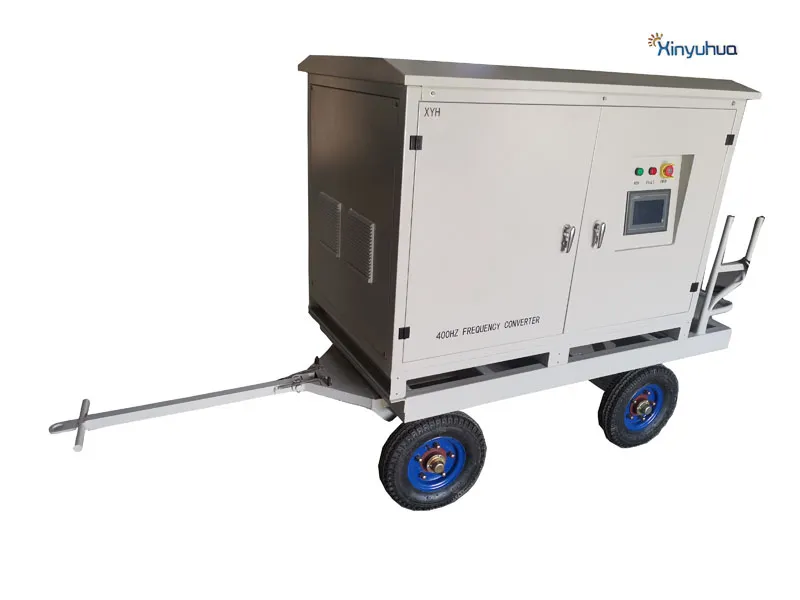

Esta série de produtos adota tecnologia de comutação eletrônica de alta frequência para o fornecimento de potência DC de 28,5V para equipamentos elétricos militares e aeronáuticos.

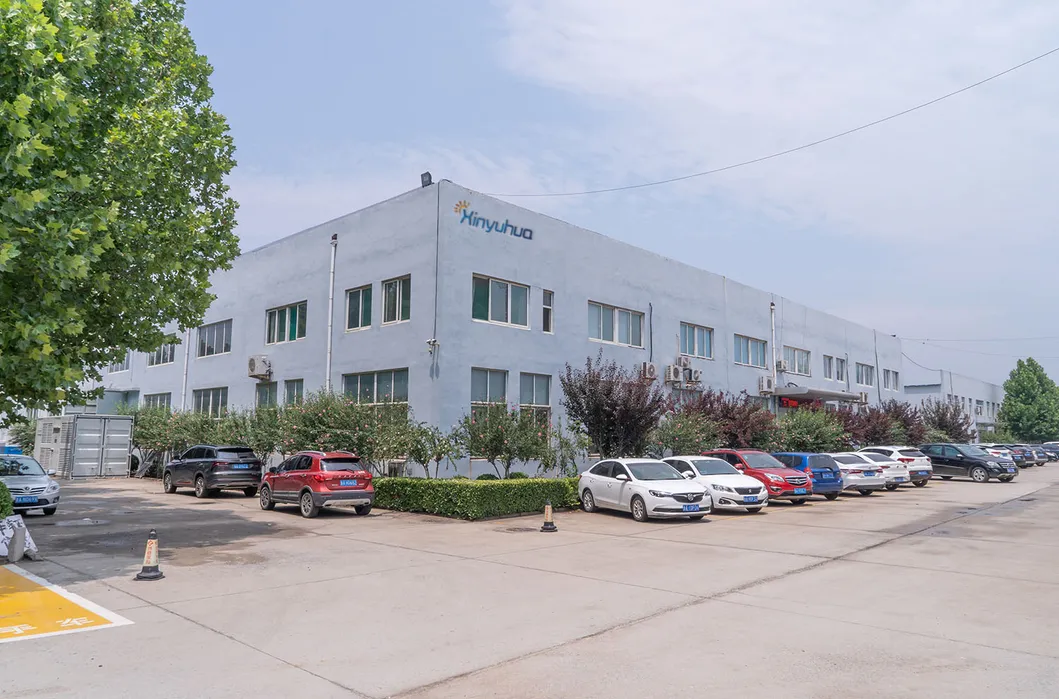

A nossa empresa de tecnologia energética agarrou firmemente a direção de "economia de baixo carbono e desenvolvimento verde", tomando a construção de uma empresa de primeira classe de nova energia como o seu principal objetivo estratégico. Esforçamo-nos para contribuir com energia limpa, melhorar a estrutura de poder e cumprir plenamente com a responsabilidade social.
