| Função básica |
Sistema de controlo |
Alto desempenho da tecnologia de controle de vetor atual para se obter motor assíncrono |
| Desempenho da unidade |
Condução de elevada eficiência para motor de indução |
| Frequência máxima |
0 ~ 500 Hz |
| Frequência portadora |
0,8k ~ 8kHz; a frequência portadora será ajustada automaticamente de acordo com as características de carga |
| Resolução da frequência de entrada |
Definição digital: 0,01 Hz
Definição analógica: Frequência máxima × 0.025% |
| Modo de controlo |
Controlo vectorial em circuito aberto (SVC)
Controle de vetor de ciclo fechado (CVF)
Controlo V/F. |
| Binário inicial |
Tipo G: 0,5Hz/150% (SVC); 0Hz/180% (CVF) |
| Gama de velocidades |
1: 100 (SVC) |
Gama de velocidades |
| Precisão de estabilização de velocidade |
± 0.5% (SVC) |
Precisão de estabilização de velocidade |
| Precisão do controlo de binário |
± 5% (CVF) |
| Capacidade de sobrecarga |
Tipo G: Corrente nominal 150% -1 minuto, corrente nominal 180% -3 segundos; |
| Aumento de binário |
Função de aumento automático do binário; aumento manual do binário de 0.1% ~ 30.0% |
| V/curva Fve |
Linear V/F, Multi-ponto V/F Square |
| Separação V/F |
De 2 formas: Separação, semi-separação |
| ACC. /deccurve |
Modo de aceleração e desaceleração em linha recta ou curva S. Quatro tipos de tempo de aceleração e desaceleração. Aceleração e intervalo de tempo de desaceleração entre 0,0s e 6500.0s |
| Travão DC |
Frequência de travagem DC: 0,00 Hz até à frequência máxima, tempo de travagem: 0.0sto36,0 e brake currentvalue: 0.0% a 100.0%. |
| Controlo de corrida |
Intervalo de frequência de corrida: 0,00 Hz ~ 50,00 Hz. Jog tempo de aceleração/desaceleração 0,0s ~ 6500.0s. |
| PLC simples e velocidade MS em execução |
Pode realizar até 16 segmentos de velocidade através do PLC incorporado ou terminal de controlo. |
| PID incorporado |
É fácil realizar o sistema de controlo de circuito fechado controlado por processo |
| Regulação automática da tensão (AVR) |
Tensão de saída automática do Itcankeepinconstantesda mudança da tensão de rede. |
| Excesso de tensão/corrente máxima controlo |
Itcanlimittherunning tensão/corrente automática e evitar sobretensão/corrente tropeçar durante o processo de corrida |
| Limite de corrente rápido |
Minaresfalha de corrente excessiva, protecçãodo funcionamento normal do inversor |
| Personalizado |
Paragem instantânea sem paragem |
Quando a alimentação instantânea é desligada, a redução de tensão é compensada através da energia de retorno de carga, o que pode fazer com que o inversor continue a funcionar num curto período de tempo. |
| Limite de corrente rápido |
Para evitar falhas frequentes de sobrecorrente no inversor. |
| E/S virtual |
5 grupos de DI virtual, FAZEM para realizar o controle lógico simples |
| Controlo da distribuição |
Função de controlo de temporização: Definir intervalo de tempo 0 min ~ 6500.0 min |
| Interruptor de vários motores |
2 grupos de parâmetros do motor, que podem realizar o controlo do interruptor de 2 motores |
| Suporte de barramento multirosqueado |
Suporta 3 tipos de bus de campo: RS485, Profibus-DP, CAN aberta |
| Protecção contra sobreaquecimento do motor |
Selecione a entrada analógica opcional TZ5PC1 AI3x pode aceitar o motor Entrada do sensor de temperatura (PT100, PT1000) |
| Suporte multi-codificador |
Diferença de suporte, colector aberto, transformador rotativo, etc. |
| PLC programável |
Selecione o cartão opcional programável pelo usuário, que pode realizar secundário Desenvolvimento, modo de programação compatível com Drino PLC |
| Em execução |
Executando o canal de comando |
Três tipos de canais: Referência do painel de controlo, terminal de controlo referência e referência da porta de comunicação serial. Estes canais pode ser comutado em vários modos. |
| Fonte de frequência |
Existem onze tipos de fontes de frequência, como por exemplo, digitais referência, referência de tensão analógica, referência de corrente analógica, impulso Referência, velocidade MS, PLC, PID e referência da porta de série. |
| Fonte de frequência auxiliar |
11 tipos de fonte de frequência auxiliar que podem ser flexíveis sintonização de frequência auxiliar, síntese de frequência |

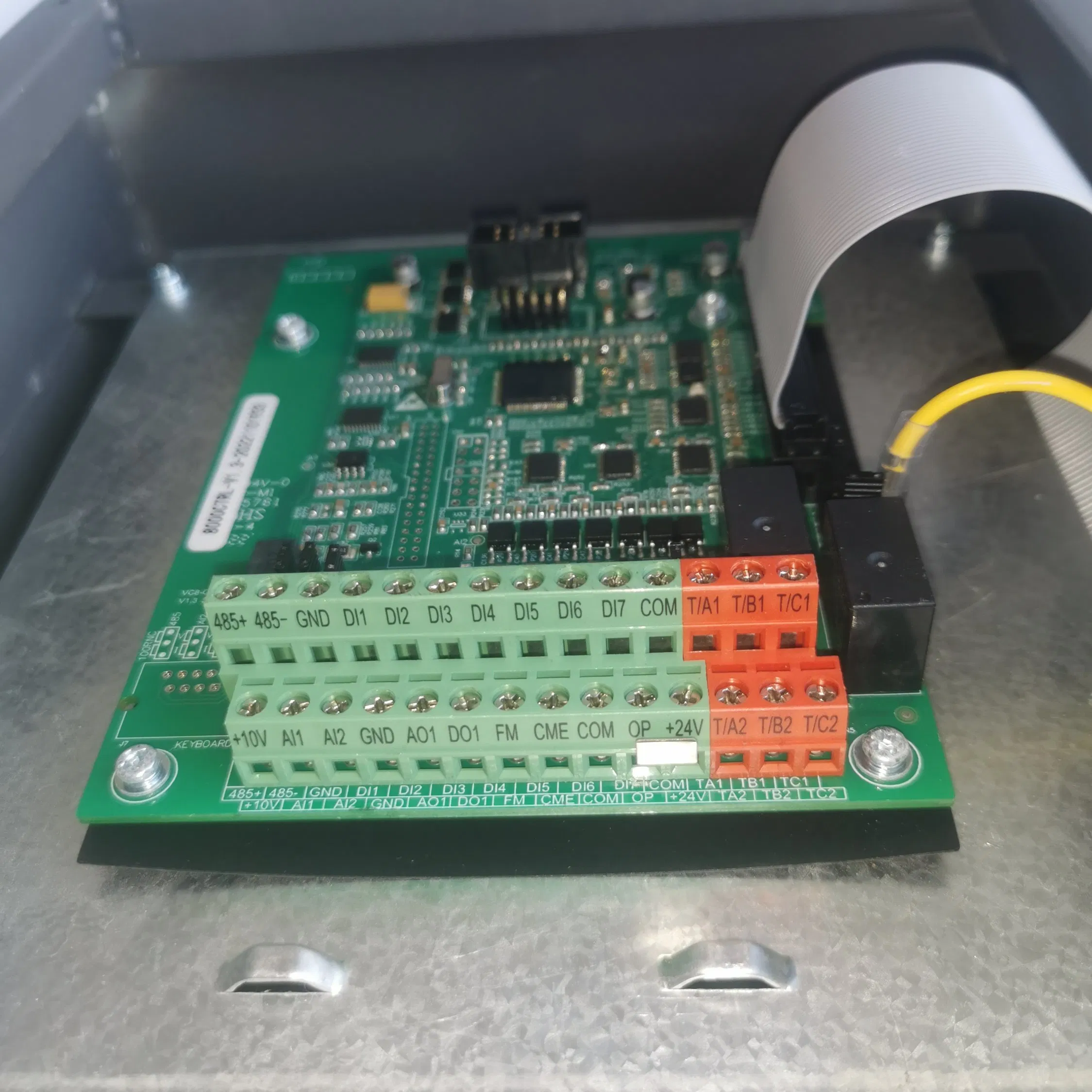

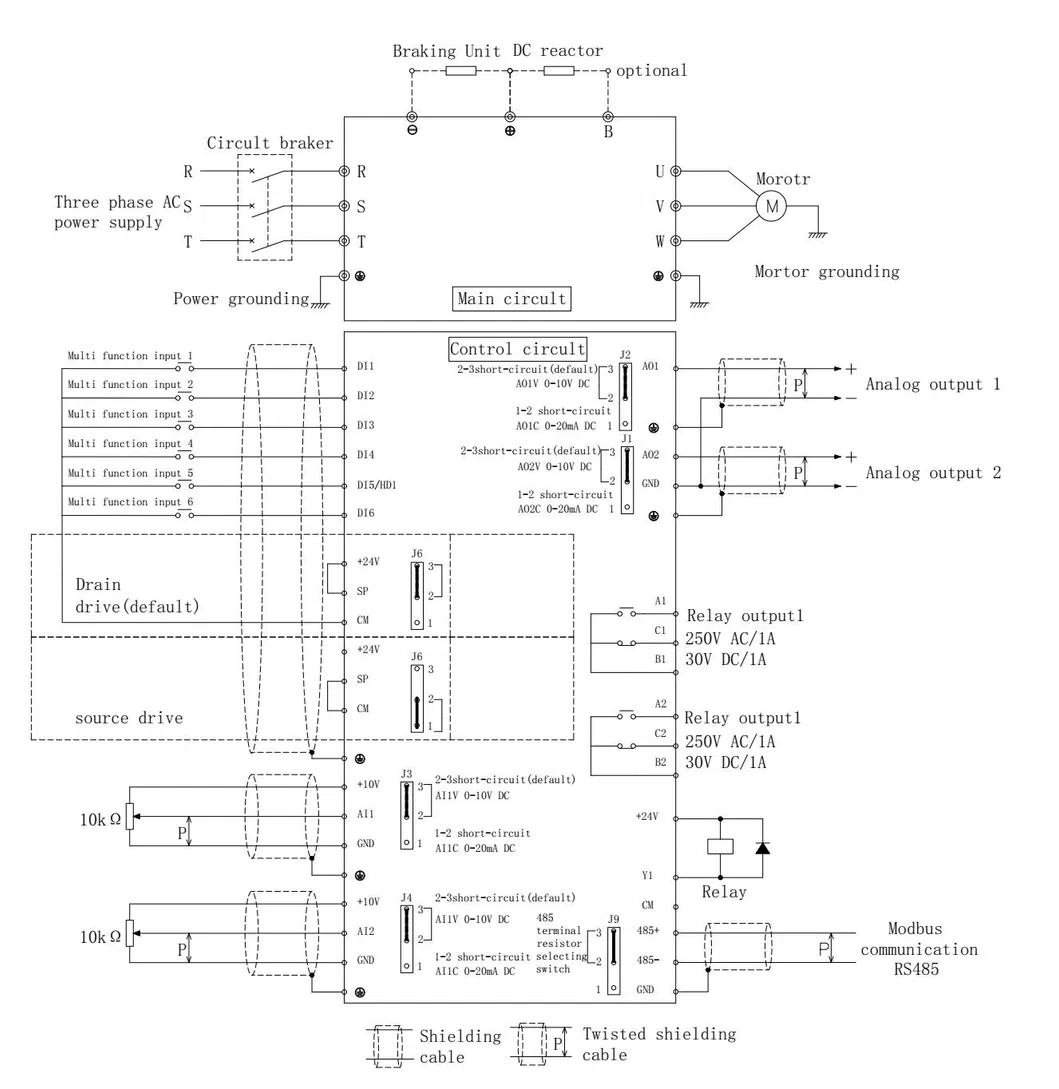

| Terminal de entrada |
Padrão: Existem 7 terminais de entrada digital, DI5 pode ser utilizado como 100 kHz de altura impulso de entrada de velocidade. 2 terminais de entrada analógica que podem ser utilizados como entrada de tensão de 0 a 10 V ou 0 ~ Entrada de corrente de 20 mA.
Função estendida: 3 terminais de entrada digital, 1suporte de terminais de entrada analógica - 10 ~ 10 V de entrada de tensão e PT100 \ PT100 |

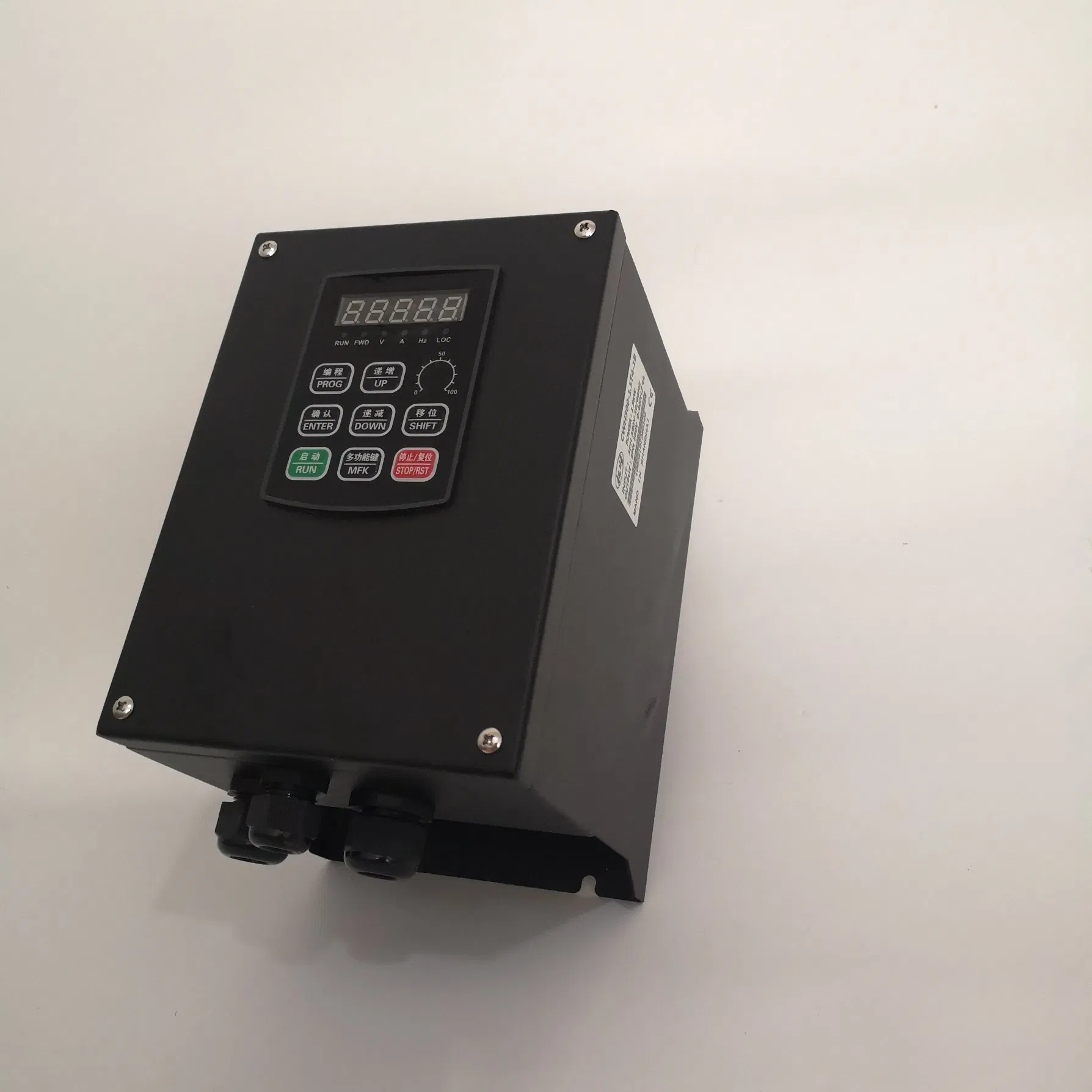

| Funcionamento do teclado |
Visor LED |
Realizar a definição de parâmetros, função de monitorização de estado |
| Potenciómetro do teclado |
Equipado com potenciómetro do teclado ou potenciómetro de codificação |
| Bloqueio da chave e selecção da função |
Realize o bloqueio dos botões, defina o intervalo de funcionamento para parte dos botões para evitar avarias de funcionamento. |
| Ambiente |
Utilizando o local |
Interior, ebefreefromdiretSunlight, poeira, corrosivegas, combustível gás, olefumante, vapor, gotorsal. |
| Altitude |
Abaixo de 1000 m. |
| Temperatura ambiente |
-10 ºC a 40 ºC (Derating use when under Ambient temperature of 40 ºC a 50 ºC) |
| Humidade |
Menos de 95% HR, sem condensação |
| Vibração |
Inferior a 5.9 m/s2 (0,6 g) |
| Temperatura de armazenamento |
- 20ºC ~ 60ºC |
