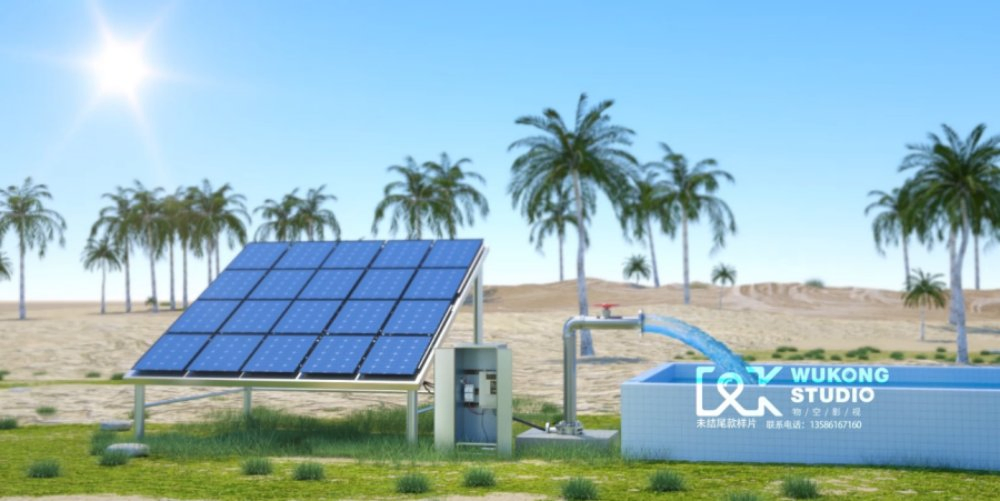

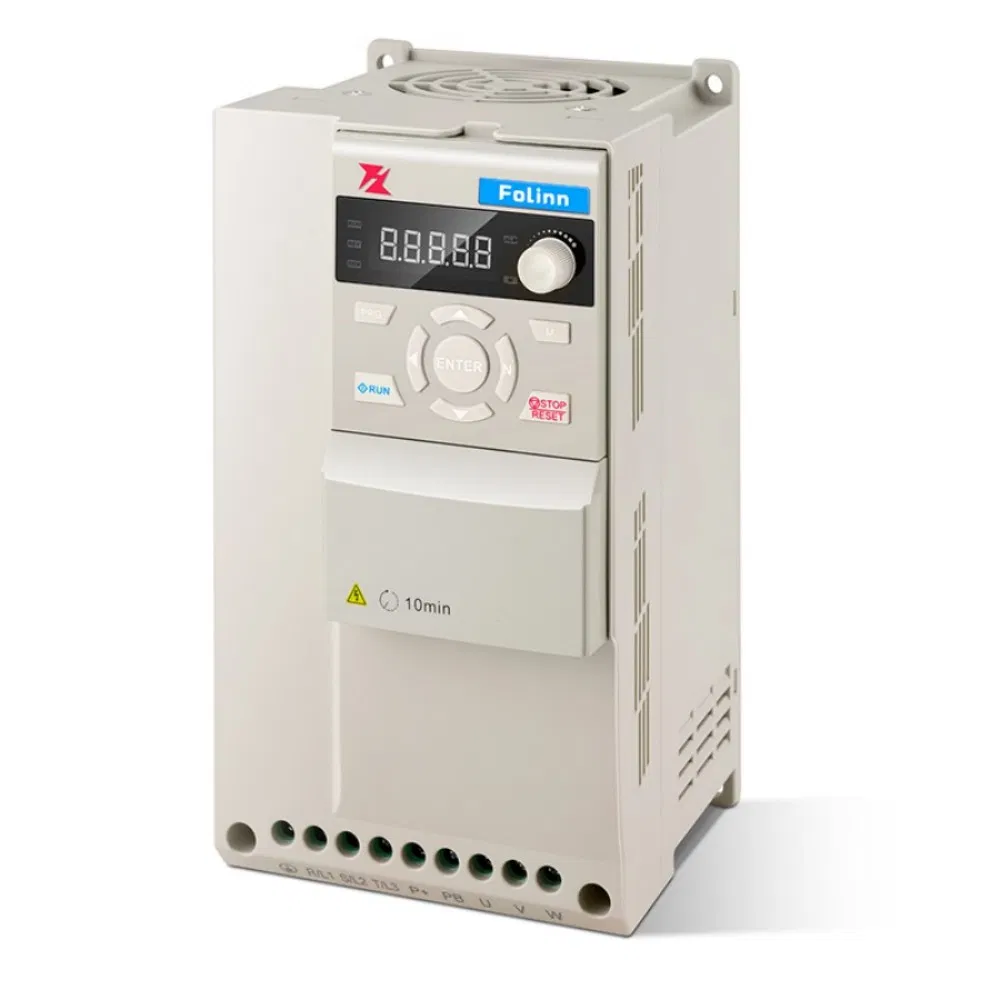

O inversor fotovoltaico especial para bomba de água da série H129 é um sistema de controle vetorial de alto desempenho desenvolvido com tecnologia avançada para a indústria de bombas de água fotovoltaicas, baseado nos modelos H1 e BD330-PV. Conta com função de rastreamento do ponto de potência máxima (MPPT), modo inteligente de sono e despertar automático, alarme de falta de água sob carga e diversas outras funções integradas de controle e proteção. Apresenta cablagem de ligação simples e fácil operação.
| N° da Estrutura | Dimensões (mm) | |||||
|---|---|---|---|---|---|---|
| W (Largura) | H (Altura) | D (Profundidade) | A | B | d | |
| F1 | 85 | 170 | 124 | 67,3 | 158 | 5 |
| F2 | 97 | 194 | 133 | 85 | 184 | 5 |
| F3 | 126 | 237 | 147 | 112 | 223 | 5 |
| F4 | 168 | 298 | 160 | 154 | 283 | 6 |
| F5 | 198 | 355 | 177 | 183 | 338 | 6 |
| N° da Estrutura | Modelos | Tensão de Entrada (V) | Corrente de Entrada (A) | Alimentação (kW) | Corrente de Saída (A) | Motor Adaptável (kW) |
|---|---|---|---|---|---|---|
| F1 | H129S20007BX1 | 1 PH 220V | 8.2 | 0.75 | 5.0 | 0.75 |
| H20015S129BX1 | 1 PH 220V | 14.0 | 1.5 | 7.0 | 1.5 | |
| F2 | H20022T129BX1 | 1 PH 220V | 23,0 | 2.2 | 12.5 | 2.2 |
| 3 PH 220V | 13.5 | |||||
| F3 | H20037T129BX1 | 1 PH 220V | 38.6 | 3.7 | 15.2 | 3.7 |
| 3 PH 220V | 16.5 | |||||
| F1 | H40007T129BX1 | 3 PH 380V | 4.0 | 0.75 | 3.0 | 0.75 |
| H40015T129BX1 | 3 PH 380V | 5.8 | 1.5 | 4.5 | 1.5 | |
| H40022T129BX1 | 3 PH 380V | 6.5 | 2.2 | 5.6 | 2.2 | |
| F2 | H40040T129BX1 | 3 PH 380V | 12.6 | 4.0 | 10.5 | 4.0 |
| F3 | H40055T129BX1 | 3 PH 380V | 16 | 5.5 | 14 | 5.5 |
| H40075T129BX1 | 3 PH 380V | 21 | 7.5 | 19 | 7.5 | |
| F4 | H40110T129BX1 | 3 PH 380V | 28 | 11 | 26 | 11 |
| H40150T129BX1 | 3 PH 380V | 36 | 15 | 33 | 15 | |
| F5 | H40185T129BX1 | 3 PH 380V | 42 | 18.5 | 40 | 18.5 |
| H40220T129BX1 | 3 PH 380V | 48 | 22 | 46 | 22 |
Métodos de controle ricos e um novo algoritmo de controle vetorial sem sensores (SVC), proporcionando excelente estabilidade em baixa velocidade e alta capacidade de carga em baixa frequência.
Controle de torque SVC com suporte a uma variedade de cartões PG, permitindo o controle em malha fechada de motores assíncronos com desempenho significativamente aprimorado.
Limitação de torque automática para controle de "recurso escavadeira", evitando falhas frequentes de sobrecorrente durante a operação; o modo vetorial viabiliza o controle preciso de torque.
Equipado com dois conjuntos de parâmetros de motor, permitindo realizar o controle de comutação de dois motores distintos.
Oferece três modos de controle modernos: controle vetorial sem sensor de velocidade (SVC), controle vetorial com sensor de velocidade (VC) e controle V/F.
Rampa de aceleração e desaceleração em linha reta ou curva S, com quatro tipos de tempo selecionáveis através do terminal.
Possui 10 fontes de frequência principais e auxiliares para um ajuste fino e síntese flexível de frequências.
Suporte a múltiplos tipos de codificadores, incluindo codificador diferencial e corretor de codificador UVW.
Adição de dois conjuntos de curvas de entrada de 4 pontos na entrada analógica para uma aplicação muito mais flexível.
Unidades de frenagem integradas de 0.75 a 22 kW em diferentes especificações, permitindo conectar diretamente a resistência de frenagem para paradas rápidas.
Controle via terminal ou PLC integrado de até 16 velocidades de segmento, com ajuste independente de tempo de retenção, aceleração e desaceleração de cada segmento.
Função de rastreamento de velocidade em todas as séries, oferecendo múltiplos modos de controle e velocidade ajustável para diversas necessidades.
