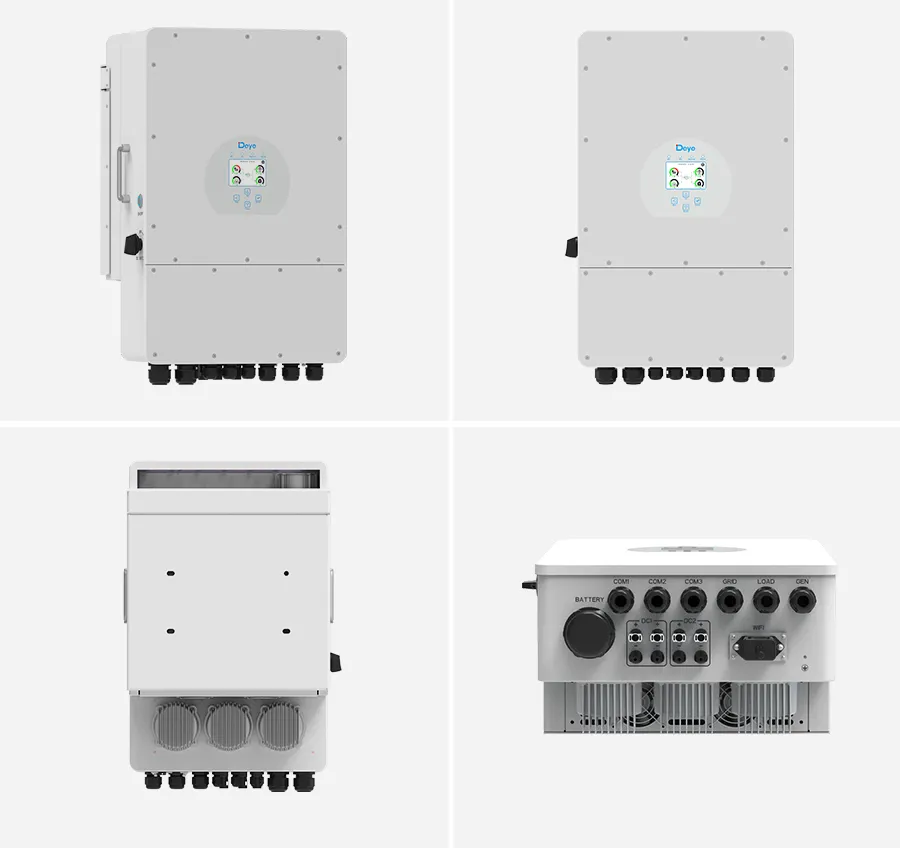

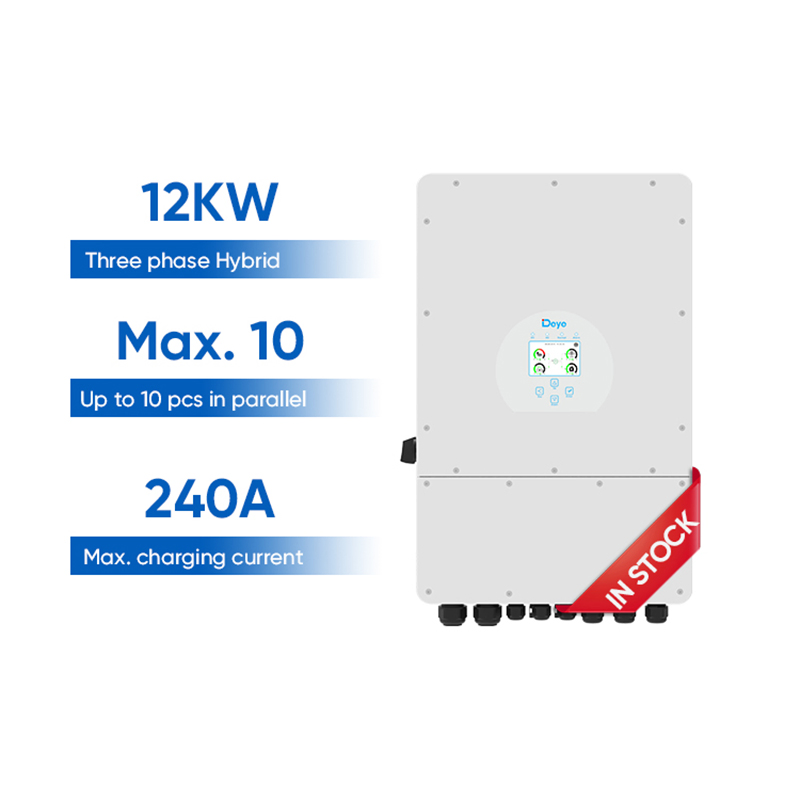

O SUN 5/6/8/10/12K-SG04LP3-eu é um novo inversor híbrido trifásico com baixa tensão da bateria de 48 V, garantindo a segurança e fiabilidade do sistema. Com design compacto e densidade de alta potência, esta série suporta a relação 1.3 DC/AC, poupando o investimento em dispositivos. Suporta saída desequilibrada de três fases, estendendo os cenários de aplicação. Equipado com porta CAN (x2) BMS e paralela, porta RS485 x1 para BMS, x1 RS232 para controlo remoto e porta DRM x1, o que torna o sistema inteligente e flexível.

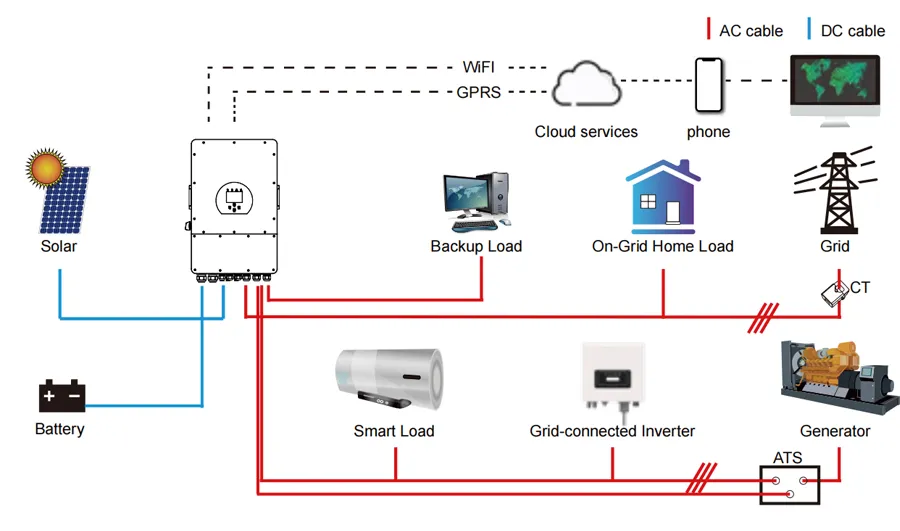

A ilustração seguinte mostra a aplicação básica deste inversor. Também inclui os seguintes dispositivos para ter um sistema completo em execução:
Consulte o integrador de sistemas para obter outras arquiteturas possíveis, dependendo de seus requisitos. Este inversor pode alimentar todos os tipos de aparelhos em casa ou no escritório, incluindo aparelhos do tipo motor, como refrigerador e ar condicionado.
| Modelo | SUN-5K-SG04LP3-EU | SUN-6K-SG04LP3-EU | SUN-8K-SG04LP3-EU | SUN-10K-SG04LP3-EU | SUN-12K-SG04LP3-EU |
|---|---|---|---|---|---|
| Dados de entrada da bateria | |||||
| Tipo de bateria | Chumbo-ácido ou iões de lítio | ||||
| Gama de tensão da bateria (V) | 40 ~ 60 V | ||||
| Máx. Corrente de carga (A) | 120 | 150 | 190 | 210 | 240 |
| Máx. Corrente de descarga (A) | 120 | 150 | 190 | 210 | 240 |
| Estratégia de carregamento para bateria de iões de lítio | Auto-adaptação ao BMS | ||||
| Número de entrada da bateria | 1 | ||||
| Dados de entrada de cadeia PV | |||||
| Máx. Energia de acesso PV (W) | 10000 | 12000 | 16000 | 20000 | 24000 |
| Potência de entrada máx. PV (W) | 6500 | 7800 | 10400 | 13000 | 15600 |
| Tensão de entrada PV máx. (V) | 800 | ||||
| Gama de tensão MPPT (V) | 200V - 650V | ||||
| Tensão de arranque (V) | 160 V | ||||
| Tensão de entrada nominal PV (V) | 550 | ||||
| Máx. Corrente de entrada PV (A) | 13 ou mais de 13 | 26 ou mais de 13 | |||
| Máx. Corrente de curto-circuito (A) | 17 ou mais de 17 | 34 ou mais de 17 | |||
| No de MPP Trackers / Strings por MPPT | 2/1/1 | 2/2-1 | |||
| Dados de entrada/saída de CA | |||||
| Potência CA nominal ativa (W) | 5000 | 6000 | 8000 | 10000 | 12000 |
| Potência aparente CA máx. (VA) | 5500 | 6600 | 8800 | 11000 | 13200 |
| Pico de potência (fora da grelha) | 2 vezes de potência nominal, 10 S | ||||
| Corrente nominal entrada/saída CA (A) | 7.6/7.2 | 9.1/8.7 | 12.1/11.6 | 15.2/14.5 | 18.2/17.4 |
| Corrente máxima entrada/saída CA (A) | 8.4/8 | 10/9.6 | 13.4/12.8 | 16.7/15.9 | 20/19.1 |
| Passagem AC contínua máxima (A) | 45 | ||||
| Frequência e tensão de saída | 50 / 60 Hz; 3 L / N / PE 220 / 380, 230 / 400 Vac | ||||
| Certificações e normas | |||||
| Regulação da grelha | IEC61727, IEC62116, IEC60068, IEC61683, NRS 097-2-1 | ||||
| Segurança EMC/padrão | IEC62109-1/-2, IEC61000-6-1, IEC61000-6-3, IEC61000-3-11, IEC61000-3-12 | ||||
| Dados gerais | |||||
| Gama de temperatura operacional (ºC) | -40 ~ 60ºC, > 45ºC redução de potência | ||||
| Arrefecimento | Arrefecimento inteligente | ||||
| Ruído (dB) | Menos de 45 dB | ||||
| Comunicação com BMS | RS485; CAN | ||||
| Peso (kg) | 33.6 | ||||

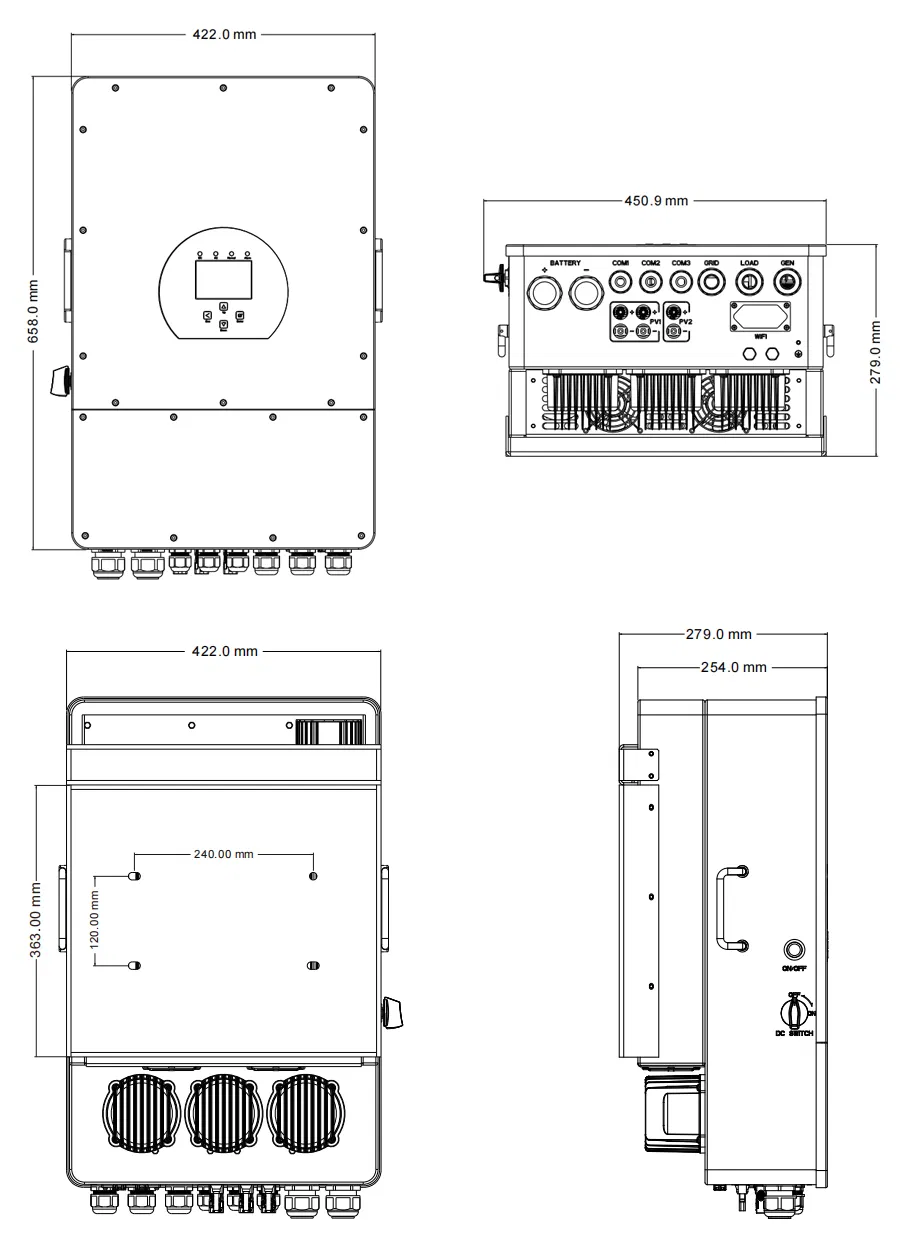

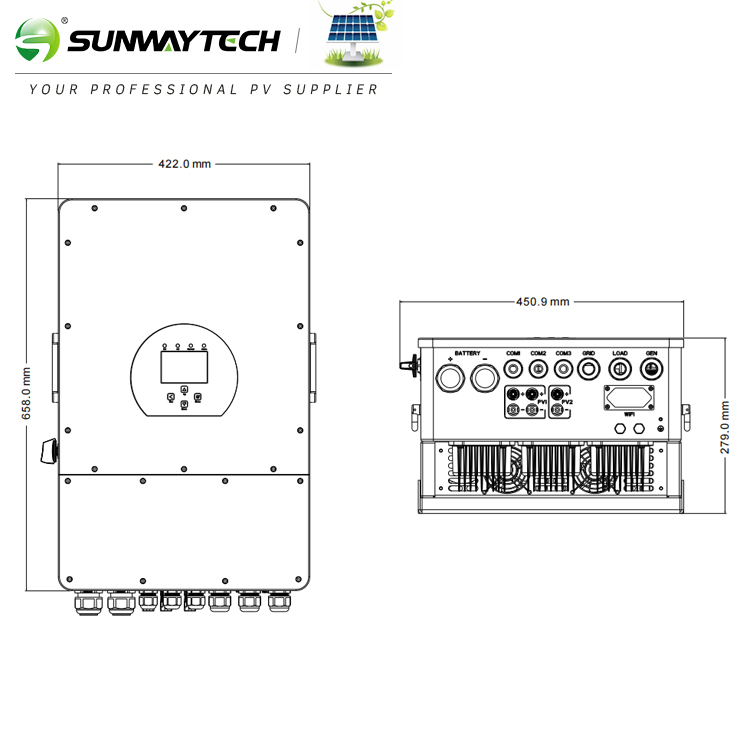

| Tamanho (mm) | 422 W × 702 A × 281 D | ||||
| Grau de protecção | IP65 | ||||
| Estilo de instalação | Montado na parede | ||||
| Garantia | 5 anos / 10 anos | ||||
