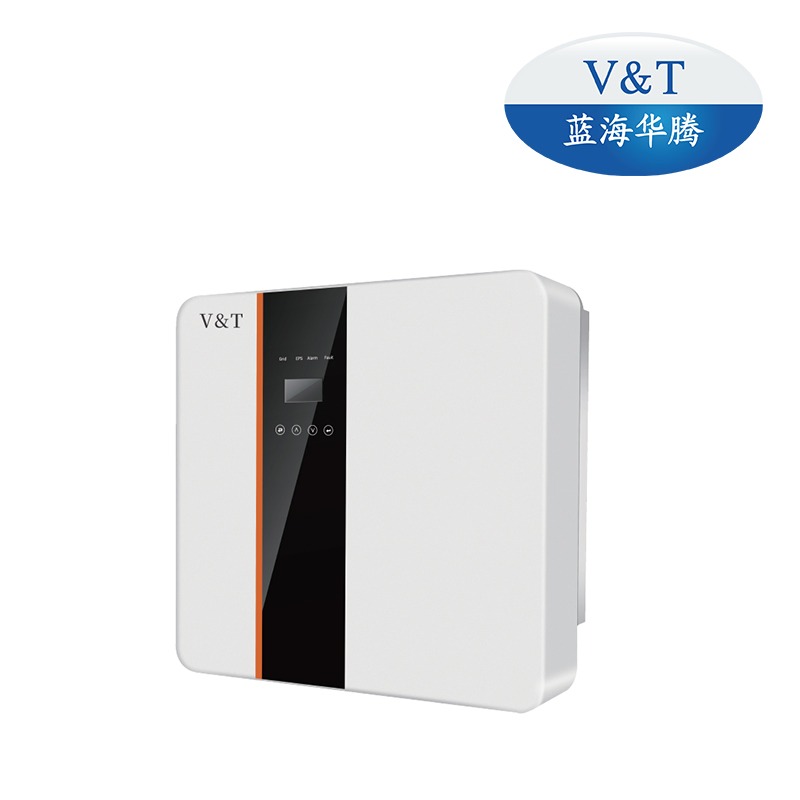

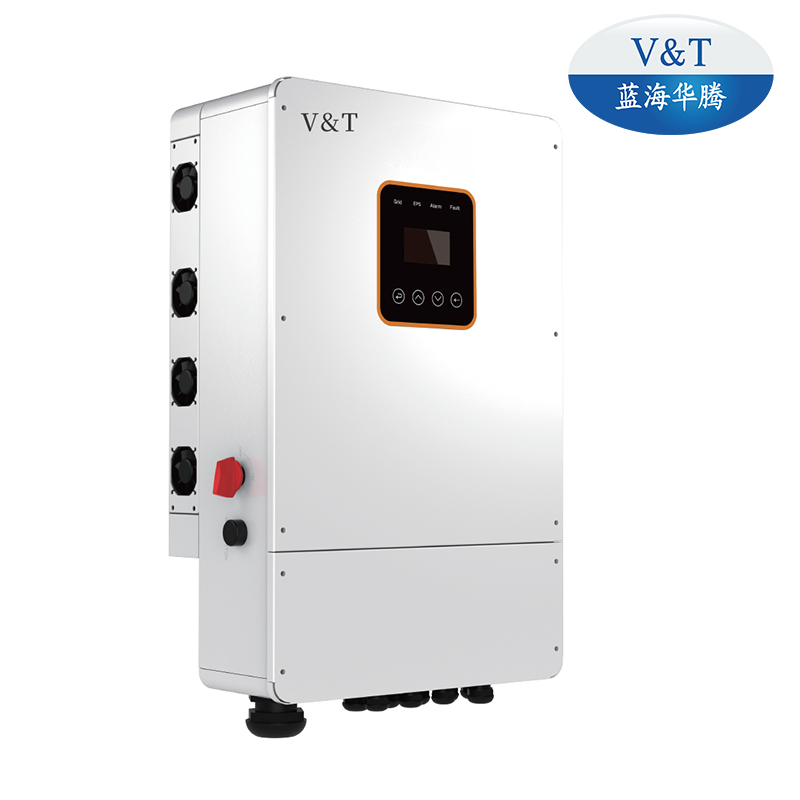

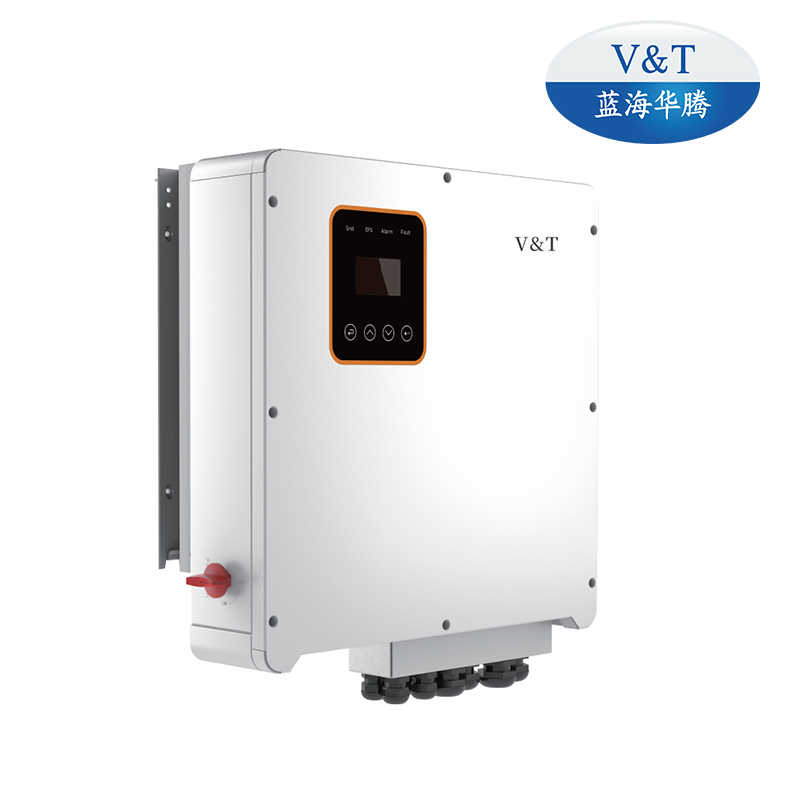

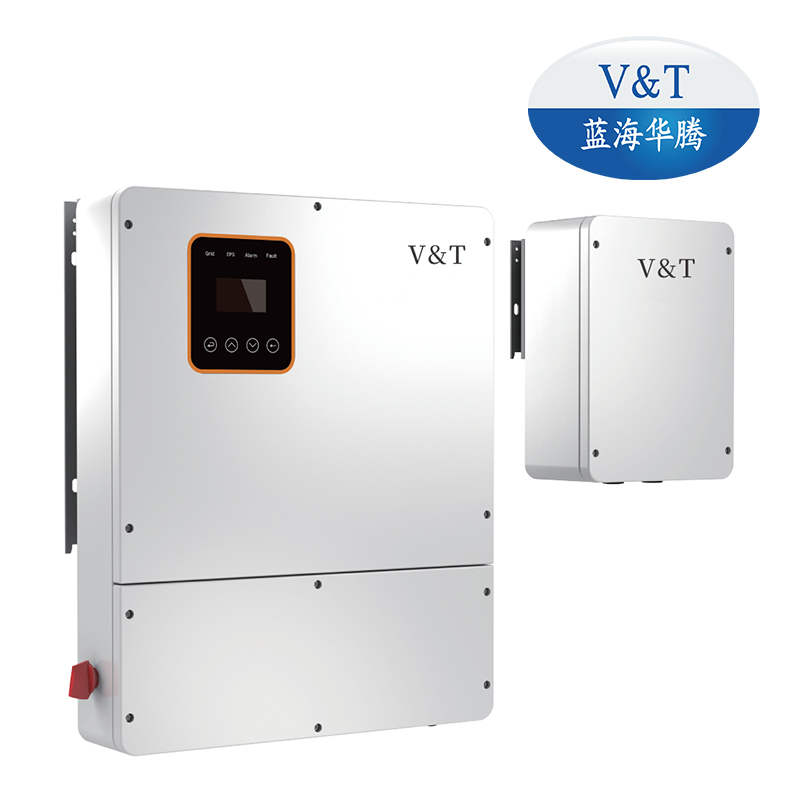

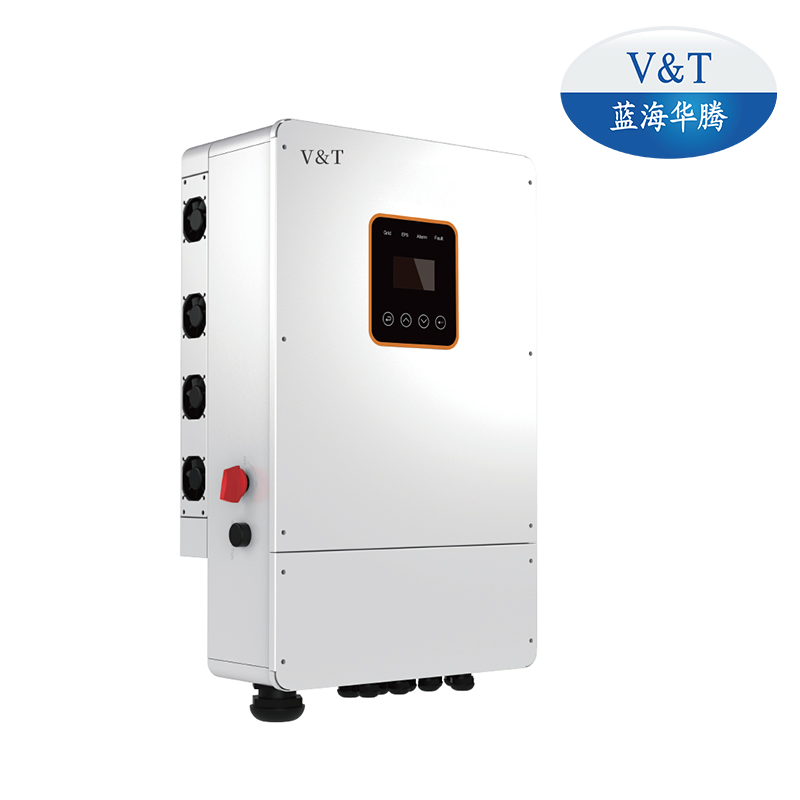

PV integrado e armazenamento de energia, suporte para uma variedade de baterias. Sistema de gestão inteligente de energia EMS integrado. Ampla gama de tensão de entrada PV de 125 V a 500 V.
Protecção IP65, design totalmente em alumínio, protecção contra descargas atmosféricas incorporada e protecção contra fugas de alta precisão. Aprovação da certificação CE, IEC e teste de ligação à rede na Europa, África do Sul, Alemanha e outros países.
É possível expandir a potência e a capacidade de suporte a várias ligações paralelas. Suporte para a função de comutação automática de ligar/desligar a grelha para garantir uma alimentação ininterrupta.
Suporte à função de gestão inteligente do EMS. Suporte para acesso flexível do gerador a diesel.
| Entrada (PV) | |||
|---|---|---|---|
| Modelo | VTE3K-D1 / VTE3.6K-D1 | VTE4K-D1 / VTE4.6K-D1 | VTE5K-D1 / VTE6K-D1 |
| Potência de entrada máx. (KW) | 4,6KW | 6 KW | 7 KW |
| Máx. Tensão CC (V) | 550 V | ||
| Gama de tensão MPPT (V) | 125 ~ 550 V | ||
| Max.input corrente de MPPT único (A) | 14A | ||
| Rastreador/cadeias de caracteres MPPT | 2/1 | ||
| Saída de CA | ||||||
|---|---|---|---|---|---|---|
| Potência nominal (KVA) | 3KVA | 3,68 KVA | 4KVA | 4.6KVA | 5KVA | 6KVA |
| Corrente de saída máx. (A) | 13 A | 16 A | 17,4A | 20 A | 21A | 26A |
| Tensão/gama da rede (V) | 230 / 176 ~ 270 V | |||||
| Frequência (HZ) | 50/60 | |||||
| PF | 0,8 atraso - 0,8 avanço | |||||
| THDI | < 3% | |||||
| Topologia de saída de CA | NÃO | |||||
| Bateria | ||||||||
|---|---|---|---|---|---|---|---|---|
| Gama de tensão (V) | 40 ~ 58 V | |||||||
| Tensão de carga máx. (V) | 58 V | |||||||
| Corrente máx. Carga/Descarga (A) | 95A/62.2A | 95A/75A | 95A/83.3A | 95A/95A | 95A/104.2A | 95A/110A | ||
| Tipo de bateria | Lítio/chumbo-ácido | |||||||
| Interface de comunicação | CAN/RS485 | |||||||
| Saída EPS | ||||||||
| Potência nominal (KVA) | 3KVA | 3,68 KVA | 4KVA | 4.6KVA | 5KVA | 6KVA | ||
| Tensão de saída nominal (V) | 230 V CA | |||||||
| Corrente de saída nominal (A) | 13 A | 16 A | 17,4A | 20 A | 21,7A | 26A | ||
| Frequência nominal (HZ) | 50 / 60 HZ | |||||||
| Tempo comutação aut. (MS) | < 20 ms | |||||||
| THDU | < 2% | |||||||
| Capacidade de sobrecarga | 110%, 30 S / 120%, 10 S / 150%, 0,02S | |||||||
| Dados Gerais | |
|---|---|
| Eficiência de carga/descarga da bateria | 95% |
| Eficiência máxima de CC | 97.6% |
| Eficiência na Europa | 97.7% |
| Eficiência MPPT | 99.9% |
| Proteção contra entrada de ar | IP65 |
| Emissão de ruído (DB) | < 35 DB |
| Temperatura de funcionamento | - 25 ~ 60ºC |
| Arrefecimento | Natural |
| Humidade relativa | 0 ~ 95% (sem condensação) |
| Altitude | 2.000 m |
| Dimensões L * P * A (MM) | 550/200/515 mm |
| Peso (KG) | 25 KG |
| Consumo próprio (W) | < 3 W |
| Visor e Comunicação | |
| Visor | LCD |
| Interface: RS485/WiFi/4G/CAN/DRM | sim/opt/opt/yes/yes |
| Norma de segurança | IEC/EN62109-1/-2, IEC/EN62477-1 |
| EMC | IEC/EN 61000-6-1, IEC/EN61000-6-3 |
| Na grelha | África do sul NRS097-2-1:2017, UK G98, G99 |
