Estação Integrada de Transformador de Inversor de Usina Solar em Grande Escala 1500V Solução de Inversor Central para Sistema Fotovoltaico de Energia Renovável

Costumização:	Disponível
Certificação:	CCC, ISO 9001, CE

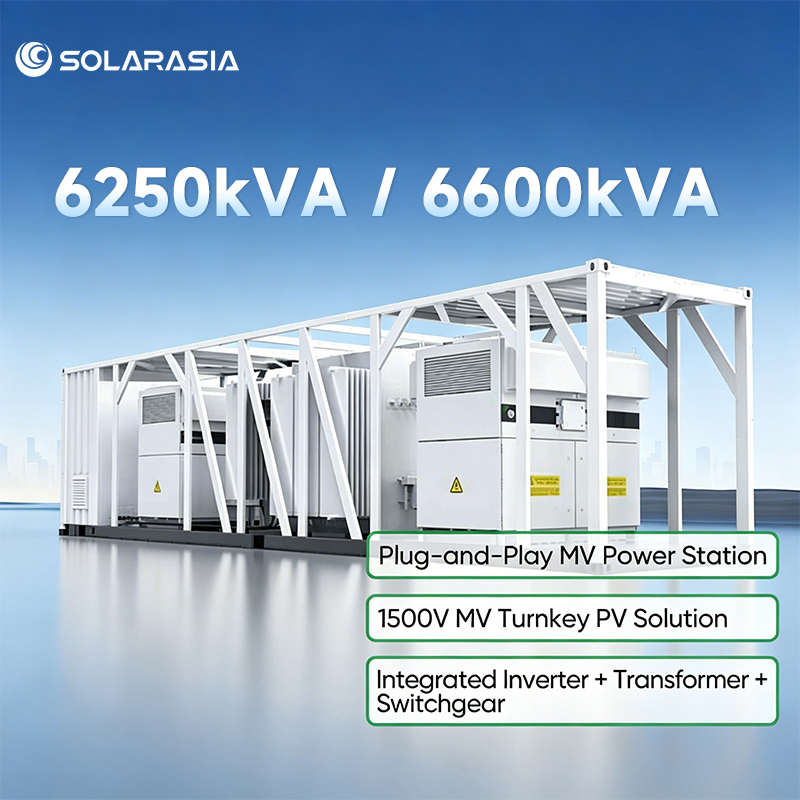

potência de saída:	6250kva / 6600kva

📊 Informação Básica

N ° de Modelo.

EP-6250/6600-HB-UD/10~35

Tipo de grade

Inverter grade

Tipo de saída

Triplo

Natureza da onda de Cordas

Inversor de onda senoidal

Digitar

DC / AC Inversores

número de rastreadores mppt

2*2

número máximo de entradas de corrente contínua

22*2

gama de tensão ca

10 ~ 35 kV

eficiência máxima do inversor

99.02%

vetor transformador

Dy11y11

tipo de resfriamento de transformador

ONAN (óleo natural ar natural)

Pacote de Transporte

caixa de madeira

Especificação

12192x2896x2438 mm

Origem

China

📝 Descrição do Produto

Estação Integrada de Transformador de Inversor de Usina Solar em Grande Escala 1500V Solução de Inversor Central para Sistema Fotovoltaico de Energia Renovável

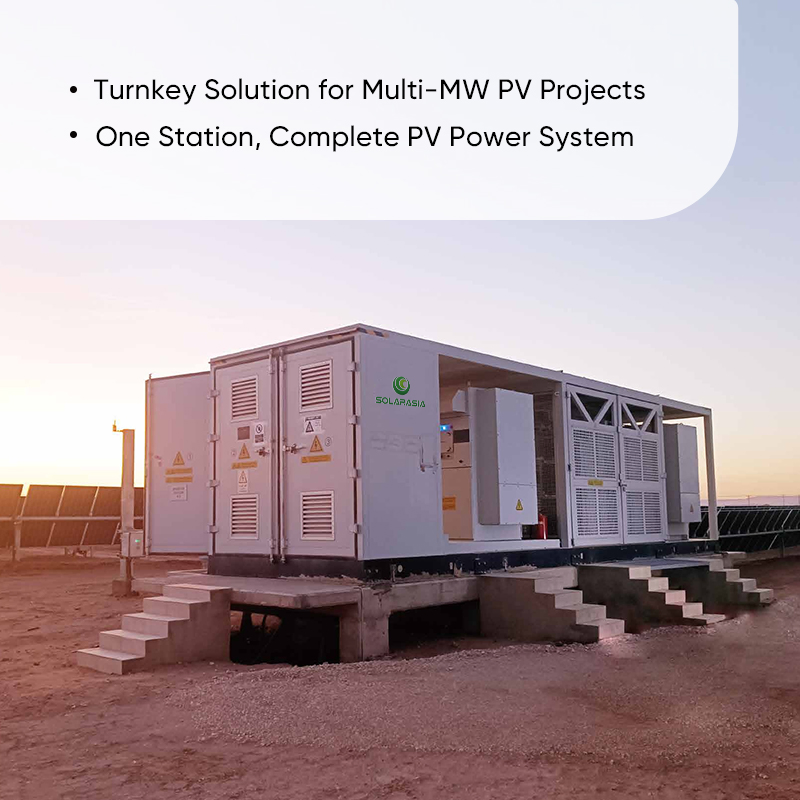

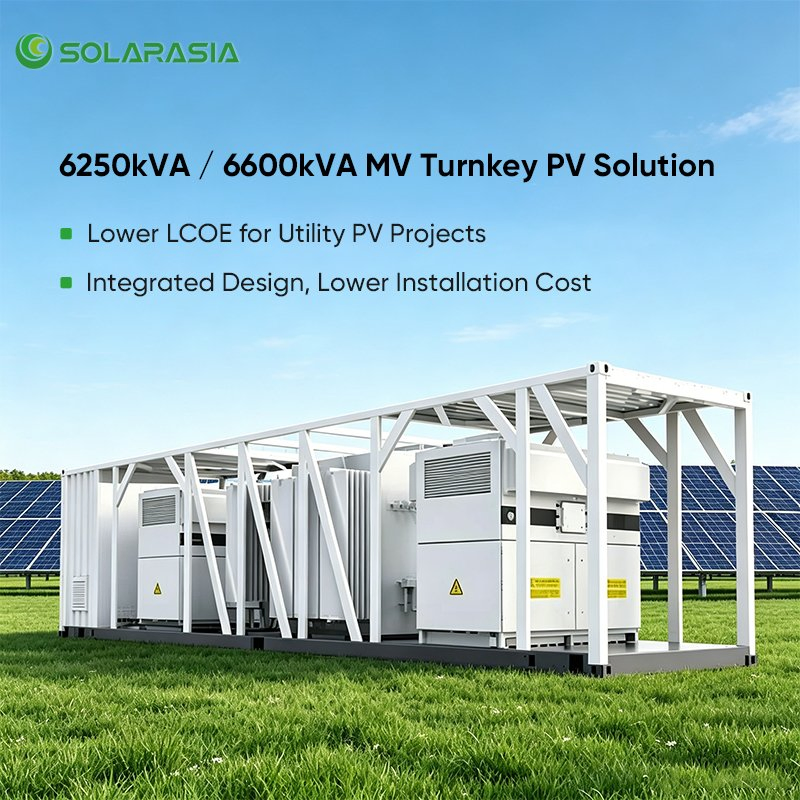

A Estação integrada do transformador de inversores é uma solução avançada de conversão de energia de média tensão, concebida para centrais fotovoltaicas de grande escala, explorações solares em escala de serviços públicos e projectos de energias renováveis.

Ao integrar o inversor central, o transformador de aumento de média tensão, o comutador MV e o sistema de protecção numa estação compacta, reduz significativamente o tempo de instalação, reduz os custos de projecto e melhora a fiabilidade do sistema.

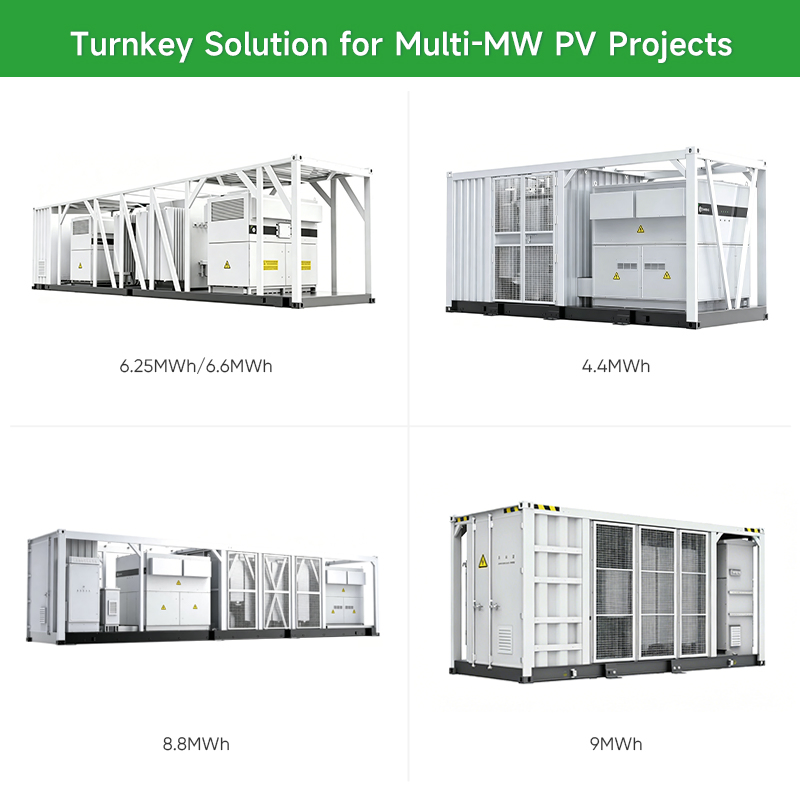

Disponível nas capacidades de 6,25 MW e 6,6 MW, esta solução integrada suporta sistemas PV de 1500 V CC e saídas directamente para redes de média tensão de 10 kV – 35 kV, tornando-a ideal para a geração de energia solar em escala de utilidade moderna.

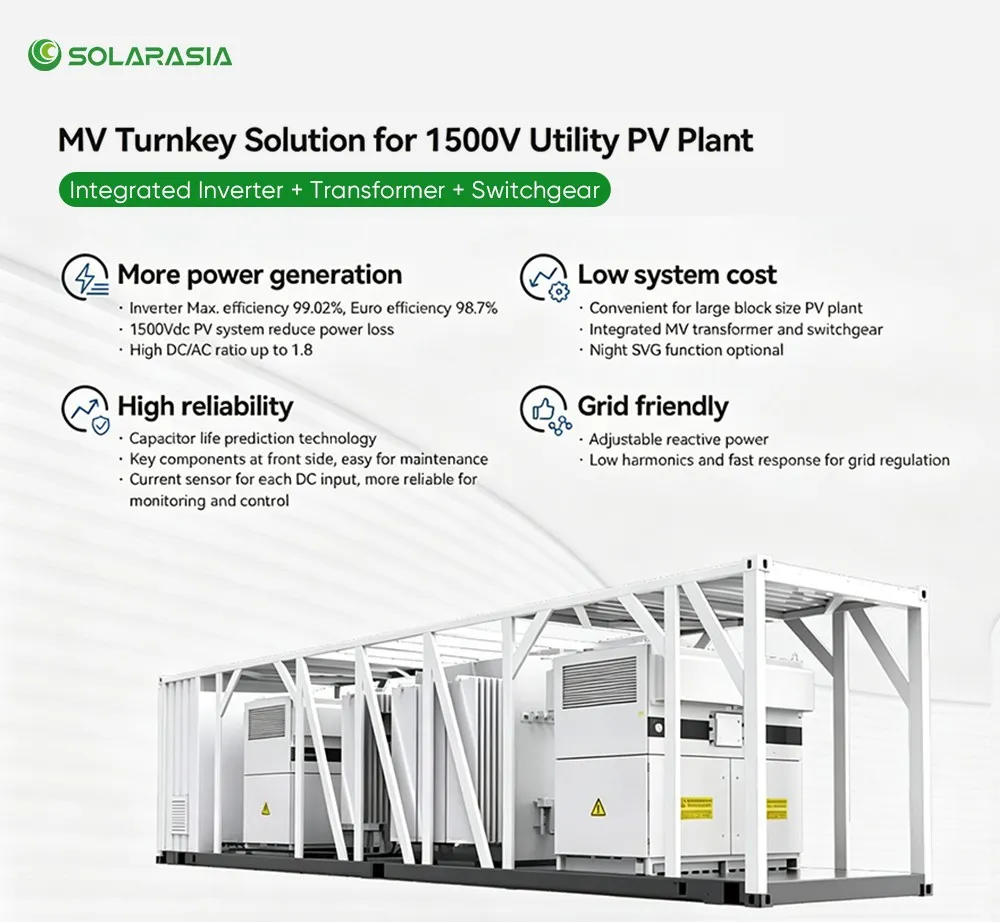

Principais características

Solução de transformador de inversor integrado

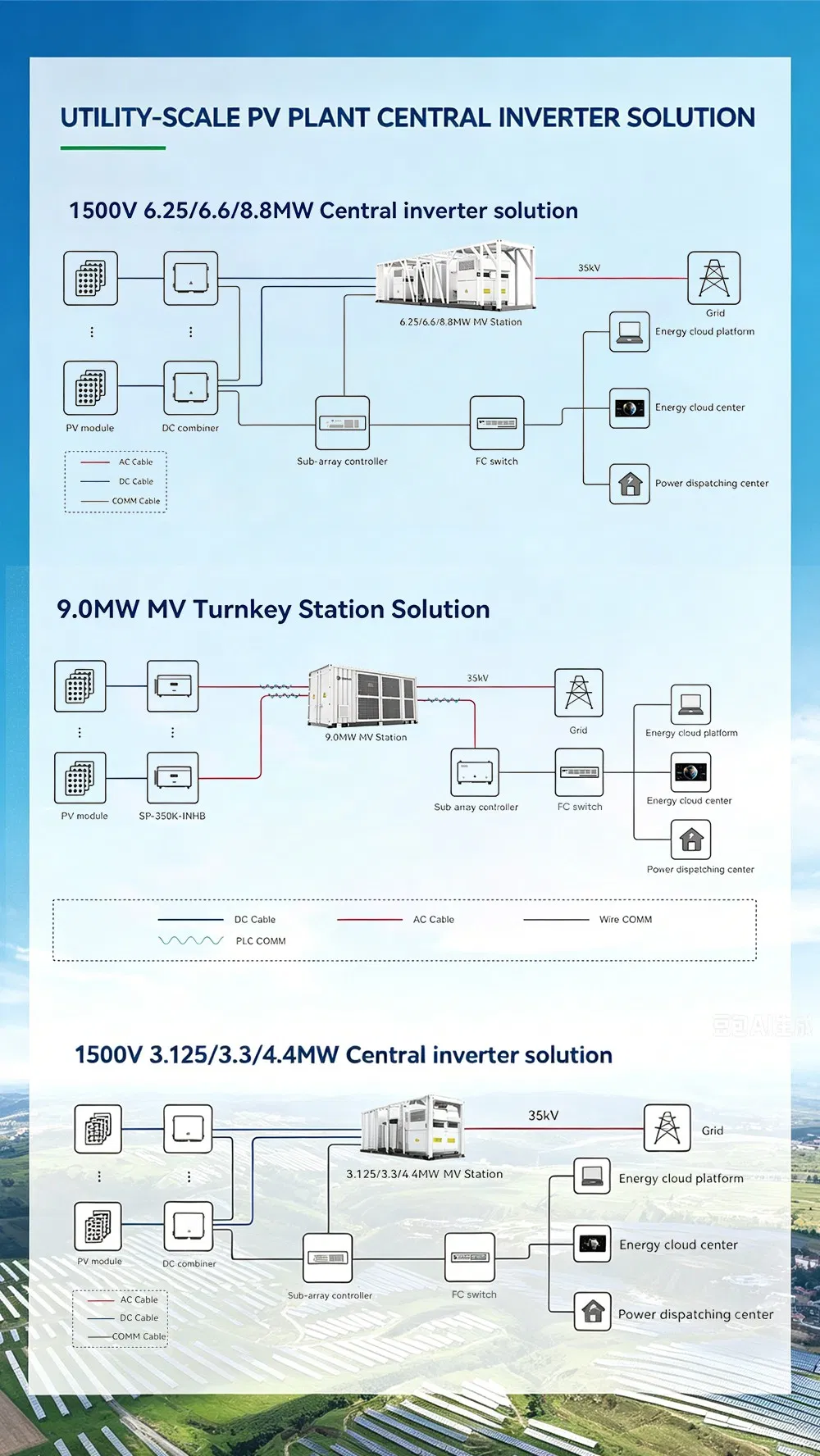

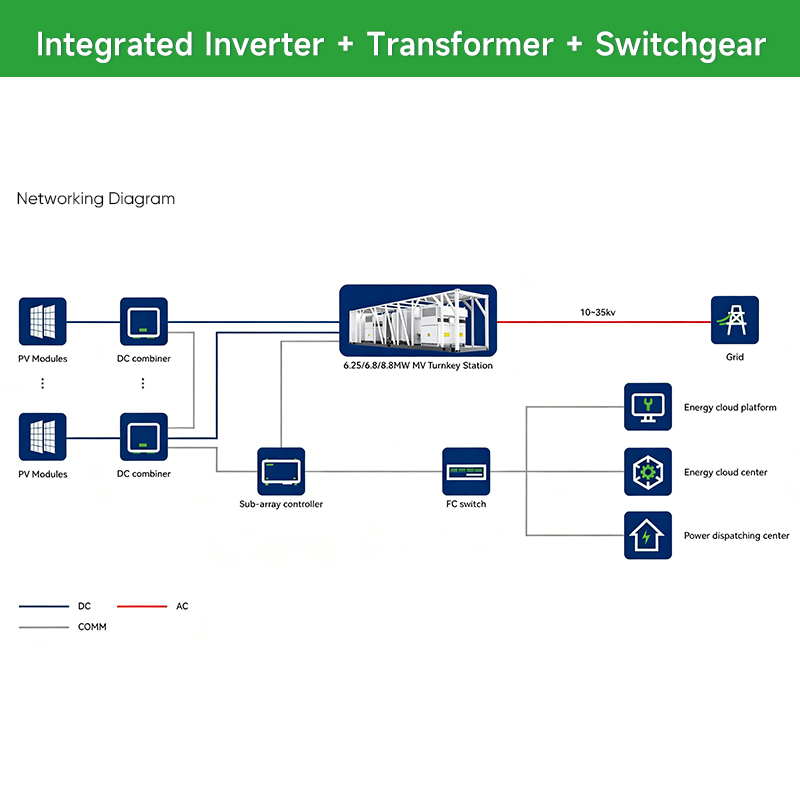

A estação combina vários componentes elétricos numa única unidade testada de fábrica, incluindo: Inversor PV central, transformador de aumento de média tensão, comutador de média tensão, sistema de proteção e monitorização, distribuição AC/DC, e sistema de controlo inteligente. Este design integrado minimiza o trabalho de engenharia no local e simplifica a instalação.
Concebido para centrais de energia solar à escala de utilitários
Otimizado para grandes projetos fotovoltaicos que exigem alta densidade de energia e operação confiável a longo prazo. Adequado para Utility Solar Farms, Instalações PV montadas no solo, Projectos de energias renováveis, EPC projectos solares, Produtores independentes de energia (IPP) e Estações de Energia Solar Comercial.
Elevada eficiência de conversão
Com uma eficiência máxima do inversor de 99.02% e uma eficiência CEC de 98.7%, o sistema maximiza a colheita de energia, reduzindo simultaneamente as perdas de funcionamento. Os benefícios incluem maior rendimento energético anual, custos de geração de eletricidade mais baixos e ROI do projeto melhorado.
Design de alta tensão CC de 1500 V
Suportando uma tensão de entrada máxima PV de 1500 V CC, o sistema reduz as perdas de cabos e os custos de BOS, ao mesmo tempo que melhora a eficiência geral da fábrica. Inclui vasta gama de funcionamento MPPT, múltiplos monitores MPPT, capacidade de entrada PV de corrente elevada e otimização para módulos PV modernos de alta potência.
Ligação direta à rede de média tensão
O transformador integrado aumenta a saída do inversor directamente para 10kV – 35kV, permitindo uma ligação eficiente à rede sem estações adicionais de transformadores externos. As vantagens incluem design elétrico simplificado, menor espaço de instalação, custos de infraestrutura mais baixos e colocação em funcionamento mais rápida.
Sistema de proteção abrangente
Os vários mecanismos de proteção garantem um funcionamento seguro e fiável em condições ambientais exigentes. As funções incluem: Interruptor de quebra de carga CC com fusível, disjuntor de CA, disjuntor de média tensão, protecção contra sobretensão DC/AC tipo II, monitorização da corrente de fuga e falhas de terra, monitorização da grelha e isolamento, proteção contra temperatura excessiva e compensação de potência reativa SVG noturna.

⚙️ Parâmetros

Modelo	EP-6250-HB-UD/10~35	EP-6600-HB-UD/10~35
Entrada (DC)
Máx. Tensão de entrada PV	1500 V	1500 V
Máx. Corrente de entrada	4086A * 2	4276A * 2
Gama de tensão MPP para potência nominal	945 ~ 1300 V	945 ~ 1300 V
Número de rastreadores MPPT	2 * 2	2 * 2
Máx. Número de entradas CC	22 * 2	22 * 2
Saída (CA)
Potência de saída CA	23125 kVA @ 50 ° C/23785 kVA @ 30 ° C	23300 kVA @ 50 ° C/23960 kVA @ 20 ° C
Gama de tensão CA	10 ~ 35 kV	10 ~ 35 kV
Frequência/intervalo nominal da rede	50 Hz ± 5 Hz/60 Hz ± 5 Hz	50 Hz ± 5 Hz/60 Hz ± 5 Hz
Harmónico da corrente de saída (à potência nominal)	< 3%	< 3%
Injecção de corrente DC	< 0.5% em	< 0.5% em
Factor de potência à potência/gama nominal	> 0.99/0.8 menos a 0.8 de liderança	> 0.99/0.8 menos a 0.8 de liderança
Protecção
Protecção de entrada CC	Fusível do interruptor de quebra de carga	Fusível do interruptor de quebra de carga
Protecção da saída de CA	Disjuntor	Disjuntor
Protecção da saída de CA MV	Disjuntor	Disjuntor
Protecção contra sobretensão	DC tipo II/AC tipo II	DC tipo II/AC tipo II
Monitorização da corrente de fuga	Sim	Sim
Monitorização de falhas de terra/monitorização de falhas de rede	Sim/Sim	Sim/Sim
Monitorização do isolamento	Sim	Sim
Protecção contra sobreaquecimento	Sim	Sim
Função SVG noturna	Sim	Sim
Eficiência
Eficiência máx. Do inversor	99.02%	99.02%
Eficiência CEC do inversor	98.7%	98.7%
Transformador
Potência nominal do transformador	6250 kVA	6600 kVA
Transformador, potência máx	7570 kVA	7920 kVA
Tensão LV/MV	0.66 ~ 0.66 / 10 ~ 35 kV	0.66 ~ 0.66 / 10 ~ 35 kV
Transformador Vector	Dy11y11	Dy11y11
Tipo de refrigeração do transformador	ONAN (Oil Natural Air)	ONAN (Oil Natural Air)

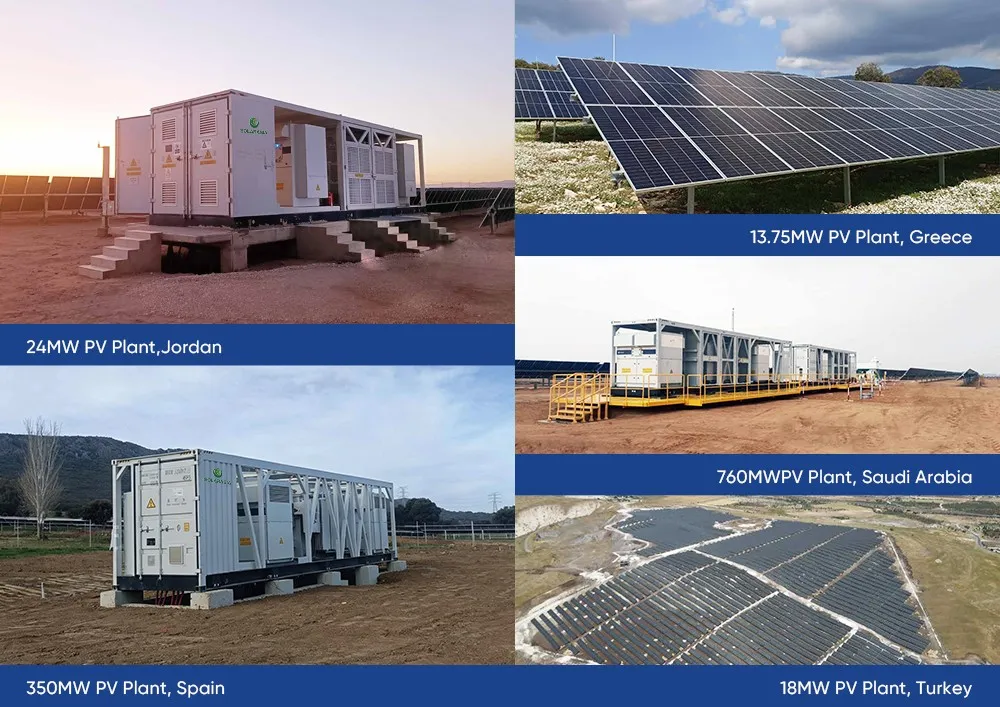

💡 Caso do Projeto

A estação integrada do transformador do inversor é amplamente utilizada em:

Solar Farms em escala utilitária
Grandes centrais fotovoltaicas
Estações de Energia renováveis
Sistemas PV ligados à rede
EPC projectos solares
Projectos independentes de produtores de energia (IPP)
Projetos do deserto Solar
Mountain Solar Farms
Parques solares industriais
Projetos governamentais de energias renováveis

📜 Certificações

Porquê escolher o nosso produto

Fabricante Factory Direct
Serviços OEM e ODM profissionais
Controlo de qualidade rigoroso
Elevada eficiência de conversão
Experiência em projetos em escala de utilitários
Entrega rápida
Suporte técnico de engenharia
Experiência global de exportação
Complete a Documentação do Projeto
Preço competitivo de fábrica

🏢 Perfil da Empresa

❓ PERGUNTAS FREQUENTES

P1. O que é uma estação integrada do transformador do inversor?

É uma solução completa de conversão de energia de média tensão que integra o inversor central, o transformador de aumento, o painel de distribuição MV, o sistema de protecção e o controlo inteligente numa única estação compacta para projetos fotovoltaicos em escala de serviços públicos.

P2. Qual é a tensão do sistema PV que suporta?

O sistema suporta sistemas fotovoltaicos de 1500 V CC, amplamente adoptados em centrais de energia solar modernas à escala de serviços públicos.

P3. A que tensão da rede é que a estação pode ligar?

O transformador integrado suporta ligação directa a redes de distribuição de média tensão de 10kV–35kV.

P4. Que funções de proteção estão incluídas?

A estação inclui uma protecção abrangente, como protecção de fusíveis DC, disjuntores AC e MV, protecção contra sobretensão, monitorização de isolamento, detecção de corrente de fuga, monitorização de falhas de terra, protecção contra temperatura excessiva e monitorização inteligente da grelha.

P5. O OEM ou o design personalizado está disponível?

Sim. O fabricante fornece soluções de engenharia personalizadas e OEM, incluindo tensão do transformador, capacidade do inversor, configuração do gabinete, protocolos de comunicação, e requisitos elétricos específicos do projeto.
