| Modelos | 215K-PLUS | 250 000 | 250 000-PLUS | 255K | 255K-PLUS |
|---|---|---|---|---|---|
| Entrada DC | |||||
| Tensão de entrada máx | 1500 V | ||||
| Tensão nominal | 1080 V | ||||
| Tensão de arranque | 500 V | ||||
| Gama de tensão MPPT | 480 - 1500 V | ||||
| Corrente máx. De entrada | 9 × 30 A. | 14 × 26 A | 12 × 30 A | 14 × 26 A | 12 × 30 A |
| Corrente de curto-circuito máx | 9 × 50 A. | 14 × 40 A | 12 × 50 A | 14 × 40 A | 12 × 50 A |
| Número MPPT/número máximo de cadeias de entrada | 9/18 | 14/28 | 12/24 | 14/28 | 12/24 |
| Saída AC | |||||
| Potência de saída | 215 kVA @ 30 ° C/205 kVA @ 40 ° C/195 kVA @ 50 ° C | 250 kVA @ 30 ° C/235 kVA @ 40 ° C/ 220 kVA @ 50 ° C | 255 kVA @ 30 ° C/235 kVA @ 40 ° C/ 220 kVA @ 50 ° C | ||
| Tensão nominal da rede | 3/PE, 800 V | ||||
| Gama de tensão da rede | 640 - 920 V | ||||
| Frequência nominal da rede | 50 Hz/60 Hz | ||||
| Corrente de saída máx | 155.2 A. | 180.4 A. | 184.0 A. | ||
| Factor de potência | > 0.99 (0.8 leading - 0.8 defasado) | ||||
| THDI | < 3% | ||||
| Eficiência | |||||
| Eficiência máx | 99.0% | ||||
| Eficiência da UE | 98.8% | 98.7% | 98.8% | 98.7% | 98.8% |
| Protecção | |||||
| Protecção de polaridade inversa CC | Sim | ||||
| Protecção contra curto-circuito | Sim | ||||
| Saída de proteção contra sobrecorrente | Sim | ||||
| Protecção contra sobretensão | DC tipo II/AC tipo II | ||||
| Monitorização da grelha | Sim | ||||
| Protecção anti-aterragem | Sim | ||||
| Protecção da temperatura | Sim | ||||
| Monitorização de cadeias de caracteres | Sim | ||||
| Digitalização de curva I/V. | Sim | ||||
| Função SVG nocturna | Sim | ||||
| Recuperação de PID integrada | Sim | ||||
| Interruptor DC integrado | Sim | ||||
| Dados gerais | |||||
| DIMENSÕES (L × A × P) | 1125 × 770 × 384 mm | ||||
| Peso | 109 kg | 113 kg | |||
| Topologia | Sem transformador | ||||
| Autoconsumo (noite) | < 2 W | ||||
| Gama de temperatura ambiente de funcionamento | -30 ~ 60 ° C | ||||
| Humidade relativa | 0-100% | ||||
| Proteção contra entrada de ar | IP66 | ||||
| Conceito de arrefecimento | Ventoinha inteligente - arrefecimento | ||||
| Altitude máx. De funcionamento | 4000 m | ||||
| Ligação à rede padrão | EN50549, G99, AS4777.2, VDE0126, IEC61727, VDE4110, CEA 2019 | ||||
| Norma de segurança/CEM | IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4 | ||||
| Comodidades | |||||
| Ligação CC | Conector MC4 | ||||
| Ligação CA | Terminal OT (máx 300 mm²) | ||||
| Visor | LCD | ||||
| Comunicação | RS485, Opcional: PLC | ||||

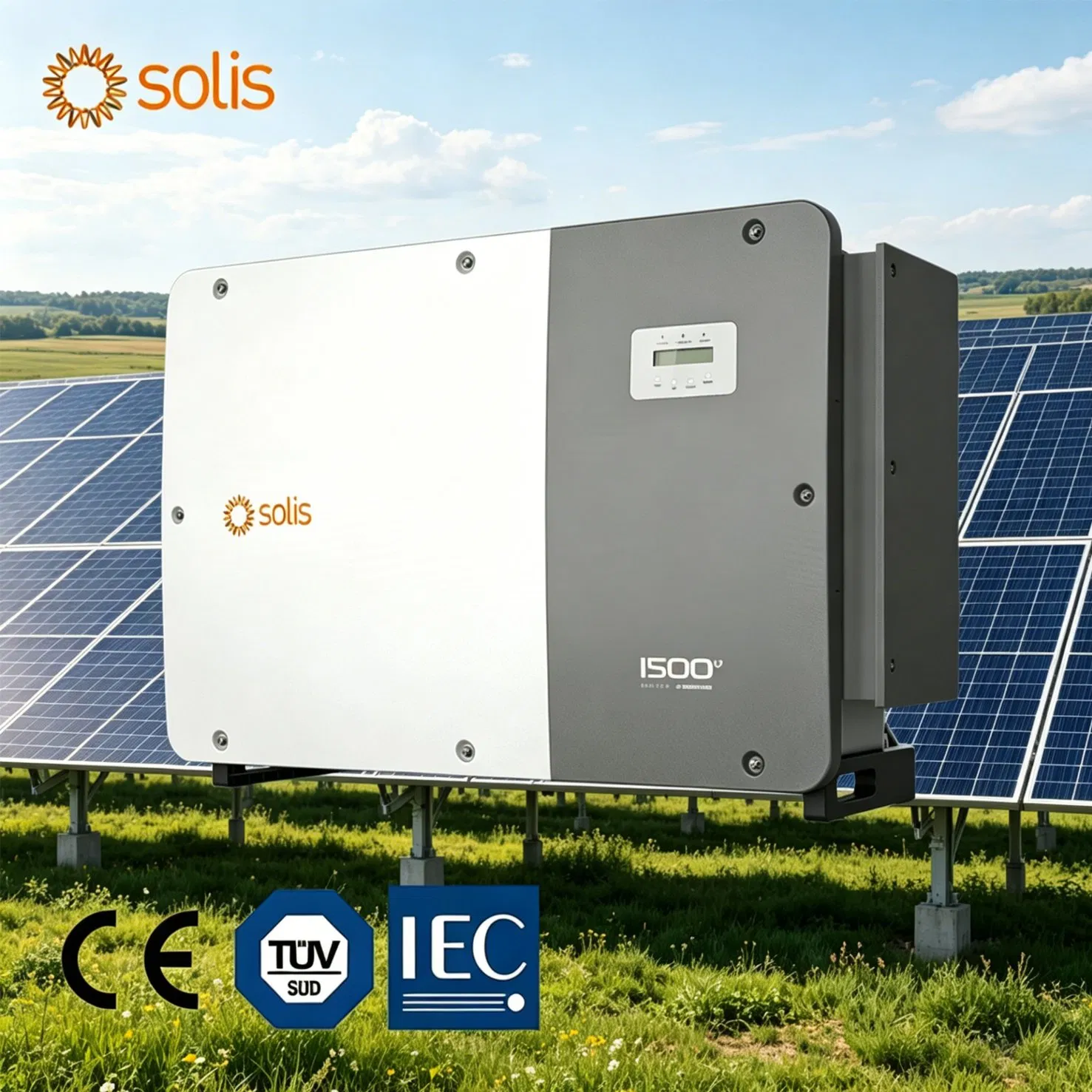

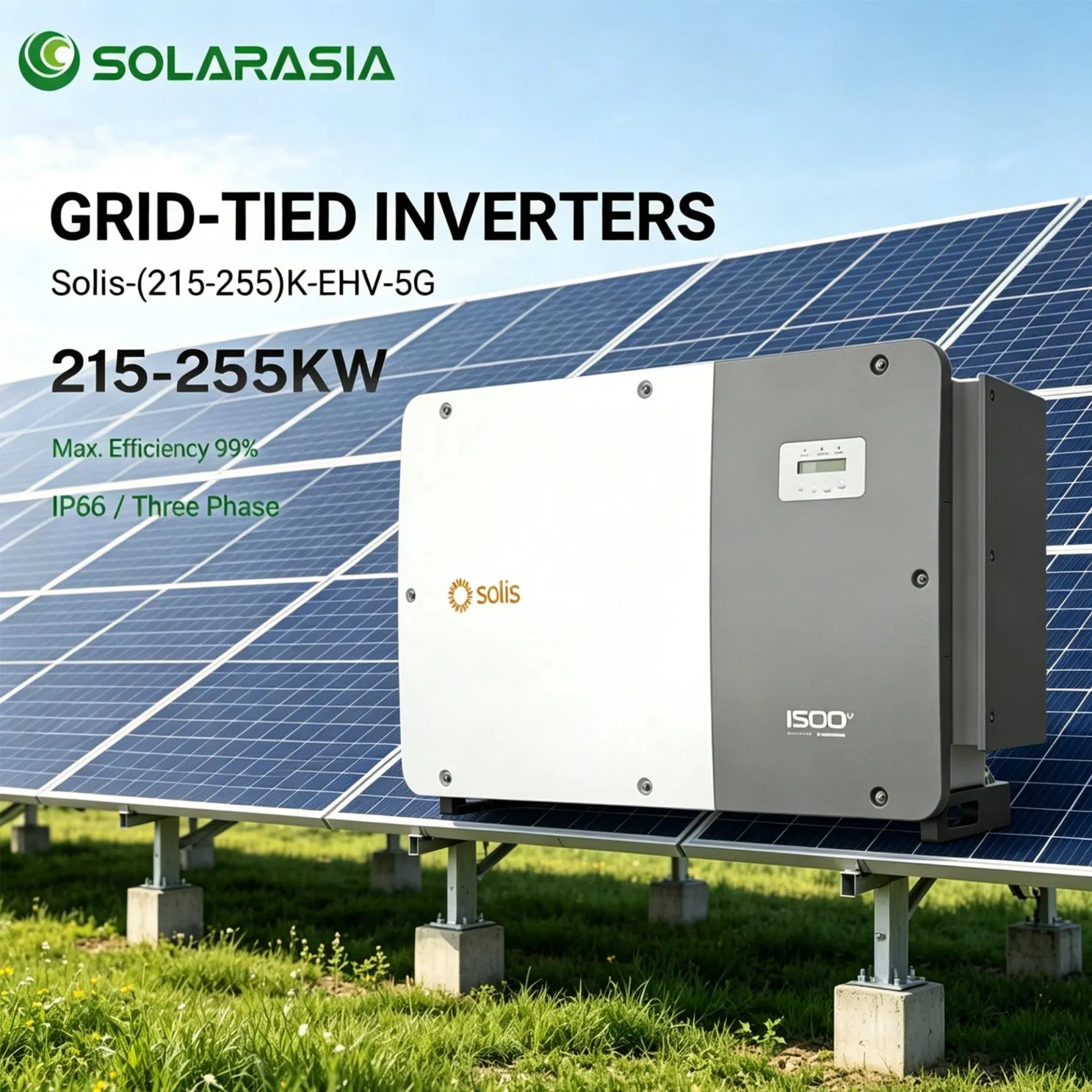

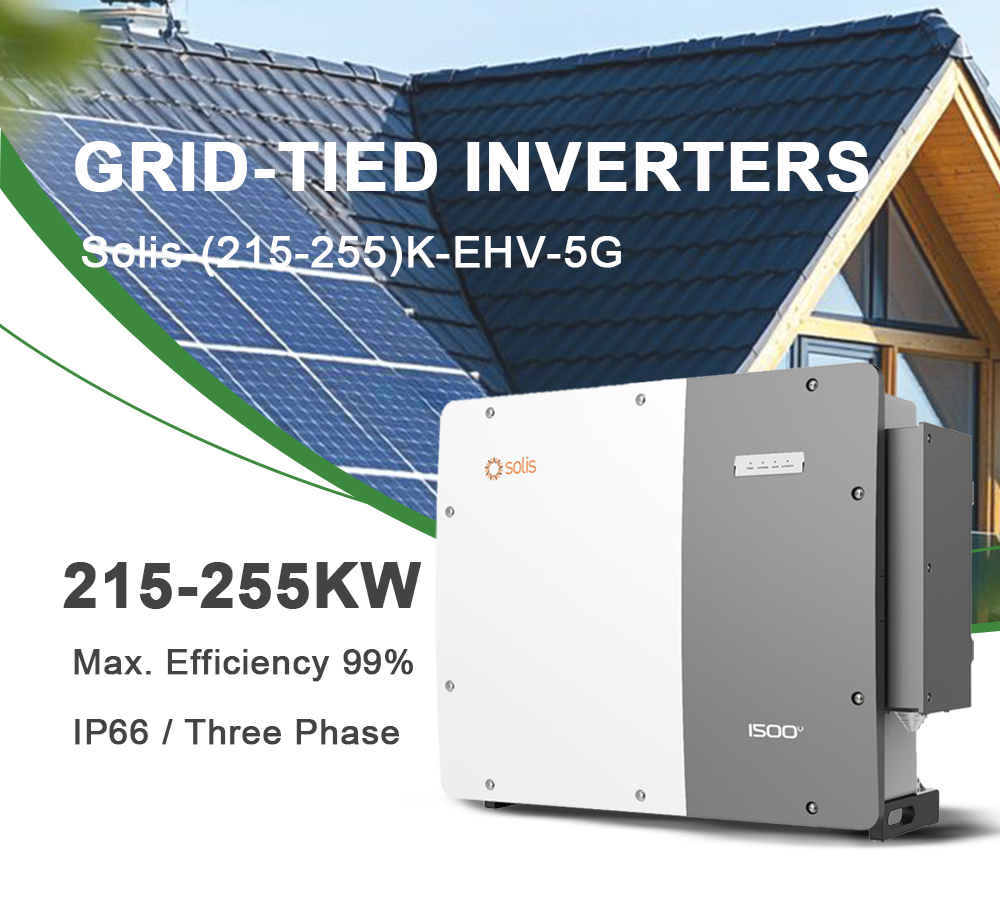

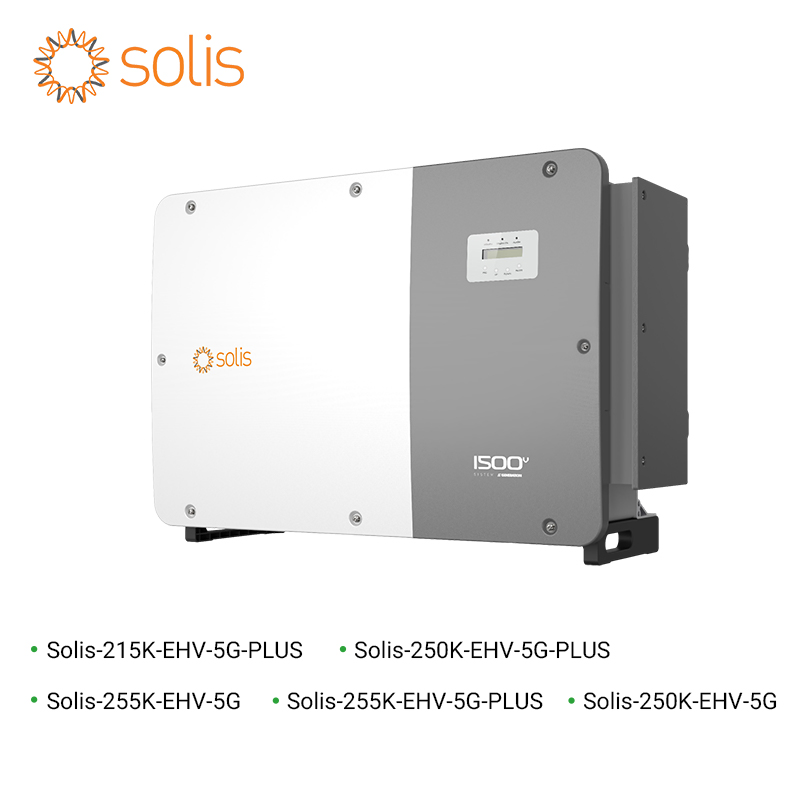

A série S6-(215-255) K-EHV-5G inclui cinco modelos: 215kW, 250kW (padrão e PLUS) e 255kW (padrão e PLUS). As variantes PLUS incluem configurações MPPT melhoradas (12 MPPTs vs. 14 MPPTs) otimizadas para diferentes layouts de matriz e estruturas de custo.
A eficiência máxima de conversão é de 99.0%, com uma eficiência europeia que varia entre 98.7% e 98.8%. Esta eficiência líder da indústria minimiza as perdas de energia e maximiza o ROI do projeto durante a sua vida útil.
Este é um inversor do sistema de 1500 V CC com uma tensão de entrada máxima PV de 1500 V e uma gama de tensão MPPT de 480 V - 1500 V. A arquitetura de 1500 V reduz os custos de cabeamento de CC em até 30% em comparação aos sistemas de 1000 V.
A tensão de saída nominal de CA é de 800 V trifásica (3/PE) com uma gama de funcionamento de 640V - 920V. Esta saída de CA de alta tensão minimiza o dimensionamento de cabos e as perdas de transformadores para instalações em escala industrial.
Sim. Com uma corrente de entrada de fio de 15 A e uma vasta gama de tensão, estes inversores são totalmente compatíveis com módulos bifaciais de 550 W e painéis de elevada eficiência de próxima geração.

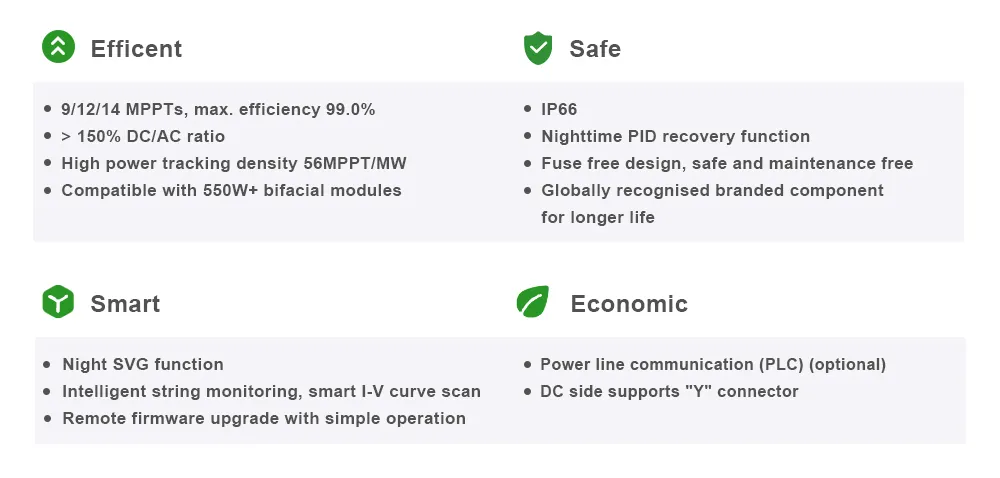

O inversor inclui uma proteção abrangente: Proteção IP66 contra entrada de ar, Recuperação de PID incorporada para inverter a degradação induzida por potencial, Detecção de falhas de arco (AFCI), Proteção contra sobretensão tipo II/AC CC, Monitorização da resistência de isolamento, Proteção anti-aterragem e Design sem fusíveis no lado CC.
