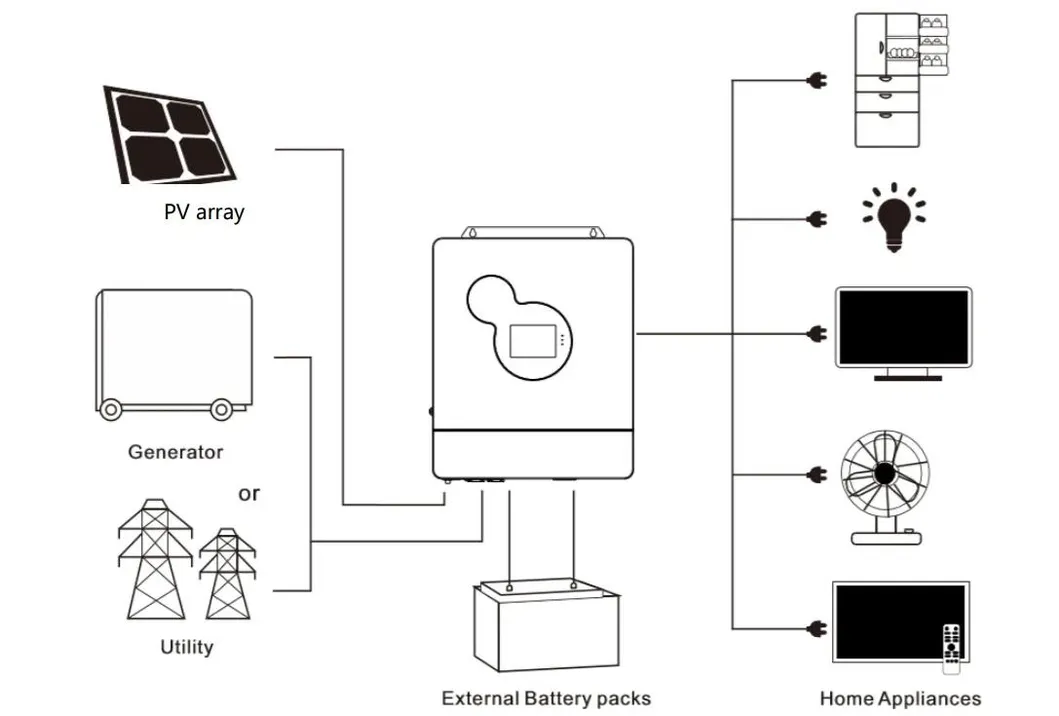

A ilustração acima mostra a aplicação básica neste inversor. Também inclui os seguintes dispositivos para ter um sistema completo em execução:
Consulte o integrador de sistemas para obter outras arquiteturas possíveis de sistemas, dependendo de suas necessidades. Esse inversor pode alimentar todos os tipos de aparelhos em ambientes domésticos ou de escritório, incluindo o tipo de motor, aparelhos como refrigerador e ar condicionado.

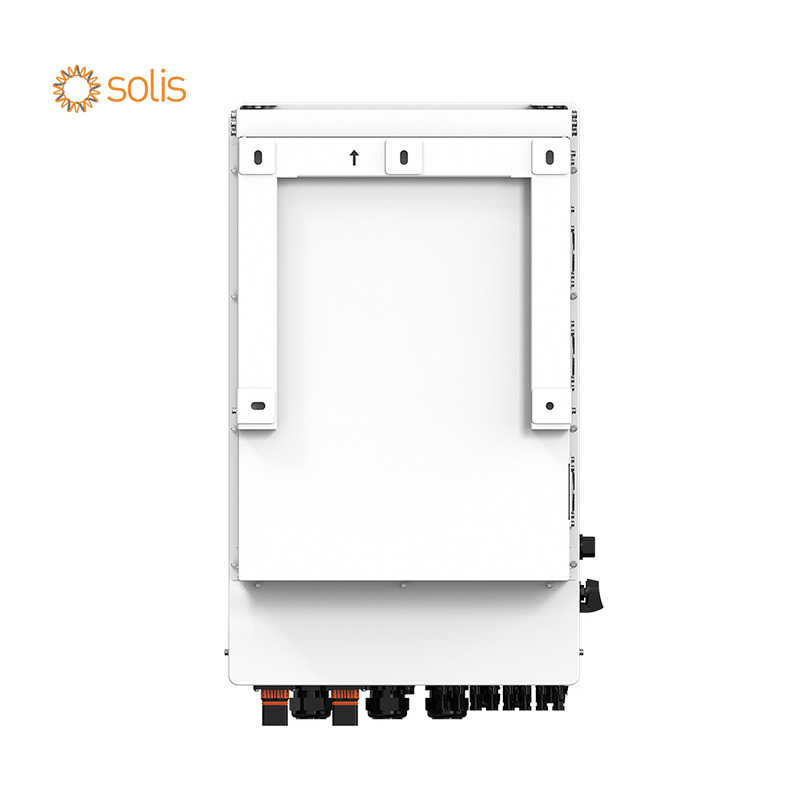

| MODELO | 30 000 | 40 000 | 50 000 |
|---|---|---|---|
| Máx. Recomendado Tamanho do array PV | 60 kW | 80 kW | 100 kW |
| Potência de entrada PV máx. Utilizável | 60 kW | 80 kW | 100 kW |
| Tensão nominal da rede | 3/N/PE, 220 V/380 V, 230 V/400 V | ||
| Corrente de saída nominal da grelha | 456A/43.3 A | 60.8A/57.7A | 76A/72A |
| Frequência CA nominal | 50 / 60 Hz | ||
| Forma de onda | Onda sinusoidal pura | ||
| Factor de potência | > 0.99 (0.8 adiantado a 0.8 atrasado) | ||
| Capacidade paralela | 1-6 unidades (monofásica/trifásica) | / | |
| Tipo de bateria | Iões de lítio | ||
| Tensão nominal da bateria | 600 V | ||
| Gama de tensão | 150 V | ||
| Corrente de carregamento máx. Do MPPT | 100 A | 200A | |
| Corrente máx. De alimentação/carga do gerador | 60 A | 100 A | 120 A |
| Corrente de carregamento híbrida máx | 100 A | 180 A | 200 A |
| Num. De Trackers MPP | 1 | 2 | 2 |
| Potência máx. Da matriz PV | 5500 W | 11 000 W | 11 000 W |
| Max.input corrente | 22A | ||
| Tensão máx. De circuito aberto | 500 Vcc | ||
| Gama de tensão MPPT | 125 ~ 450 Vdc | 125 ~ 425 Vcc | |
| Gama de tensão de entrada | 90 ~ 280 Vac | 90 - 270Vac | |
| Intervalo de frequência | 50 / 60 Hz | ||
| Corrente de sobrecarga de derivação | 40 A | 32 A | |
| Eficiência de rastreamento MPPT | 99.9% | ||
| Máx. Eficiência do inversor da bateria | 92% | ||
| Dimensões | 446.9 * 350 * 133 mm | 620 * 435 * 130 mm | |
| Peso | 13 kg | 20 kg | 21 kg |
| Grau de protecção | IP20, apenas para interior | ||
| Intervalo de temperatura de funcionamento | - 15 ~ 55ºC | -15 ~ 55ºC, > 45ºC reduzida | |
| Ruído | < 60 dB | ||
| Método de arrefecimento | Ventoinha inteligente | ||
| Garantia | 2 anos | ||
| Interfaces incorporadas | RS485/CAN/USB/contacto seco | ||
| Módulos externos (opcional) | Wi-Fi/GPRS | ||
| Segurança | CE (IEC62109-1) | IEC62109-1, IEC62109-2 | |
| EMC | EN61000 | EN61000-6-1, EN61000-6-3, FCC 15 CLASSE B | |
| RoHS | SIM | ||
Tensão da bateria: 48 VCC
Voltagem de saída nominal: Monofásica de 230 V CA / Fase dividida de 120V a 240V.
Suporta função paralela (máx. 6 unidades).

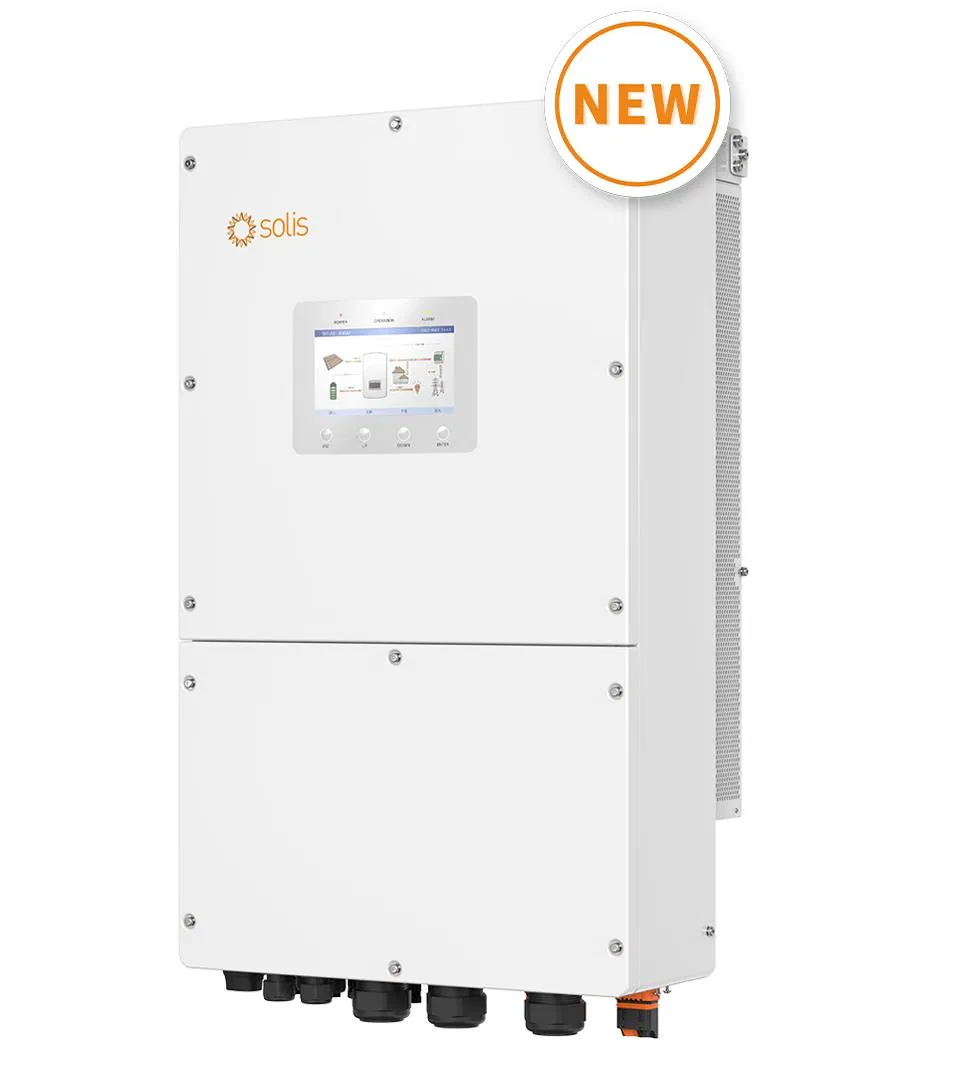

Série de alta tensão HES48V-H
PV: 500V; AC: 220/230V
Grau de impermeabilidade IP65.
Tecnologia MPPT avançada com eficiência de 99.9%.
Potência de saída nominal: 8000 W / 10.000 W
Tensão de saída nominal: Monofásica de 230 V CA / Monofásica de 120V e 240V
Tensão nominal da bateria: 48 V CC
Tensão máx. de circuito aberto PV: 500 Vdc
