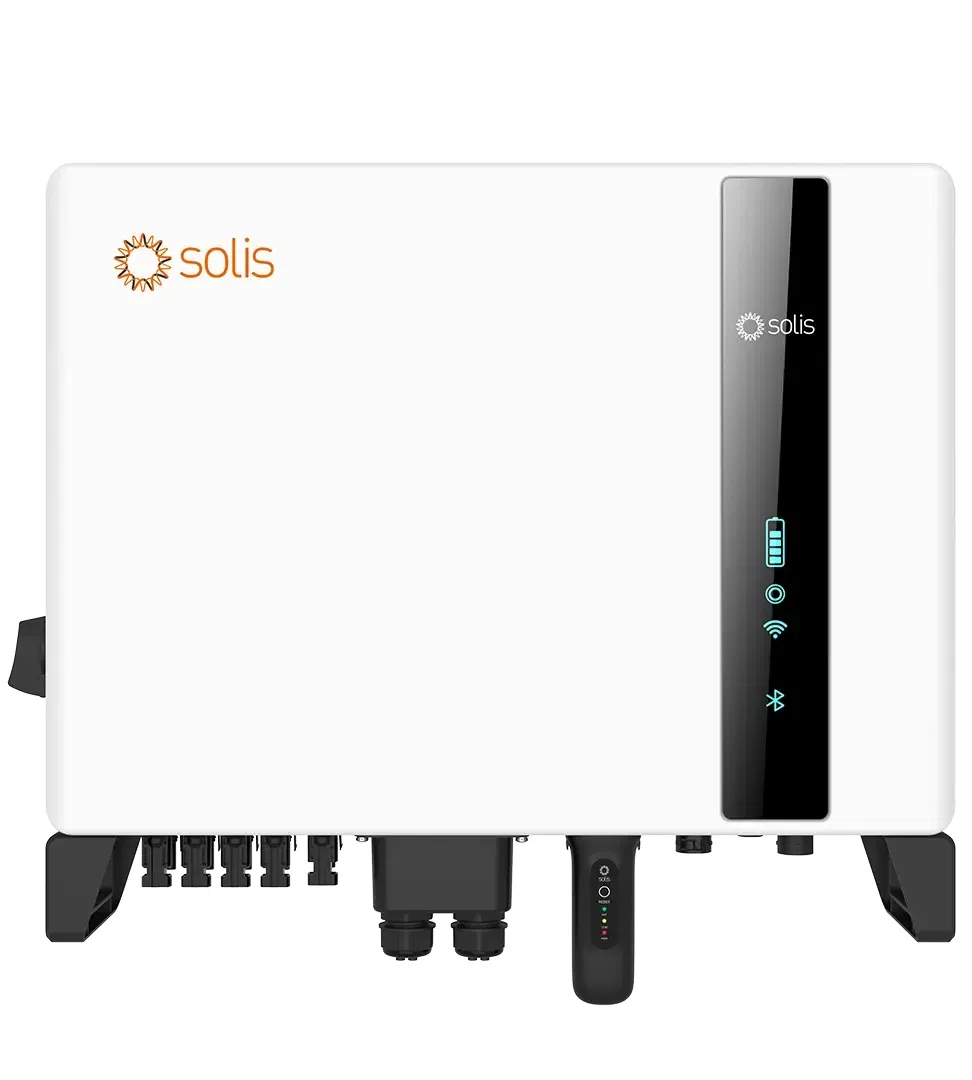

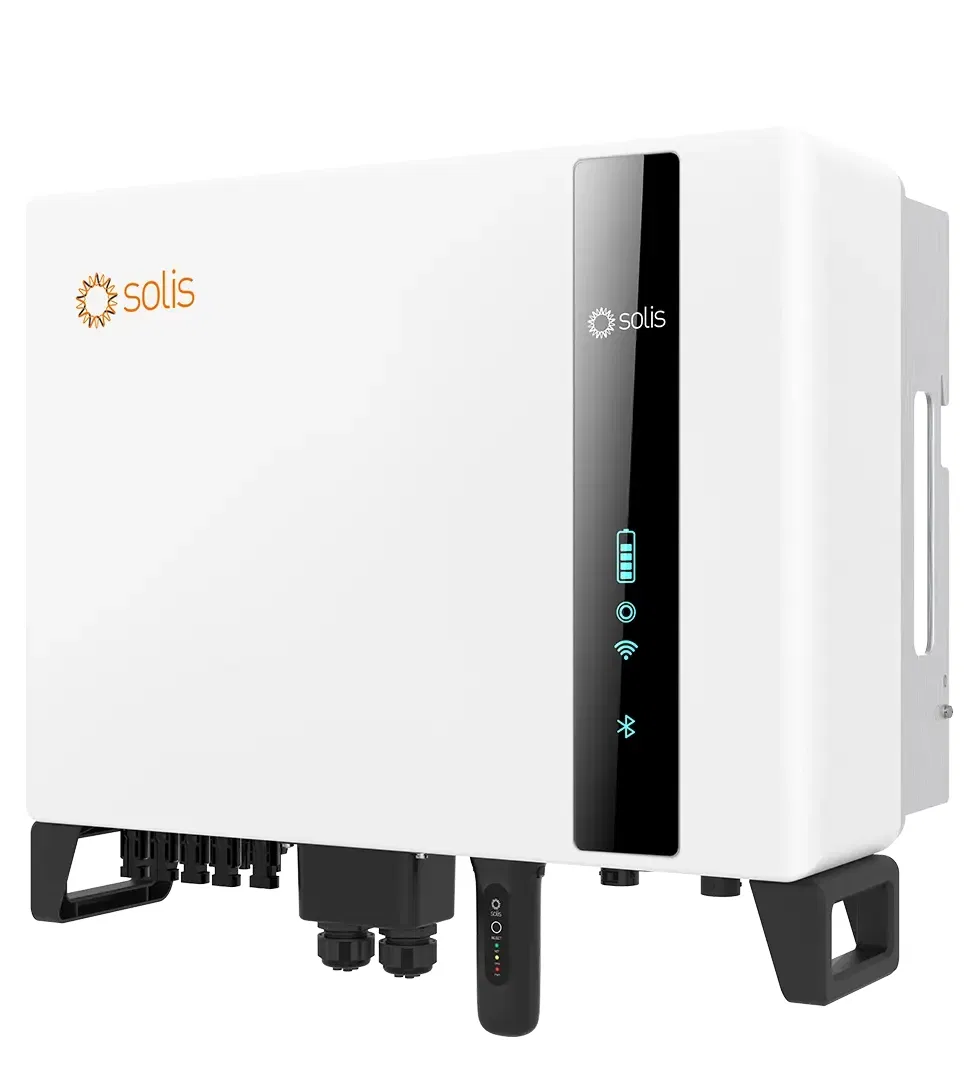

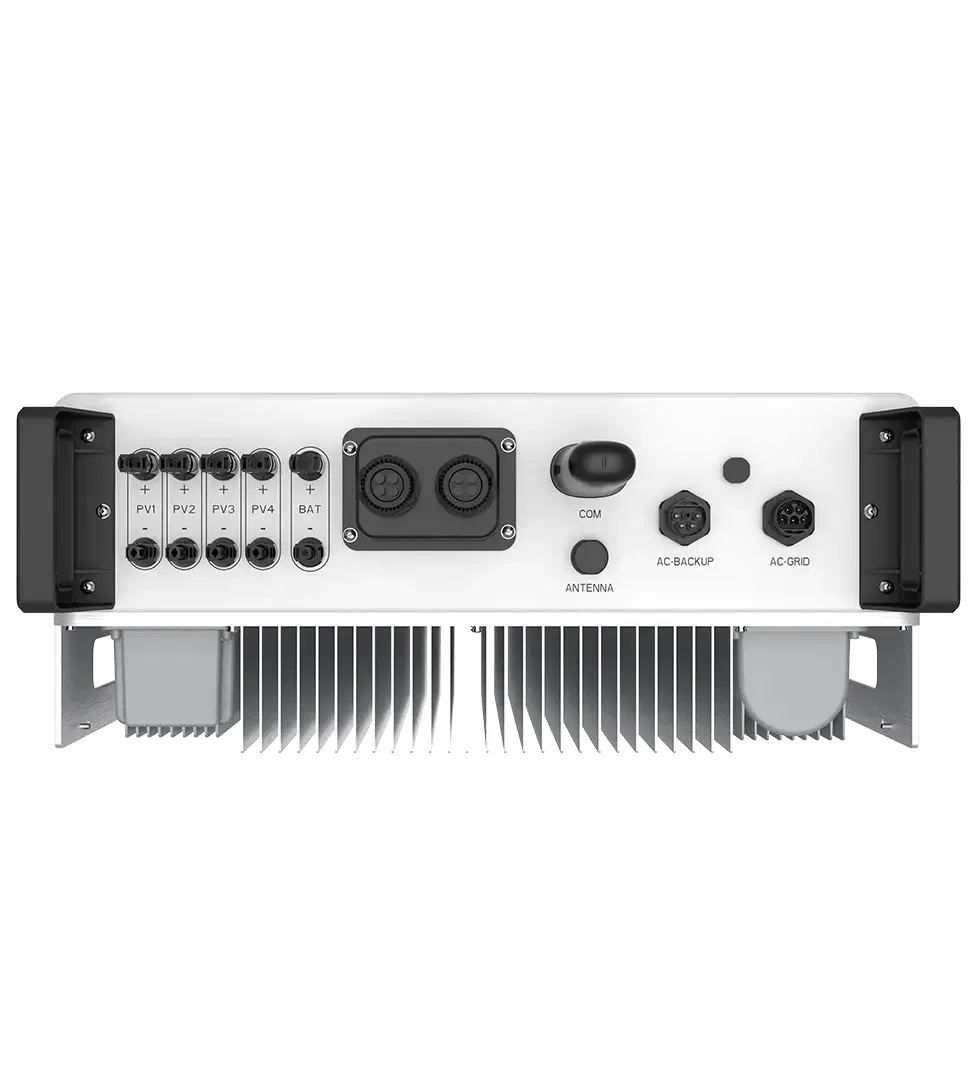

| S6-EH3P (12-20) K-H | |||
| Modelos | 12 K. | 15 000 | 20 KM |
| Entrada DC (lado PV) | |||
| Máx. Recomendado Tamanho do array PV | 24 kW | 30 kW | 40 kW |
| Tensão de entrada máx | 1000 V | ||
| Tensão nominal | 600 V | ||
| Tensão de arranque | 160 V | ||
| Gama de tensão MPPT | 200 - 850 V | ||
| Corrente máx. De entrada | 4 × 20 A. | ||
| Corrente de curto-circuito máx | 4 × 30 A. | ||
| Número MPPT/número máximo de cadeias de entrada | 4/4 | ||
| Bateria | |||
| Tipo de bateria | Iões de lítio | ||
| Gama de tensão da bateria | 120 - 800 V | ||
| Corrente máx. De carga/descarga | 50 A. | ||
| Comunicação | CAN/RS485 | ||
| Saída AC (lado da grelha) | |||
| Potência de saída nominal | 12 kW | 15 kW | 20 kW |
| Tensão nominal da rede | 3/N/PE, 380 V/400 V. | ||
| Frequência nominal da rede | 50 Hz/60 Hz | ||
| Corrente de saída nominal da grelha | 18.2 A/17.3 A | 22.8 A/21.7 A | 30.4 A/28.9 A |
| Entrada AC (lado da grelha) | |||
| Gama de tensão de entrada | 304 - 437 V / 320 - 460 V. | ||
| Corrente máx. De entrada | 27.3 A/26.0 A | 34.2 A/32.5 A | 45.6 A/43.3 A |
| Saída AC (cópia de segurança) | |||
| Potência de saída nominal | 12 kW | 15 kW | 20 kW |
| Potência de saída aparente máx | 1.6 vezes de potência nominal, 60 s. | ||
| Tempo do interruptor de marcha-atrás | < 10 ms | ||
| Tensão de saída nominal | 3/N/PE, 380 V/400 V. | ||
| Frequência nominal | 50 Hz/60 Hz | ||
| Corrente de saída nominal | 18.2 A/17.3 A | 22.8 A/21.7 A | 30.4 A/28.9 A |
| Eficiência | |||
| Eficiência máx | 97.70% | ||
| Eficiência da UE | 97.50% | ||
| Protecção | |||
| Dispositivo de proteção | Proteção contra aterragem/proteção contra sobreintensidade de saída/proteção contra curto-circuito/interruptor DC integrado/polaridade inversa CC / Proteção/proteção contra sobretensão PV/proteção contra inversão da bateria | ||
| AFCI 2.0 integrado | Opcional | ||
| Dados gerais | |||
| DIMENSÕES (L × A × P) | 563 × 546 × 250 mm | ||
| Peso | 35.2 kg | ||
| Topologia | Sem transformador | ||
| Gama de temperatura ambiente de funcionamento | -25 ~ 60 ° C | ||
| Proteção contra entrada de ar | IP66 | ||
| Emissão de ruído (típica) | < 46.9 dB(A) | ||
| Conceito de arrefecimento | Arrefecimento natural | ||
| Altitude máx. De funcionamento | 4000 m | ||
| Ligação à rede padrão | EN 50549-1/-10, VDE4105, CEI 0-21, CEI 0-16, NC-RFG TIPO B, NRS 097-2-1, LTU-1, G99, PEA | ||
| Norma de segurança/CEM | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4 | ||
Tecnologia de Energia e Soluções Globais
Com mais de 20 anos de experiência em tecnologia de energia, a produção é especializada em soluções AC para DC, DC para AC, monitorização de baterias, energia solar e novos desenvolvimentos de sistemas de energia.
Os nossos produtos e soluções abrangem:

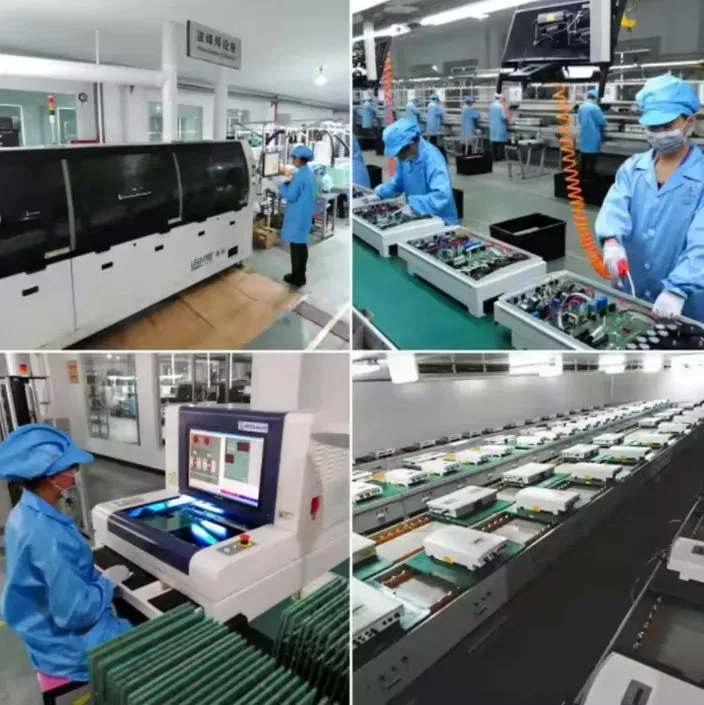

Com uma equipa de engenheiros de I&D experiente, fábrica com certificação ISO 9001 e ISO 14001, garantimos o desenvolvimento de novos produtos, soluções personalizadas para diferentes requisitos, produção de alta qualidade e entrega atempada. O mercado global de exportação abrange a Europa, o Médio Oriente, a Ásia, a África, entre outros. Ainda existem muitos produtos para você escolher.
